工业级手持电动螺丝刀三维数模设计

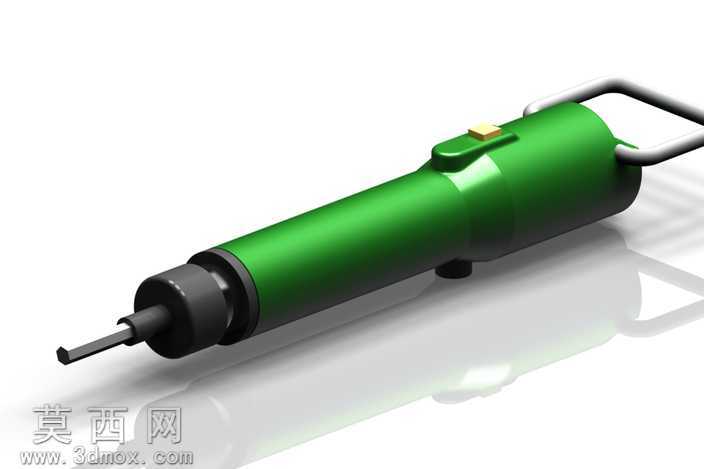

本作品为工业级手持电动螺丝刀的三维参数化模型，建模阶段采用自顶向下的设计思路，先通过基准轴、基准面搭建整体装配定位框架，将产品拆分为动力握持主体、输出传动端头、辅助握持挂架、操作控制按键四大核心模块，各模块间通过精准的配合约束完成装配，保证整体结构的尺寸合理性与装配干涉校验通过。外观建模阶段，主体握持外壳采用曲面放样结合圆角过渡处理，还原真实产品的人体工学握持弧度，曲面曲率连续无突兀折角，表面做光滑质感处理；前端输出轴部分采用回转体建模方式，精准还原批头夹持结构、轴套限位台阶的细节尺寸，金属批头部分做切削刃口的细节刻画，还原一字批头的真实形态。顶部辅助挂架采用扫掠建模生成U型金属弯管结构，弯管转角处做自然圆弧过渡，还原金属管材弯折的真实形态；机身顶部的控制按键采用凸台拉伸结合圆角处理，还原按键的凸起操作形态。材质与渲染阶段，主体外壳赋予高光亮面绿色烤漆材质，调整材质的反射率、粗糙度参数，模拟工业塑料外壳的细腻光泽与轻微环境反射效果；前端传动端头、金属挂架、输出批头赋予不同质感的金属材质，端头部分做哑光发黑金属质感，挂架做亮面镀铬金属质感，批头做高硬度合金钢的哑光金属质感，通过不同金属材质的参数区分，强化产品各部件的材质层次。渲染阶段采用工作室柔光环境，添加柔和的地面反射效果，调整光影角度突出机身曲面的弧度变化与各部件的结构分界，让整体渲染效果真实细腻，清晰展现产品的外观形态与结构特征。结构设计上充分考虑手持操作的使用场景，机身重心靠近握持区域，前端输出轴长度控制在合理操作范围，顶部挂架可满足工位悬挂收纳需求，控制按键设置在拇指易触碰的机身顶部位置，符合一线装配作业的操作习惯，模型可用于产品外观展示、结构教学、装配模拟等多种场景。
