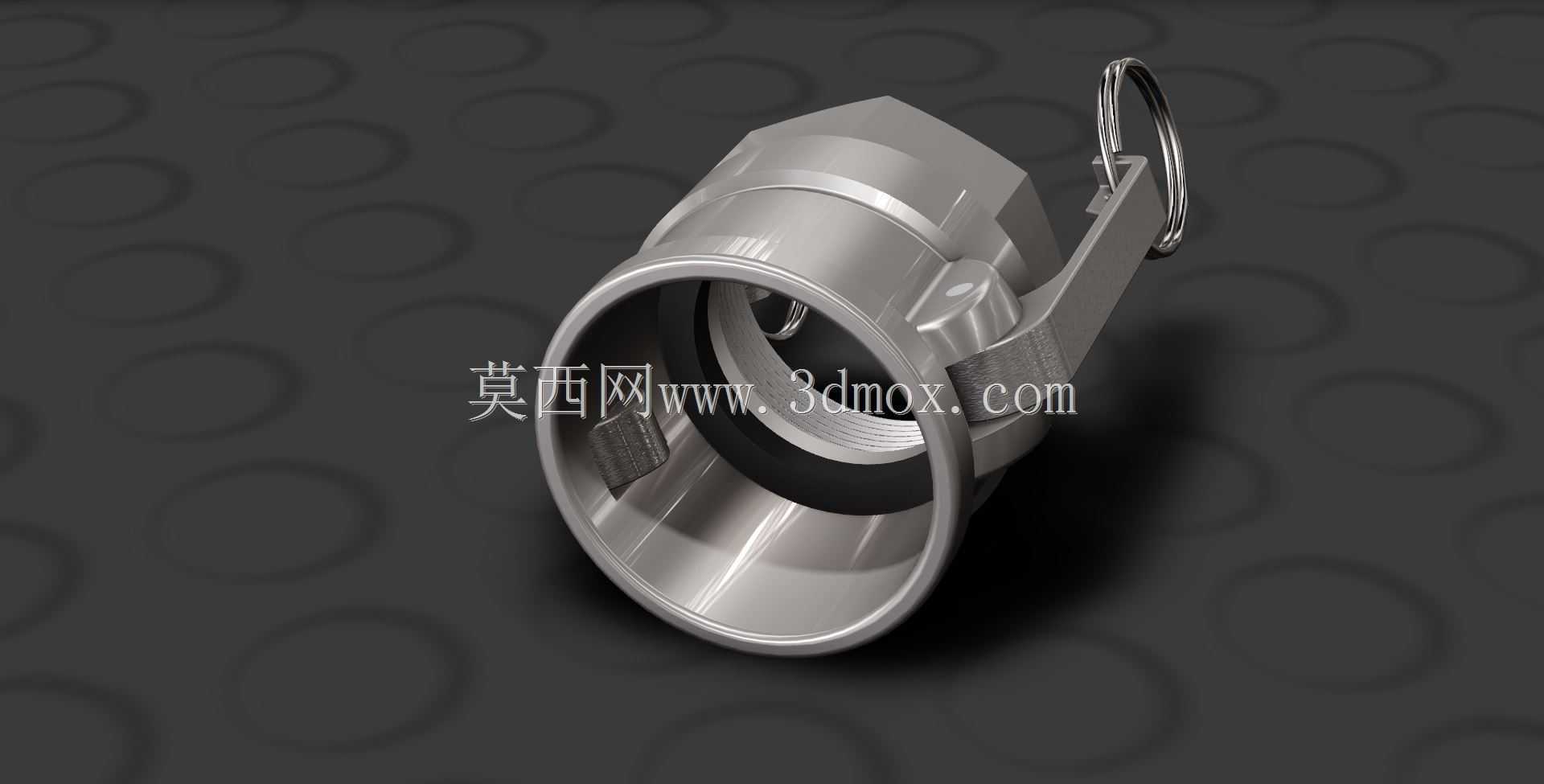

卡姆洛克633D型内螺纹快接接头结构

　　在流体输送管路的快速接驳场景中，这类凸轮锁紧式快接接头的应用覆盖了从石化物料转运、市政供水应急、农用灌溉管网到工业设备流体回路的多个领域，相比传统螺纹紧固、法兰对接的管路连接形式，它不需要额外工具就能完成管路的通断操作，能大幅缩短管路拆装的作业时长，降低现场作业的劳动强度。这款内螺纹规格的D型接头，是卡姆洛克快接系列里专门适配外螺纹公头端的母座部件，日常使用时多固定在管路端部或者储罐、设备的出料口位置，对接时只需将适配的公头插入母座内腔，扳动两侧的凸轮把手就能完成锁紧，把手上附带的拉环结构可以在接头锁紧后穿入保险销或者挂锁，避免作业过程中受管路振动、外力拉扯出现把手松脱导致的介质泄漏问题。从结构设计逻辑来看，

　　这款接头的内腔做了阶梯式的限位结构，公头插入后会抵到内腔的密封台肩位置，台肩处预留的密封槽可以适配丁腈橡胶、氟橡胶等不同材质的密封圈，根据输送介质的特性更换对应密封件，就能满足水、油品、弱腐蚀性化工介质等不同流体的输送密封要求；接头本体的外壁做了加厚的凸轮安装座，两个凸轮把手通过销轴固定在安装座上，凸轮型线经过反复校核，锁紧过程中会逐步压紧公头的外壁卡槽，不会出现锁紧卡滞或者锁止不到位的情况，把手的握持位置做了圆弧过渡，冬季戴劳保手套操作也能顺畅施力。安装边界方面，这款2英寸NPT内螺纹规格的接头，螺纹端符合美制锥管螺纹的标准尺寸，加工时严格控制螺纹的锥度与牙型精度，和对应规格的外螺纹管件旋合后能依靠螺纹自身的锥度实现密封，

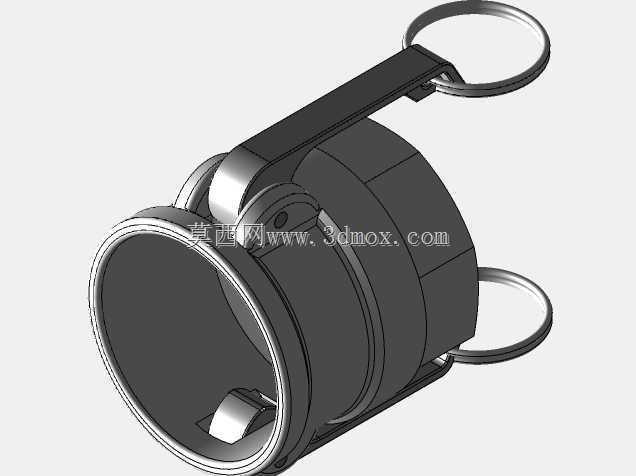

　　不需要额外缠绕过多生料带就能达到管路承压要求；接头的整体轴向长度控制在常规快接的通用尺寸范围内，径向最大轮廓尺寸考虑了现场狭小空间的操作需求，两侧把手扳动到解锁位置时不会和周边的管路、支架产生干涉，在成套设备的管路布局设计时，不需要为这类接头预留过大的操作空间。建模过程中针对这类接头的受力薄弱位置做了结构还原，比如凸轮销轴的安装孔位置做了局部加厚处理，避免长期反复扳动把手导致孔位开裂；接头端部的锁紧环位置做了圆角过渡，减少公头插入时的磕碰划伤，也能避免应力集中导致的接头断裂；内腔的流道做了顺滑过渡处理，没有突兀的台阶或者锐角，介质流经时的流阻更小，不会在接头位置产生紊流导致的管路振动或者压降过大问题。实际选型使用时，

　　这类接头可以和同系列的A、E、F等不同端接形式的公头适配，不管是软管端接、外螺纹端接还是法兰端接的公头，只要锁紧规格匹配就能实现快速通断，在经常需要拆装管路的移动作业场景，比如槽罐车的卸料作业、临时供水管线的铺设、野外作业设备的流体管路连接，这类快接接头的可靠性已经过长期的工程验证，相比其他形式的快接结构，凸轮锁紧的形式抗拉扯能力更强，在管路存在一定晃动的工况下也能保持可靠的连接密封，不会因为轻微的管路位移就出现松脱泄漏。建模时还原的细节还包括接头外壁的铸造拔模斜度，实际生产中这类接头多采用精密铸造工艺加工，外壁的斜度符合铸造工艺的脱模要求，不需要后续过多的机加工就能达到尺寸精度，内壁的密封槽位置预留了机加工余量，能保证密封槽的尺寸精度和表面粗糙度，让密封圈安装后不会出现偏磨、挤出的问题，延长密封件的使用寿命。
