2寸NPT外螺纹卡姆洛克F型快接适配器

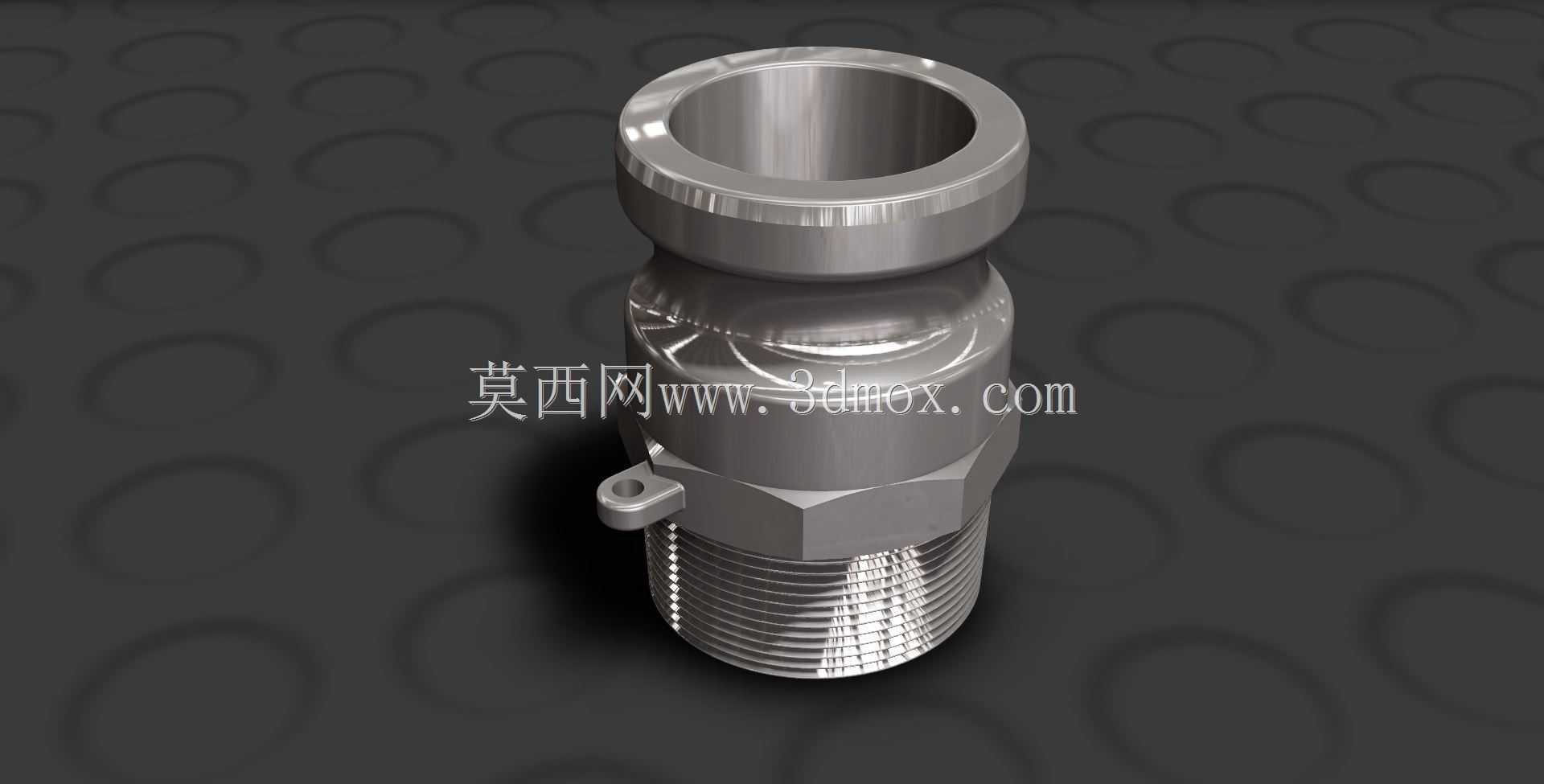

　　在流体输送管路的快速接驳场景中，这类卡姆洛克F型适配器是工业现场应用极广的快装接头组件，适配2寸NPT锥管外螺纹的接驳需求，常被用在石化输送、消防水带接驳、工业流体灌装、厂区临时管路铺设这类需要频繁拆装管路的作业场景里，相比传统螺纹拧接的接头，它能大幅缩短管路拆装的作业时间，降低现场接驳的操作难度，不需要额外套丝、缠生料带反复拧接，只要对接对应规格的母端接头扳动锁扣就能完成密封接驳。从结构设计来看，这个接头整体采用三段式的功能分区设计，下端是标准的2寸NPT外螺纹段，锥度符合美制锥管螺纹的密封标准，拧入对应内螺纹接口后可以依靠螺纹锥面的挤压实现密封，不需要额外加装密封垫就能承受常规工况下的管路压力；中段设计有六角拧接位，

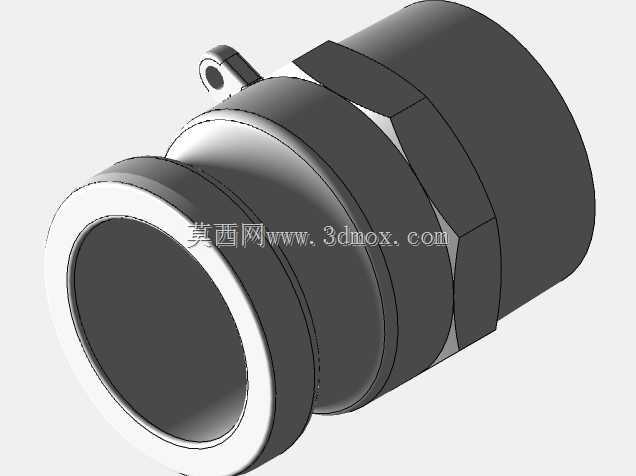

　　刚好适配标准活动扳手的卡口尺寸，现场安装时可以直接用普通扳手卡住这个位置施加扭矩，不会因为拧接时打滑损伤接头表面，六角位上方还预留了防丢挂耳的安装位，可以穿设防丢绳把接头和对应的母端锁在一起，避免现场拆装时接头散落遗失；上端是卡姆洛克接头的公端插接段，表面做了光滑的圆弧过渡处理，对接母端时不会刮伤母端内部的密封胶圈，插接到位后母端的凸轮锁扣会刚好卡在公端的环形卡槽位置，锁紧后可以承受管路内的流体冲击，不会因为管路振动出现松脱漏液的问题。做三维建模的时候，要重点注意几个尺寸边界的控制：首先是下端NPT外螺纹的锥度参数，必须严格对应2寸NPT螺纹的标准锥度1:16，牙型角60度，基准平面的位置要和中段六角位的下端面保持标准距离，

　　否则拧入对应接口时会出现拧入深度不足或者过深顶坏内部结构的问题；其次是上端公端插接段的外径公差，要控制在h7的精度范围内，外径过大会导致插接困难，外径过小则会出现密封间隙，引发接驳后的漏液问题，公端的环形锁槽深度和宽度也要匹配标准733系列卡姆洛克母端的凸轮尺寸，锁槽边缘要做小圆弧倒角，避免长期插拔磨损母端的凸轮锁块；中段六角位的对边尺寸要符合标准五金件的扳手适配尺寸，六角的棱边要做倒钝处理，避免现场操作时划伤作业人员。实际选型应用的时候，要注意这个接头的适配压力范围，常规金属材质的该类接头可以适配最高16bar的流体输送压力，输送介质包括常温清水、轻质油品、低压气体等，不适合输送高温强腐蚀的流体，

　　如果是腐蚀介质场景需要更换对应耐腐蚀材质的同结构接头。安装过程中，下端螺纹拧入时的扭矩要控制在合理范围，扭矩过大容易导致螺纹段开裂，扭矩过小则会出现密封不严的问题，上端公端插接前要检查表面是否有磕碰划痕，如果有较深的划痕要及时更换，否则会刮坏母端的密封胶圈，导致接驳后漏液。日常维护时，每次拆装后要清理公端表面的杂物，避免泥沙等硬质颗粒被带入母端密封位，加速密封胶圈的磨损，长期闲置时要在接头表面涂抹防锈油脂，避免螺纹段和插接段生锈影响后续使用。在管路布局设计时，要给这个接头预留足够的操作空间，接头对接位置和周边结构件的距离要至少留出50mm的扳手操作空间，以及母端锁扣扳动的活动空间，避免现场安装时因为空间不足无法完成锁紧操作。
