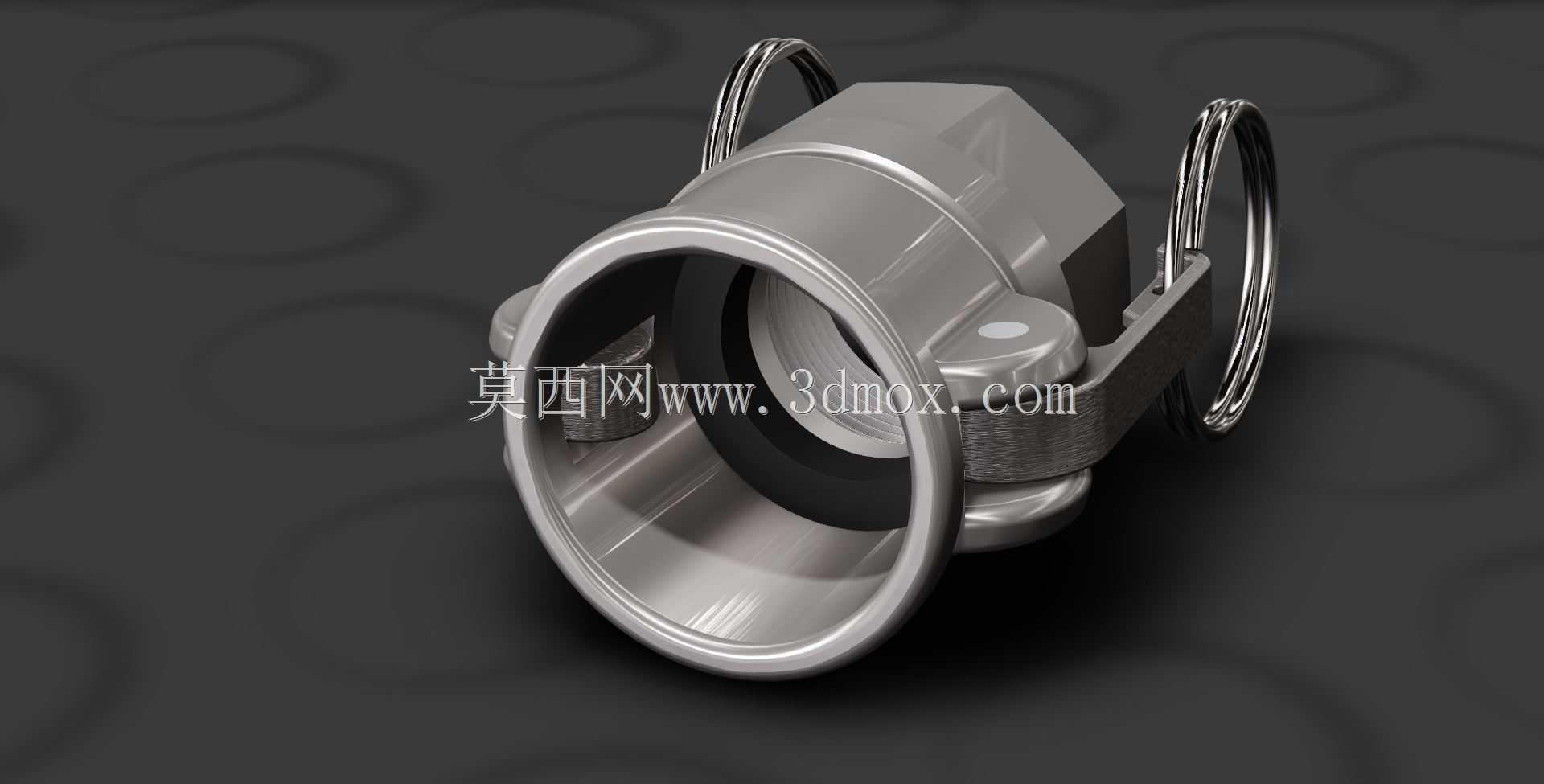

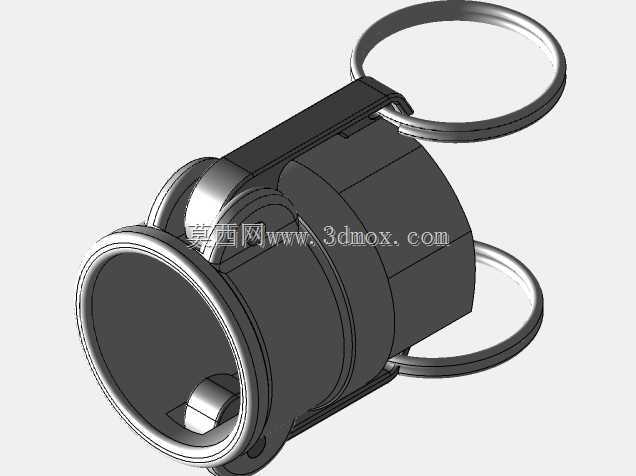

1英寸内螺纹凸轮锁紧式快接接头结构

　　在流体输送管路的快速拆装场景中，这类凸轮锁紧式内螺纹接头的应用覆盖了从化工介质输送、粮油灌装、市政应急供水到小型气动系统接驳的诸多工况，相比传统螺纹硬连接、法兰螺栓连接的结构，它不需要额外工具就能完成管路的通断操作，单节点拆装耗时可以控制在数秒内，能大幅降低管路接驳、分段检修、临时管线铺设的作业强度。这款1英寸NPT内螺纹规格的D型接头，是凸轮锁紧快接体系里的母端适配结构，对应的公端接头可以直接插入母端内腔，通过两侧的凸轮把手压合实现锁紧密封，不需要额外旋转接头本体，在管路已经固定、没有旋转操作空间的场景下，这种结构的适配优势格外明显。从结构设计逻辑来看，接头主体采用六角外形的机加工结构，六角段的对边尺寸完全适配标准管钳的夹持范围，

　　在和带外螺纹的管路端对接时，可以直接通过工具夹持六角段施加拧紧力矩，不会因为夹持力损伤接头的密封配合面；接头内腔靠近插接入口的位置设计了环形密封槽，配套的丁腈橡胶或者氟橡胶密封圈可以根据输送介质的特性更换，密封圈的压缩量经过精准核算，公端插入后密封圈的径向压缩率控制在合理区间，既可以保证1MPa左右工作压力下的密封可靠性，又不会因为压缩量过大导致插接阻力过高、密封圈过早老化失效。两侧的凸轮锁紧把手采用弹簧销钉和主体铰接，把手内侧的凸轮曲面经过轮廓优化，压合过程中凸轮面会逐步压紧公端接头的定位凸缘，把手压到最终锁定位时会形成机械死点，在管路存在压力波动、设备运行振动的工况下，不会出现把手意外松脱导致介质泄漏的问题；

　　把手末端的拉环结构既方便操作人员徒手施力开启锁紧结构，也可以在需要防误操作的场景下穿入保险销，锁定把手位置避免无关人员误操作。在安装边界的适配性上，这款接头的内螺纹为1英寸NPT锥管螺纹，螺纹的锥度、牙型角完全符合美制锥管螺纹的标准要求，和对应规格的外螺纹管路端对接时，只需要在螺纹段缠绕合适的密封带或者涂抹密封胶，拧紧到规定力矩就能实现螺纹段的密封，不需要额外加装密封垫片；接头的整体轴向长度控制在紧凑范围内，在管路排布空间局促、相邻管路间距较小的场景下，不会因为接头长度过大导致安装干涉；插接端的内径和1英寸管路的通径完全匹配，介质流经接头时不会出现通径突变导致的流阻增大、紊流冲刷问题，对于输送带有微小固体颗粒的流体介质，

　　也能减少颗粒在接头位置的沉积残留。在实际选型应用中，这类接头需要和同系列的公端接头配套使用，不同材质的接头本体可以适配不同的输送介质，不锈钢材质的版本可以用于腐蚀性化工介质、食品级流体的输送场景，铝合金材质的版本自重更轻，适合临时铺设的轻量化管路系统，黄铜材质的版本则常用于气动系统、低压供水场景；在管路系统设计时，需要提前核算接头的额定工作压力和系统最高工作压力的匹配度，预留足够的安全余量，同时要根据输送介质的化学特性选择适配的密封圈材质，避免密封圈被介质溶胀、腐蚀导致密封失效。建模过程中，这类接头的结构需要重点关注凸轮曲面和公端凸缘的配合公差，铰接销钉的孔位同轴度，以及密封槽的尺寸精度，如果密封槽的深度过大，会导致密封圈压缩量不足出现泄漏，深度过小则会导致公端插接不到位，凸轮把手无法压合到锁定位；六角段的尺寸需要符合标准紧固件的夹持尺寸要求，避免现场安装时没有合适的工具完成拧紧操作；两侧把手的摆动角度需要经过运动仿真校核，保证把手在开启、锁止的全行程内不会和接头本体、相邻管路部件出现运动干涉。
