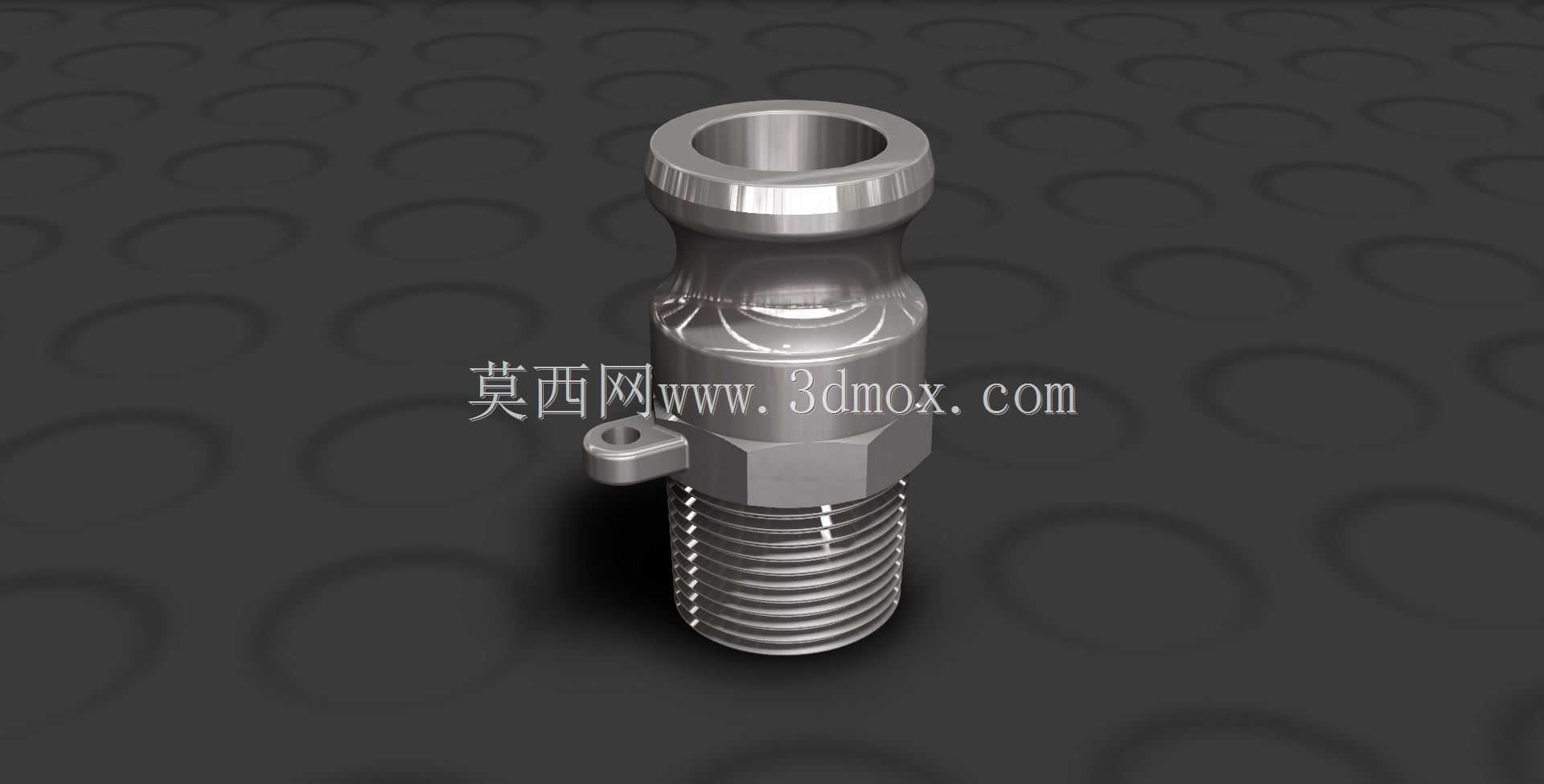

卡姆洛克1寸NPT外螺纹F型适配接头

　　在流体输送管路的快速拆装场景中，这类适配接头的应用覆盖了从化工介质输送、燃油加注、工业给排水到粉体物料转运的多个作业环节，核心作用是实现管路端与外接设备的无工具快速对接，减少管路拆装的停机等待时间，同时保证连接部位的密封可靠性，避免输送过程中出现跑冒滴漏问题。该接头采用卡姆洛克标准的F型结构设计，下端为1英寸NPT外螺纹段，可直接拧入带有对应内螺纹的管路端口或设备接口，螺纹段的牙型符合NPT锥管螺纹的密封要求，安装时无需额外缠绕过多密封填料即可实现足够的静密封能力，适配常规1.6MPa及以下压力等级的流体输送工况。接头上部为卡姆洛克标准的公头插接结构，带有配套的锁止凸缘，可与对应规格的母头快速扣合，侧面设置的一体式锁止耳结构，

　　是为了匹配母头的扳把锁止机构，当母头扳下压合后，锁止耳会被母头的卡扣牢牢卡住，避免管路带压工作时接头受流体冲击或外力拉扯出现脱开的情况，相比传统螺纹对接的接头，这种快接结构的拆装效率可提升80%以上，尤其适合需要频繁切换管路连接的移动作业场景，比如槽罐车卸料、临时施工管路铺设、车间设备快速换线等场景。从设计思路来看，整个接头采用一体化锻造成型后机加工的工艺路线，主体结构没有多余的拼接焊缝，避免了焊缝位置容易出现的应力集中和腐蚀泄漏隐患，中部的六角结构是专门预留的扳手夹持位，安装时可以用标准开口扳手或活动扳手卡住该位置施加扭矩，不会损伤上部的插接密封面和下部的螺纹牙型，六角的对边尺寸符合常规五金工具的适配标准，

　　现场作业时不需要准备专用工具即可完成安装。上部插接端的密封面做了高精度的车削加工，表面粗糙度控制在Ra1.6以内，可与母头内置的橡胶密封圈实现紧密贴合，即使输送带有一定粘度的流体或者微小颗粒的粉体介质，也不会出现密封面嵌料导致的泄漏问题。接头的整体外形尺寸充分考虑了现场安装的操作空间，下部NPT外螺纹的有效旋合长度符合1寸NPT螺纹的标准旋合深度要求，安装后不会出现螺纹旋入过浅导致的连接强度不足，也不会因为旋入过长顶到对侧管路的内部流道造成通径缩径；上部插接端的外径尺寸与同规格卡姆洛克母头的内腔尺寸完全匹配，插接时的插入深度有明确的限位台阶，操作人员插接到位时会有明显的触感反馈，不需要反复确认是否插装到位。在实际选型使用时，

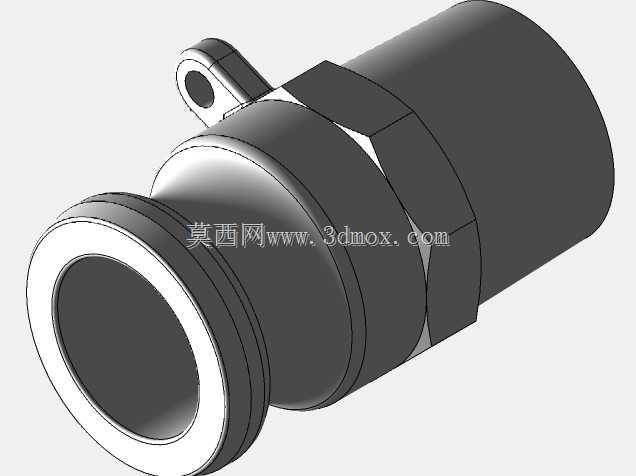

　　需要注意该接头的通径与1寸管路的通径完全匹配，内部流道没有做缩径处理，流体通过时的压力损失极小，不会因为接头的存在影响整个管路的输送效率；接头的材质可根据输送介质的特性选择不锈钢、黄铜或者铝合金材质，不同材质的接头结构尺寸完全一致，可以互换通用，满足不同腐蚀等级、不同重量要求的作业场景。在安装边界方面，该接头安装后下部螺纹段完全旋入对应内螺纹接口时，上部快接端的轴向伸出长度有固定的尺寸，设计管路布局时可以提前预留对应的操作空间，尤其是扳把锁止的活动空间，不需要额外预留过多的冗余空间，能够帮助设计人员压缩整个管路系统的布局体积。日常使用过程中，这类接头的维护成本极低，只需要定期检查上部密封面是否有磕碰划伤、螺纹段是否有牙型损伤即可，出现密封件老化时只需要更换母头内的密封圈，不需要整体更换接头，能够大幅降低管路系统的后期运维成本。对于三维建模和设备选型的从业者来说，搭建管路系统三维布局时，该接头的模型可以直接调用，其安装定位基准可以选取中部六角结构的下端面作为贴合面，与被连接件的端面完全贴合后即可确定轴向安装位置，径向定位以NPT螺纹的轴线为基准，能够快速完成整个管路的装配约束，不需要反复调整配合位置，有效提升管路系统的三维设计效率。
