一英寸NPT外螺纹凸轮锁紧式F型适配接头

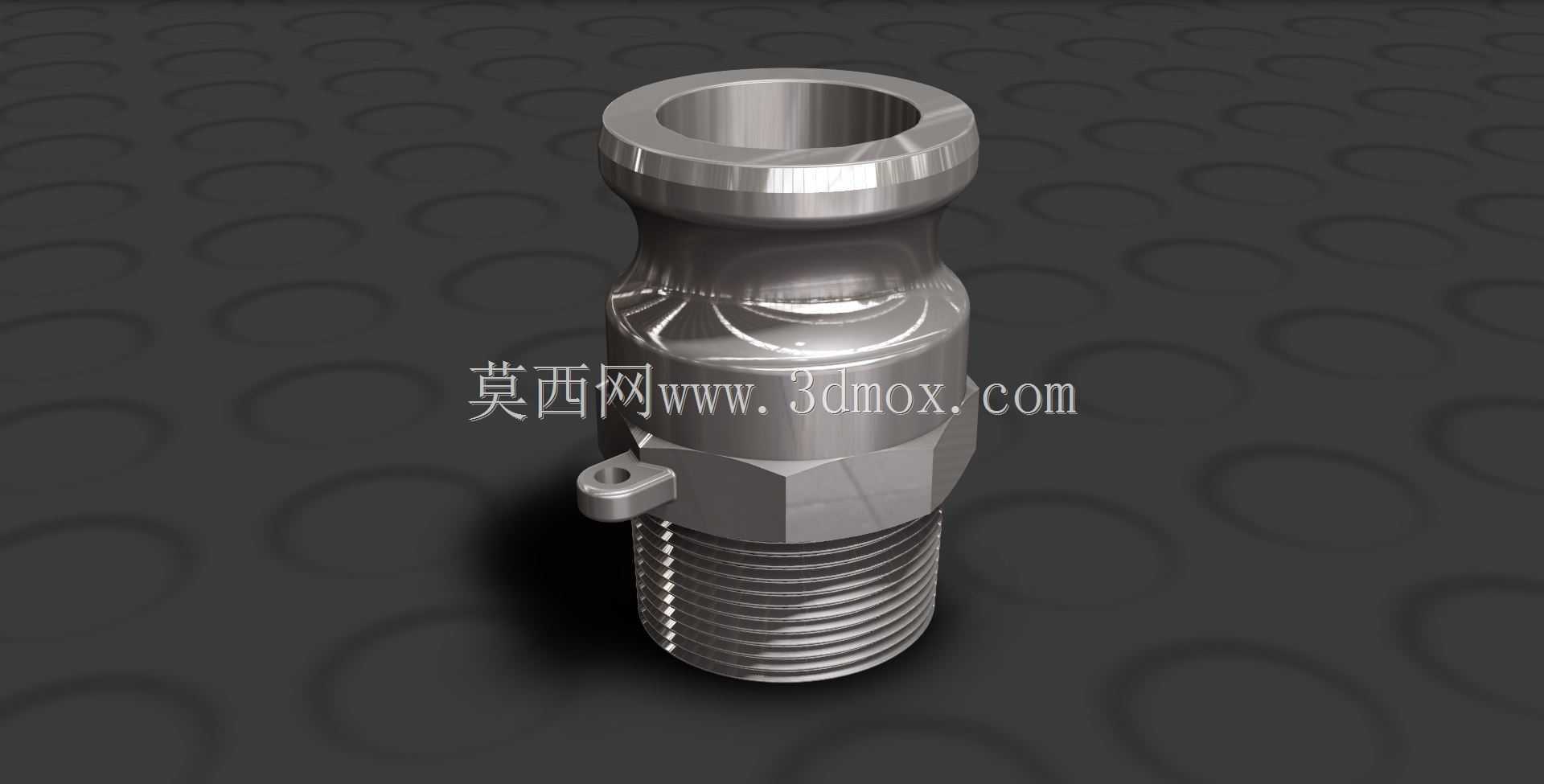

　　在流体输送管路的快速接驳场景里，这类凸轮锁紧结构的适配接头是现场运维、管路布设环节里出镜率极高的基础零件，尤其是在石化灌区物料转运、工厂车间压缩空气管网接驳、移动式给排水管路临时对接这类需要频繁拆装管路的工况下，不需要额外工具就能完成管路通断操作的快接结构，能大幅缩短管路拆装的作业时长，降低现场作业的劳动强度。这款F型适配接头采用一端凸轮锁紧母端、一端NPT外螺纹的结构设计，外螺纹端为1英寸规格的NPT锥管螺纹，依靠螺纹自身的锥度变形实现密封，不需要额外加装密封垫片就能满足常规压力下的管路密封要求，适配所有同规格的KAMLOK系列公端快速接头，对接时只需要将公端插入母端腔体，扳动两侧的凸轮把手就能完成锁紧，

　　锁止后凸轮结构会牢牢卡住公端的环形卡槽，在管路带压工况下也不会出现意外脱开的问题。接头本体的结构设计充分考虑了现场使用的可靠性，母端位置预留了锁销安装孔，日常使用时可以在锁孔内穿入钢丝锁销或者塑料封签，避免现场作业过程中凸轮把手被意外碰开导致管路脱开，中部的六角结构是专门预留的扳手夹持位，安装外螺纹端时可以用开口扳手或者活动扳手卡住六角位施加扭矩，不会因为管钳夹持损伤接头的密封面或者外壁结构。从安装边界来看，这款接头的外螺纹端完全符合ANSI B1.20.1标准里1英寸NPT外螺纹的尺寸要求，有效啮合螺纹长度满足11.5牙的标准要求，安装时只需要在对接的内螺纹端口加工出对应规格的NPT内螺纹，就能实现可靠的螺纹连接，

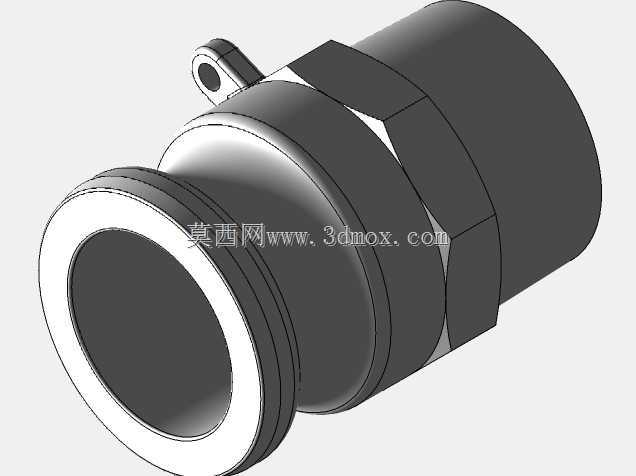

　　不需要额外加工定位台阶或者密封槽；母端的插接深度、凸轮卡槽的位置尺寸完全匹配733系列凸轮接头的通用尺寸，和同系列的A、B、E、D等各型公端接头都能实现互换对接，不需要针对特定品牌的接头做单独的尺寸适配。建模过程中针对这类接头的实际加工工艺做了细节还原，外螺纹部分的收尾退刀槽、母端内壁的密封面倒角、凸轮把手的铰接轴孔、锁销孔的位置都按照实际量产零件的尺寸做了还原，没有出现建模时常见的螺纹干涉、壁厚突变这类问题，接头整体的壁厚分布均匀，最薄位置的壁厚也满足16Bar工作压力下的强度要求，按照常用的304不锈钢或者黄铜材质计算，完全能满足常规水、油、压缩空气等非强腐蚀介质的输送要求。在实际管路布设时，这款接头通常安装在固定管路的末端，

　　作为快速接驳的终端接口使用，比如在车间的压缩空气支管末端安装该接头，需要接通气动工具时只需要把带对应公端接头的气管插上去锁紧就能通气，用完之后扳开凸轮把手就能拔下气管，不需要像传统螺纹接头那样每次都要拧好几圈才能拆装，也不会出现螺纹反复拆装磨损导致密封失效的问题。针对户外使用的场景，接头的外壁没有容易积水的凹槽结构，雨水或者输送介质残留的液体会顺着接头外壁自然流下，不会在接头表面积留导致锈蚀，母端的密封面设计在腔体内部，日常存放时不会因为磕碰损伤密封面，只要在对接前清理掉密封面的杂物，就能保证每次对接的密封可靠性。建模时还考虑了不同材质加工的工艺性，不管是采用铜棒车削加工、不锈钢棒料车削，还是采用铸造毛坯后二次加工的工艺，这个模型的结构都能满足加工要求，没有出现无法脱模或者刀具无法加工的倒扣结构，所有的棱角位置都做了符合加工要求的圆角处理，不会出现应力集中导致的接头开裂问题。在管路系统的应力计算环节，这个接头的六角位置可以作为管路的固定受力点，管路安装时可以在六角位置加装管卡固定，避免管路震动传递到螺纹连接位置导致螺纹松动，母端的凸轮锁紧结构在锁止后会有一定的轴向预紧力，能抵消一部分管路热胀冷缩产生的轴向位移，减少管路应力对接头密封性能的影响。
