卡姆洛克3英寸外螺纹快接适配器结构

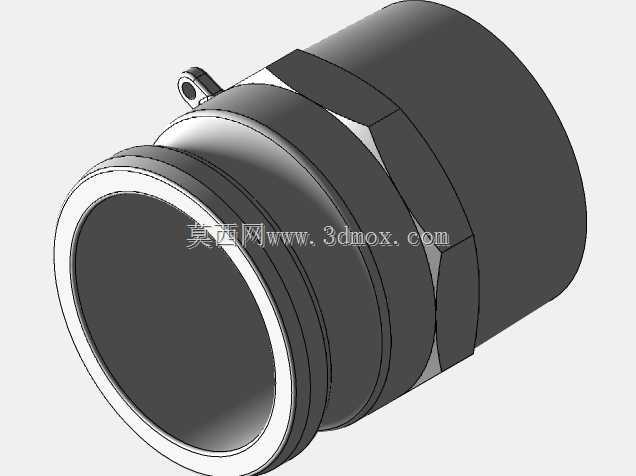

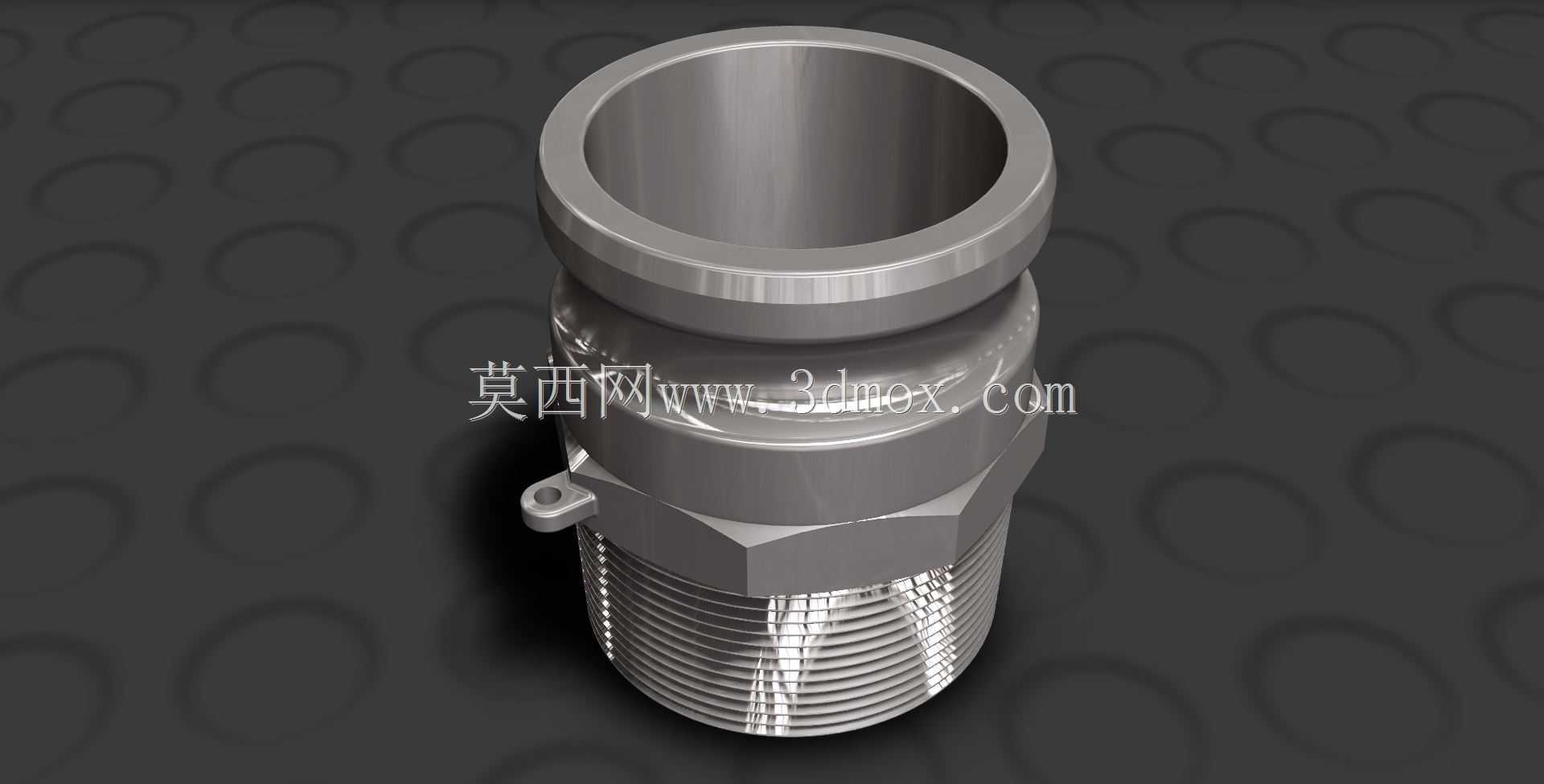

　　在流体输送管路的快速接驳场景中，这类凸轮锁紧式外螺纹适配器是工况适配性极强的管路连接件，常见于石化灌区装卸、市政应急供水、工厂流体管线临时改接、农用灌溉管网快速布设等场景，能在无额外工具辅助的前提下完成管路的快速通断操作，大幅降低管路拆装的作业时长，减少接驳过程中的流体泄漏风险。该款适配3英寸NPT外螺纹规格的接头，主体采用轴对称回转结构设计，上部为标准凸轮锁紧接头的公头端，外壁加工有与母头锁紧凸轮匹配的定位卡槽，靠近卡槽位置预留了锁销固定孔，用于装配防脱锁止结构，避免管路带压运行过程中出现接头意外脱开的故障；公头端的端面做了倒角导向处理，装配时可顺利导入母头内腔，配合内置的密封胶圈实现端面静密封，密封面的平面度公差控制在0.

　　05mm以内，保证1.6MPa工作压力下无渗漏。接头中部设计有外六角受力台，六角对边尺寸符合通用管钳的作业适配范围，安装时可通过管钳或活动扳手夹持该位置施加扭矩，避免直接夹持接头密封段或锁紧段造成表面损伤，六角台的棱边做了R1.5的圆角处理，去除加工毛刺的同时，也能减少安装过程中对操作人员的剐蹭风险。下部为3英寸NPT锥管外螺纹段，螺纹锥度严格遵循美制锥管螺纹标准，牙型角60度，锥度1:16，螺纹有效长度满足管路螺纹拧入深度要求，装配时配合生料带或管螺纹密封胶，可实现与内螺纹管路端口的可靠密封，螺纹段与中部六角台之间设计有退刀槽结构，避免螺纹加工末端出现乱牙问题，同时保证螺纹拧入时六角台端面可与对接管路端口紧密贴合。从安装边界来看，

　　该接头整体轴向长度控制在常规快接接头的适配范围内，公头端外径与同规格卡姆洛克母头内腔尺寸完全匹配，外螺纹段的大径、中径、小径公差均符合NPT螺纹的精度要求，安装时无需额外加工适配结构，可直接与同规格的卡姆洛克母头、3英寸NPT内螺纹管路端口直接对接。设计过程中充分考虑了工况使用的耐用性，接头各段的壁厚经过强度校核，在满足额定工作压力的前提下，尽可能控制整体重量，降低管路接驳位置的承重负载；外壁所有过渡位置均采用圆角过渡，避免应力集中问题，提升接头在带压振动工况下的抗疲劳寿命。在实际选型应用中，这类接头可适配输送水、油品、低腐蚀性化工流体等多种介质，根据输送介质的不同可选择不锈钢、黄铜、铝合金等不同材质的加工版本，

　　三维建模过程中对各段配合尺寸做了精准还原，尤其是锁紧卡槽的位置尺寸、螺纹的牙型参数、密封面的形位公差都做了参数化建模处理，可直接用于管路系统的装配干涉检查、管路应力仿真分析，也可作为快接接头选型的三维参考模型，辅助设计人员完成管路系统的快速布局设计。在管路装配作业时，只需将公头插入对应规格的母头内腔，压下母头两侧的凸轮手柄即可完成锁紧，整个锁紧过程无需旋转接头本体，对于已经固定安装的管路端，这种无旋转锁紧的设计可大幅降低安装难度，避免管路随接头旋转造成的扭曲变形；拆卸时只需抬起两侧凸轮手柄，即可直接拔出公头，完成管路的快速断开，相比传统的法兰连接、螺纹连接，拆装效率可提升80%以上，非常适合需要频繁拆装的临时管路、移动管路接驳场景。建模时还对接头表面的加工纹理做了还原，螺纹段的牙型细节、六角台的加工面、公头端的光滑密封面都做了对应特征的呈现，可直接用于装配演示、作业指导书的三维可视化制作，帮助现场作业人员快速掌握接头的安装操作要点，减少因安装操作不当造成的密封失效、接头损坏等问题。
