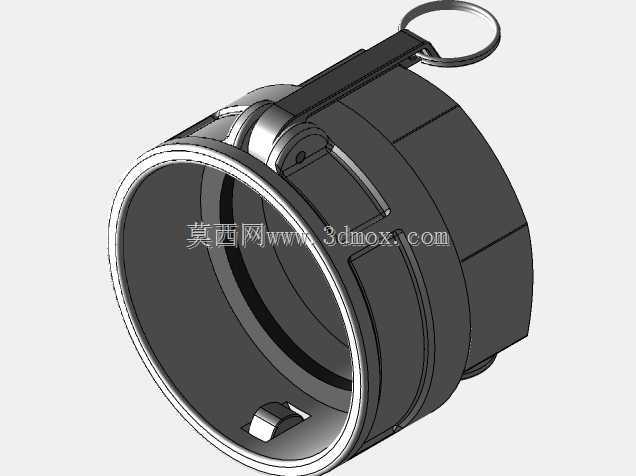

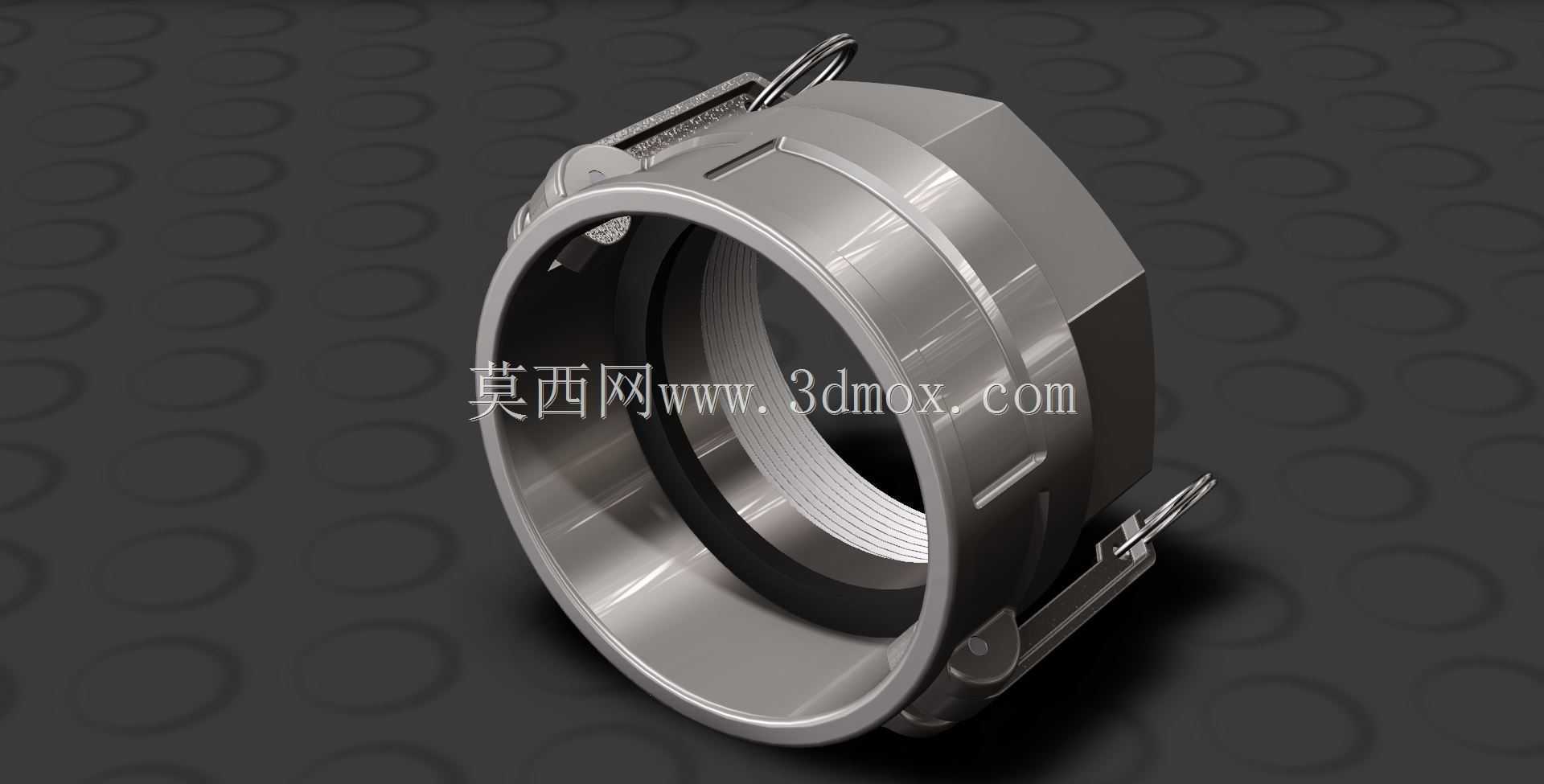

4英寸内螺纹卡姆洛克D型快接接头结构

　　在石化流体输送、消防水带接驳、工业槽罐车卸料这类需要频繁拆装管路的作业场景里，卡姆洛克式快接接头的应用占比极高，这款4英寸规格的D型内螺纹快接，正是针对大口径管路快速通断需求设计的核心连接件。不同于小口径接头的轻量化设计思路，4英寸规格的快接在结构强度上做了针对性强化，主体采用轴对称回转结构，一端为标准NPT内螺纹接口，可直接与同规格外螺纹管路端实现刚性密封连接，另一端为卡姆洛克标准母头承口，能够与对应规格的公头接头实现秒级对接，无需额外工具辅助，单人即可完成管路的通断操作，大幅降低大口径管路拆装的作业强度与时间成本。从结构设计逻辑来看，这款接头的锁紧结构采用了对称分布的双凸轮压杆设计，压杆与接头本体通过销轴铰接，

　　压杆内侧的凸轮曲面在压下时会挤压公头接头的外缘凸台，将公头牢牢压入母头内部的密封胶圈端面，实现径向与轴向的双重密封，压杆末端设置了一体式锁扣环，当压杆完全压合到位后，锁扣环可自动卡入接头本体的卡槽内，避免管路带压作业时压杆受振动意外弹开导致脱管泄漏。接头本体的外表面做了等距分布的防滑棱设计，不仅在对接旋拧内螺纹端时能够提供足够的握持摩擦力，也能在接头受外力磕碰时形成加强筋结构，提升本体的抗形变能力，避免薄壁部位受撞击凹陷影响密封性能。在安装边界层面，这款4英寸D型接头的内螺纹端符合NPT锥管螺纹标准，螺纹有效旋合长度满足4英寸NPT螺纹的规范要求，安装时无需额外加工适配结构，只要对接端为同规格NPT外螺纹，

　　缠绕密封带后旋紧即可完成固定；快接母头端的承口深度、凸轮锁紧行程均严格遵循卡姆洛克接头的通用互换标准，可与同系列所有4英寸规格的公头接头实现通用互换，无需担心不同厂商产品的适配问题。实际工况应用中，这类大口径快接常被用于临时流体输送管路的搭建，比如应急消防供水、厂区物料转驳、野外施工输水等场景，相比法兰连接需要拧动多颗螺栓的繁琐操作，这款快接的压杆式锁紧结构能在数秒内完成对接或拆卸，大幅提升临时管路的布设效率。接头内部的密封胶圈采用嵌入式安装设计，胶圈完全嵌入母头内部的环形卡槽内，不会在流体冲刷下出现移位脱落，同时胶圈的更换十分便捷，只需用一字工具挑出旧胶圈、嵌入新胶圈即可完成密封件更换，无需拆解接头整体结构，降低后期维护成本。

　　从建模细节来看，接头的所有铰接部位都预留了合理的装配间隙，凸轮曲面的轮廓做了平滑过渡处理，避免压杆开合过程中出现卡滞，锁扣环的弹性形变范围经过校核，既能保证锁紧状态下的卡合力度，也能在需要拆卸时通过手动扳动即可轻松解锁，不会出现锁死无法打开的情况。接头本体的壁厚经过强度校核，能够满足常规工况下1.0MPa级别的流体输送压力要求，在输送水、轻质油品、常规化工流体等介质时都能保持稳定的结构强度与密封性能，不会出现本体鼓胀、渗漏等问题。在管路布局设计时，这款接头的安装空间需要预留出压杆完全打开时的操作空间，压杆向外翻开的角度约为120度，安装时接头周边需要留出足够的操作空间供作业人员扳动压杆，避免周边结构干涉导致压杆无法完全开合，影响对接效率与锁紧可靠性。
