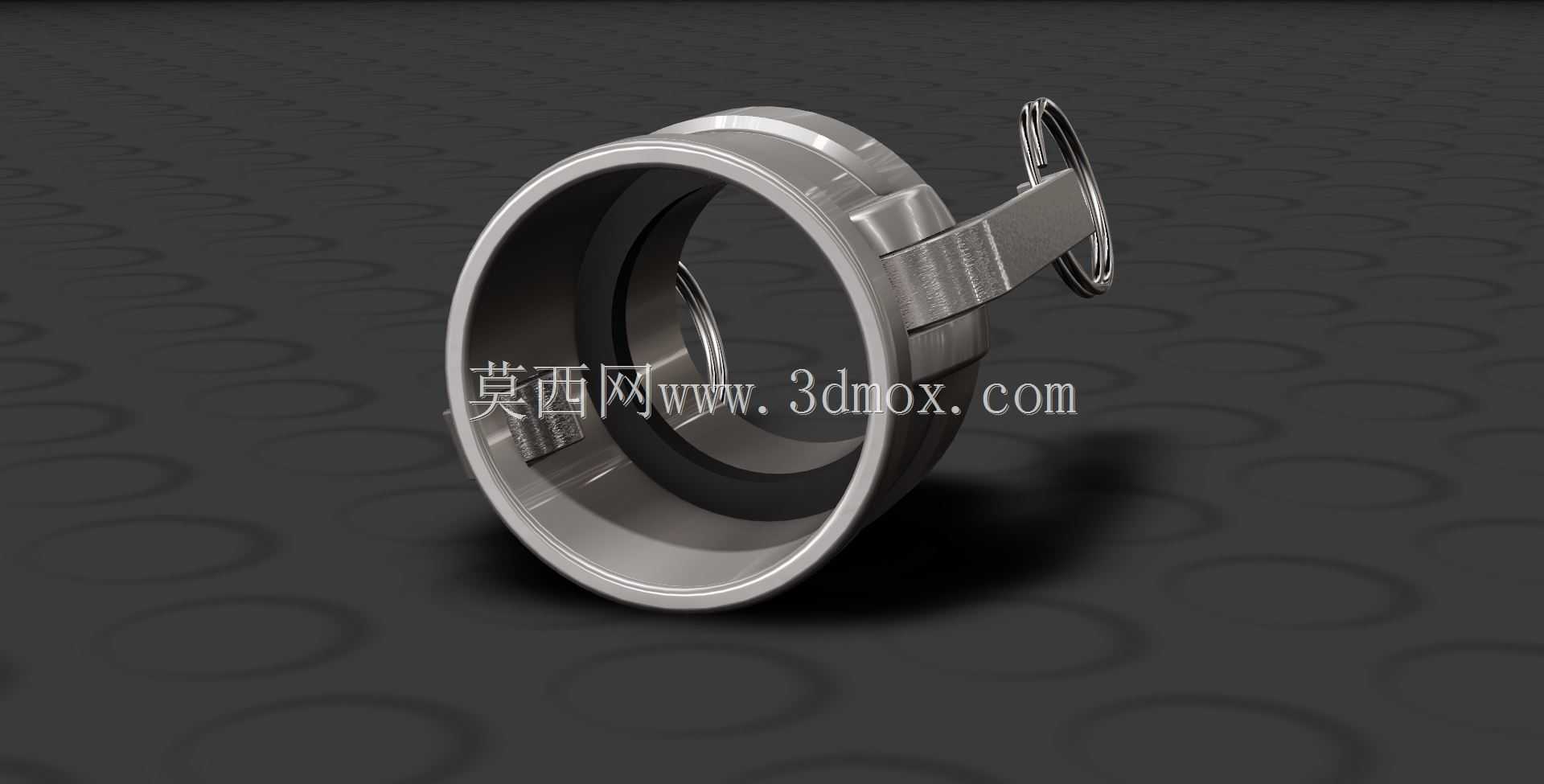

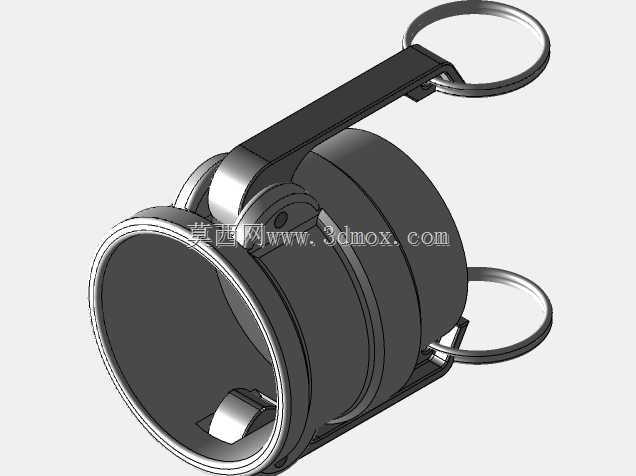

KAMLOK633B型内螺纹快接接头结构

　　在流体输送管路的快速接驳场景中，这类凸轮锁紧式快接接头的应用覆盖了从化工介质输送、燃油加注、工业给排水到粉体物料转运的多个工程领域，相比传统螺纹紧固、法兰对接的管路连接形式，它无需额外工具即可完成管路的通断操作，能大幅缩减管路拆装的作业时长，尤其适合需要频繁切换管路接驳点、临时接驳输送管线的作业工况。这款内螺纹规格的B型接头，属于卡姆洛克快接系列里的母端接头主体，核心功能是通过端部的2英寸NPT内螺纹与带对应外螺纹的管路端固定连接，配合公端接头插入后，扳动侧面的凸轮锁紧手柄，即可实现接头内部密封面的紧密压合，同时靠凸轮结构的机械锁止力防止接头在带压工况下脱开，手柄端部自带的锁环结构，可在手柄扣合到位后穿入保险销或者锁具，

　　避免作业过程中受震动、外力触碰导致手柄意外弹开引发介质泄漏。从结构设计逻辑来看，接头主体采用回转体为主的构型，内部流道做了等径平滑过渡处理，没有突兀的变径台阶，能减少介质流经接头时的压损，避免粉体、高粘度介质在接头内部积存残留；锁紧凸轮的型线经过匹配设计，公端插入到位后扳动手柄的过程中，凸轮曲面会逐步压紧公端接头的外壁定位面，最终锁止位置处于机械死点附近，即便管路存在一定的压力脉动，也不会推动手柄松脱；接头端部的密封槽尺寸与配套密封圈的压缩量匹配合理，既能保证密封面有足够的压缩比实现无泄漏，又不会因为压缩量过大导致密封圈过早老化失效。安装边界方面，接头的内螺纹端符合NPT管螺纹的标准锥度要求，

　　装配时按照管螺纹施工规范缠绕密封带或者涂抹密封胶即可实现螺纹端的静密封，不需要额外加工适配结构；接头整体的径向最大尺寸为凸轮手柄完全张开状态下的外轮廓直径，在做管路布局设计时，需要预留出足够的手柄扳动操作空间，保证操作人员可以顺畅完成手柄的开合动作，同时要注意接头安装后手柄的位置不要与周边的管路、结构件发生干涉，避免锁止不到位。在实际选型应用中，这类快接接头常搭配同系列的公端插头、不同尾端连接形式的接头配套使用，可实现内螺纹管路与软管、外螺纹管路、法兰端口之间的快速转换，在车载移动加注设备、车间临时供气管路、化工桶出料接驳等场景下，能有效降低管路拆装的劳动强度，减少接驳过程中的介质泄漏风险。

　　建模过程中对凸轮锁止机构的运动间隙做了还原，手柄与接头主体的铰接处保留了实际装配所需的转动间隙，锁环的活动行程也与实物保持一致，可直接用于管路系统的装配干涉校验、快接操作的动作模拟，也能作为快接类产品结构设计的参考构型，帮助设计人员理解凸轮锁紧式快接的工作原理与尺寸匹配逻辑。
