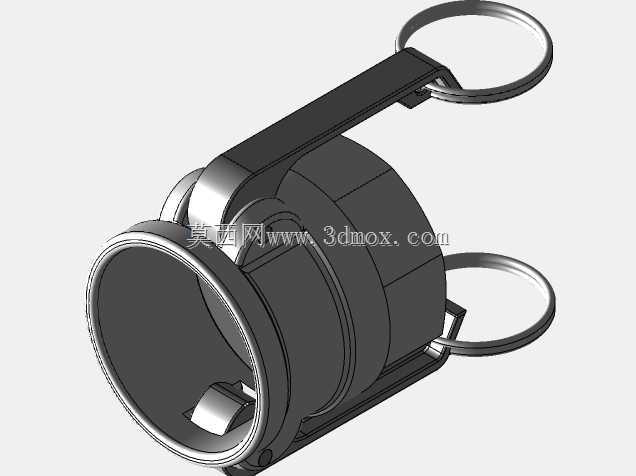

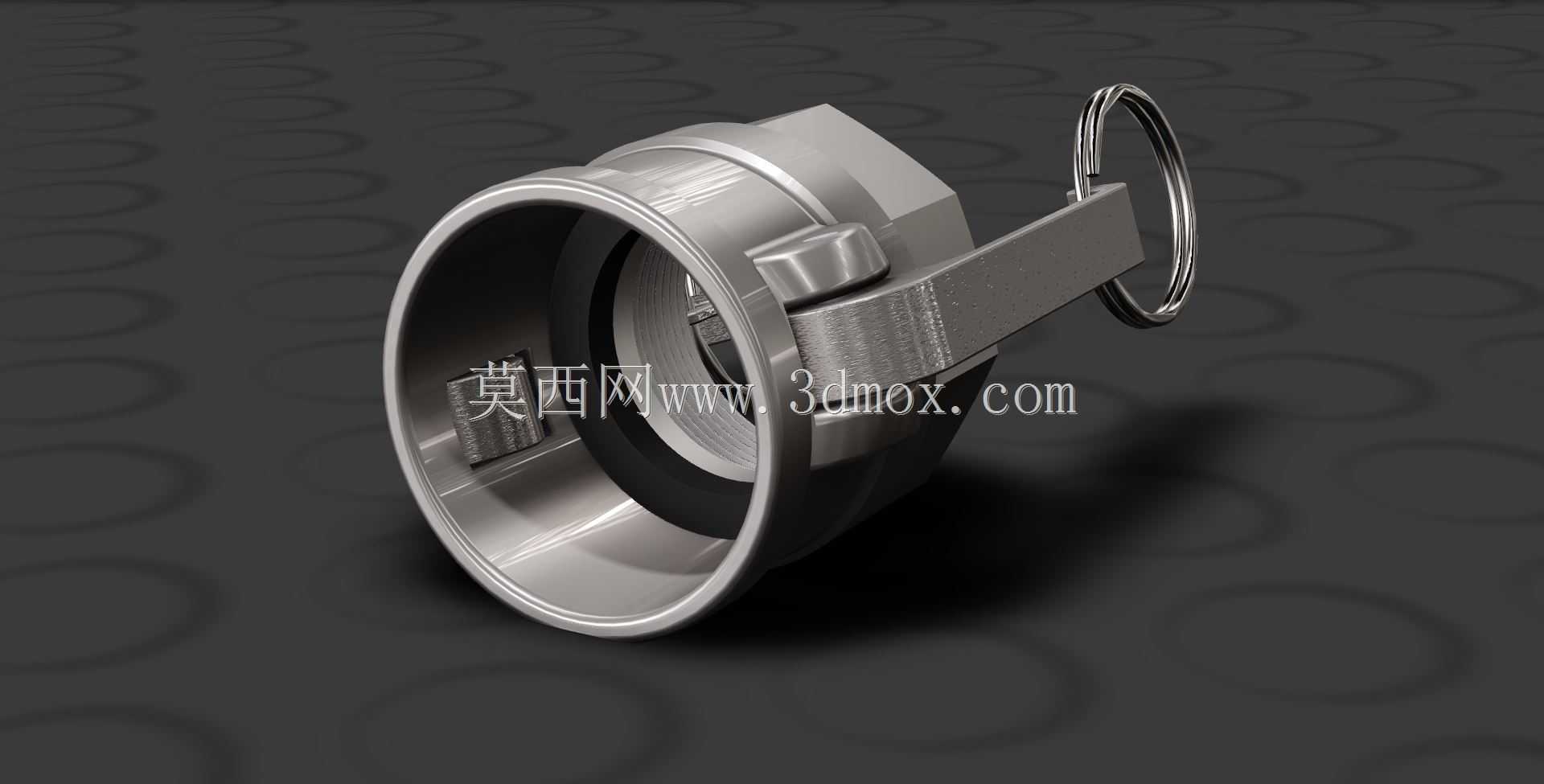

卡姆洛克633D型内螺纹快接接头结构

　　在流体输送管路的快速接驳场景中，这类凸轮锁紧式快接接头的应用覆盖了从石化介质转运、工业给排水、粉体气力输送到农用灌溉、消防水带接驳的诸多工况，相比传统螺纹紧固、法兰对接的管路连接形式，它无需额外工具即可完成管路的通断操作，能大幅缩短管路拆装的作业时长，降低现场作业的劳动强度，尤其适合需要频繁切换管路接驳点、临时搭建输送管线的作业场景。这款D型内螺纹快接属于卡姆洛克接头系列里的母端接头品类，设计上采用了凸轮锁紧的机械结构，接头本体的承口端内置了适配公端插头的凸轮压块，配套的扳把与锁紧环联动，当公端插头插入承口到位后，向下扳动扳把即可通过凸轮结构将公端插头牢牢压合在承口内部的密封胶圈上，实现管路的密封连通，

　　扳把末端的拉环结构既可以作为扳动时的受力点，也能在接头处于锁紧状态时穿入保险销，避免作业过程中受管路振动、外力拉扯导致扳把意外脱开，造成管路泄漏。从结构设计的细节来看，接头本体的内螺纹端采用NPT锥管螺纹标准，锥度设计能让螺纹在旋紧过程中通过牙型的挤压变形实现螺纹副的密封，无需额外缠绕生料带也能保证螺纹连接位置的密封性能，适配同标准的外螺纹管路端口；承口内部的密封胶圈采用嵌入式安装结构，胶圈的安装槽尺寸经过公差匹配，既能保证胶圈安装后不会随公端插拔移位，也能让公端插入时胶圈产生均匀的压缩变形，在公端插头外壁形成连续的密封面，阻断流体的渗漏路径。扳把与本体的连接采用销轴铰接结构，销轴的配合间隙经过合理控制，既保证扳转动时无卡滞，

　　也不会因间隙过大导致锁紧位置出现偏移，锁紧状态下扳把的压紧面能完全贴合公端插头的锁紧凸缘，保证圆周方向的锁紧力均匀分布，避免单侧受力导致公端偏斜、密封失效。从安装边界的角度考量，这款1英寸规格的接头在安装时需要预留足够的扳把操作空间，扳把从开启状态到锁紧状态的转动角度约为90度，安装位置周边不能有遮挡扳把转动的结构件，否则会导致接头无法锁紧到位；内螺纹端与管路旋接时，需要控制旋入的扭矩，避免扭矩过大导致接头本体的螺纹段出现开裂，尤其是采用铸造成型的本体材质时，过大的旋紧力矩会造成螺纹牙型崩裂、本体应力开裂。接头的外轮廓没有尖锐的棱角，所有边角都做了圆弧过渡处理，既避免现场作业时划伤操作人员，也能减少接头在搬运、

　　安装过程中因磕碰导致的结构损伤，锁紧拉环采用圆钢弯制成型，表面光滑无毛刺，穿入保险销时能顺畅操作。在实际选型应用中，这类快接接头需要根据输送介质的特性匹配对应的本体材质与密封胶圈材质，输送常规水性介质时可采用不锈钢本体搭配丁腈橡胶胶圈，输送腐蚀性化工介质时则需要匹配聚丙烯或特氟龙材质的密封件，同时要保证接头的公称压力与管路系统的工作压力匹配，避免超压使用导致接头脱开、密封失效。在三维建模过程中，这类接头的建模需要重点关注承口的内径公差、凸轮压块的运动行程、螺纹段的锥度参数以及扳把转动的干涉检查，要保证模拟装配时公端插头能顺畅插入承口，扳把转动到锁紧位置时凸轮结构能刚好压紧公端的锁紧凸缘，密封胶圈的压缩量控制在合理区间，既保证密封性能也不会因压缩量过大导致胶圈过早老化失效；同时还要核对接头的整体长度、外六角对边尺寸等安装参数，保证实际安装时能与周边的管路、阀件预留足够的操作空间，不会出现安装干涉的问题。
