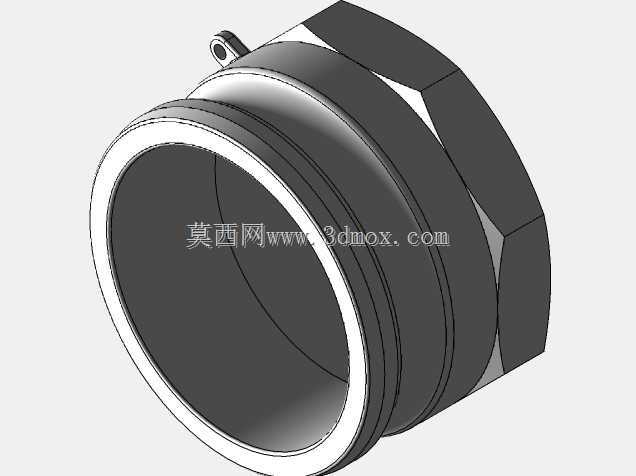

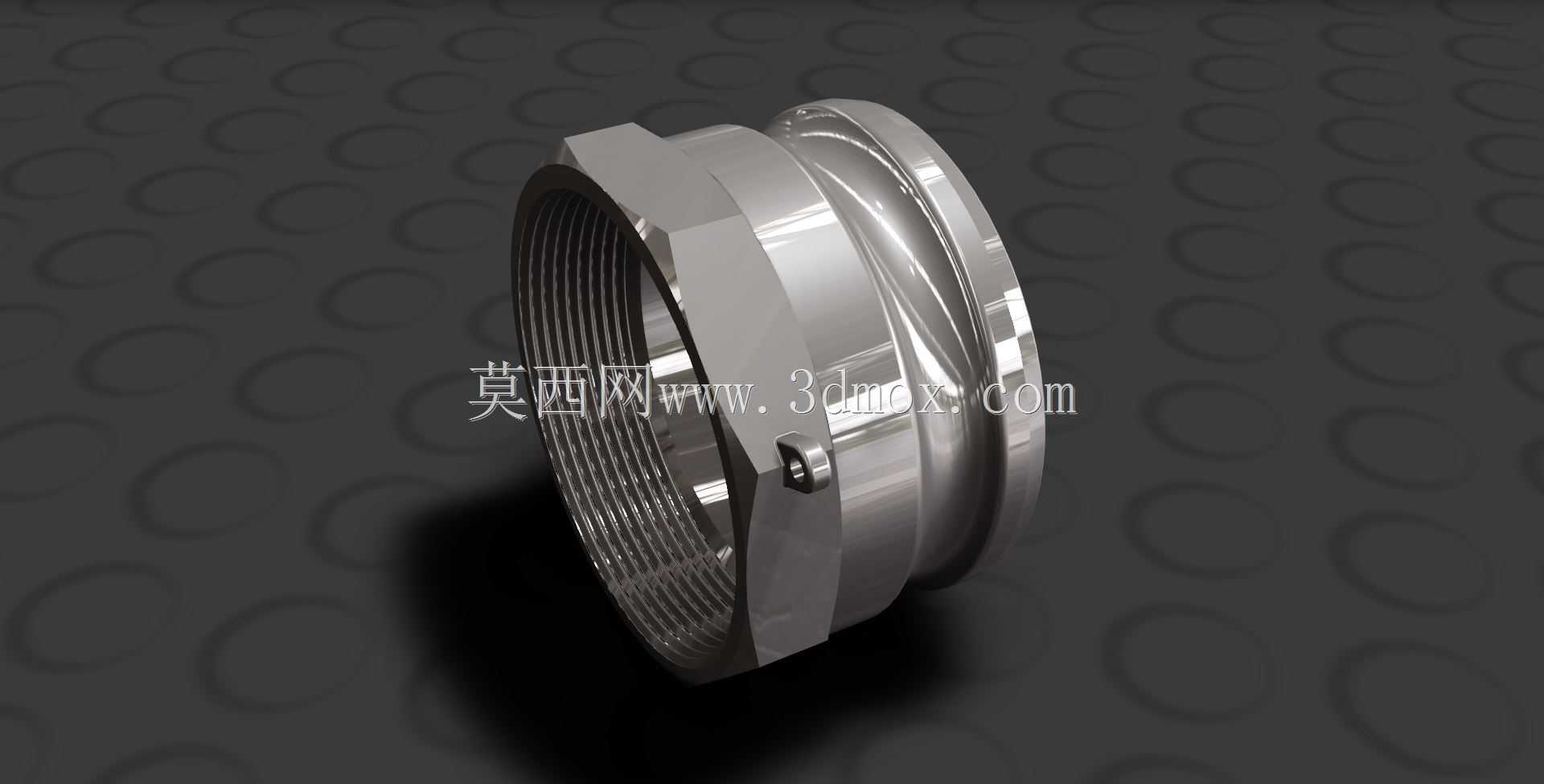

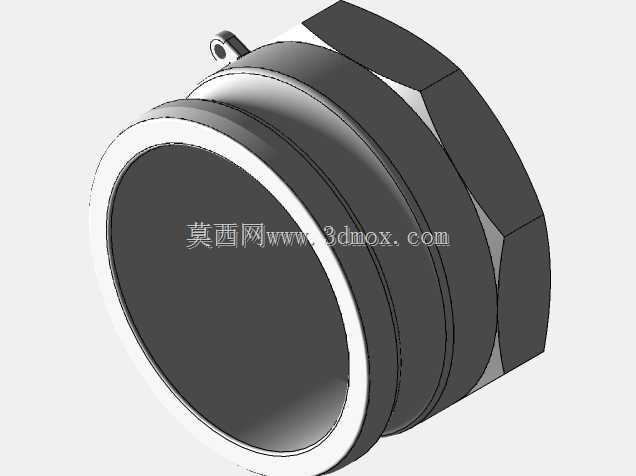

4英寸内螺纹卡姆洛克A型快接适配器结构

　　在流体输送管路的快速接驳场景里，这类卡姆洛克A型适配器是工况适配性极强的快接组件，常被用在石化灌区装卸、市政应急供水、粉体气力输送、工厂流体管路临时改线这类需要频繁拆装管路的作业场景中，相比传统法兰接驳需要对齐螺栓孔、逐个拧紧紧固件的操作，这类快接结构能在数秒内完成公母头的对接锁紧，大幅缩短管路拆装的作业时长，降低一线操作人员的劳动强度，也能减少管路接驳过程中介质泄漏的风险。

　　从实际功能来看，这款接头的一端为4英寸NPT内螺纹接口，可直接与同规格的外螺纹管路端头、阀门端口或者设备接口实现螺纹旋合密封，另一端为卡姆洛克标准公头结构，能与同系列的B、C、D型母头快速锁紧对接，适配输送的介质涵盖清水、成品油、化工溶剂、低压粉体、压缩空气等多种流体，工作压力覆盖常规低压流体输送的1.0MPa以内工况，部分加厚处理的变体也可适配更高压力的短时输送需求。接头本体上的锁紧凸耳结构是核心受力部位，对接时母头的锁紧卡扣会牢牢卡在这个凸耳位置，承受管路内部介质压力产生的轴向脱开力，因此在建模时这个位置做了均匀的圆角过渡处理，避免应力集中导致的受力断裂，凸耳的尺寸公差严格匹配卡姆洛克接头的通用互换标准，保证不同厂商生产的同规格接头都能实现可靠对接，不会出现卡扣卡不紧或者对接间隙过大的问题。

　　设计过程中首先要确定的是接口的尺寸边界，4英寸NPT内螺纹的基准平面位置、螺纹有效旋合长度都严格遵循美制锥管螺纹的标准要求，锥度1:16的螺纹面在旋合后能依靠螺纹牙的形变实现自密封，不需要额外加装密封垫片也能保证低压工况下的密封性能，当然实际工程应用中多数场景还是会在螺纹部位缠绕生料带或者涂抹密封胶，进一步提升密封可靠性。接头的外轮廓做了六方结构设计，这个位置是安装时管钳的着力部位，六方的对边尺寸匹配常规管钳的夹持范围，既不会因为尺寸过小导致夹持时打滑损伤接头表面，也不会因为尺寸过大造成安装空间的浪费，在狭窄的管路安装空间里也能顺利完成螺纹旋紧操作。接头靠近公头端的密封槽位置，是用来安装丁腈橡胶或者氟橡胶密封圈的，槽的深度、宽度尺寸经过反复校核，保证密封圈装入后不会在对接时被挤切损伤，同时能在公母头对接后产生足够的压缩量，实现对接端面的可靠密封，避免输送介质从对接位置渗漏。

　　从安装边界来看，这款接头的整体轴向长度控制在同规格接头的常规尺寸范围内，安装时不需要额外预留过长的操作空间，公头端的对接导向段做了小角度的倒角处理，对接时即使公母头存在小范围的轴向偏移，也能顺着倒角顺利滑入对接位置，降低现场对接的操作难度。接头的内壁做了光滑过渡处理，没有突兀的台阶或者凸起，介质流经时不会产生明显的紊流或者压损，对于输送含有细小固体颗粒的流体工况，也能减少颗粒在接头内部堆积残留的问题，避免长期使用后出现管路通径缩小的情况。接头本体的材质通常选用304或者316不锈钢，也有铝合金、黄铜的变体适配不同的介质腐蚀需求，建模时的壁厚设计充分考虑了不同材质的强度差异，不锈钢材质的壁厚相对较薄就能满足强度要求，铝合金材质则会适当增加壁厚来保证受力部位的结构强度，避免锁紧或者受压时出现变形。

　　在三维建模的过程中，螺纹部分的建模需要注意锥度的准确控制，不能将锥管螺纹做成直螺纹，否则实际加工后会出现螺纹旋合过松或者无法旋入的问题；锁紧凸耳的位置要与六方夹持位保持合理的角度偏移，避免安装时管钳与锁紧卡扣出现干涉；密封槽的边角要做微小的圆角处理，既方便密封圈的装入，也能避免密封圈在反复压缩过程中被锐边割伤。整个接头的所有尺寸都遵循卡姆洛克接头的行业通用互换标准，保证模型导出后用于加工或者选型时，能直接与现有管路系统的同规格快接组件适配，不需要额外做尺寸调整。
