约翰迪尔825i车辆CVT变速传动轮组结构

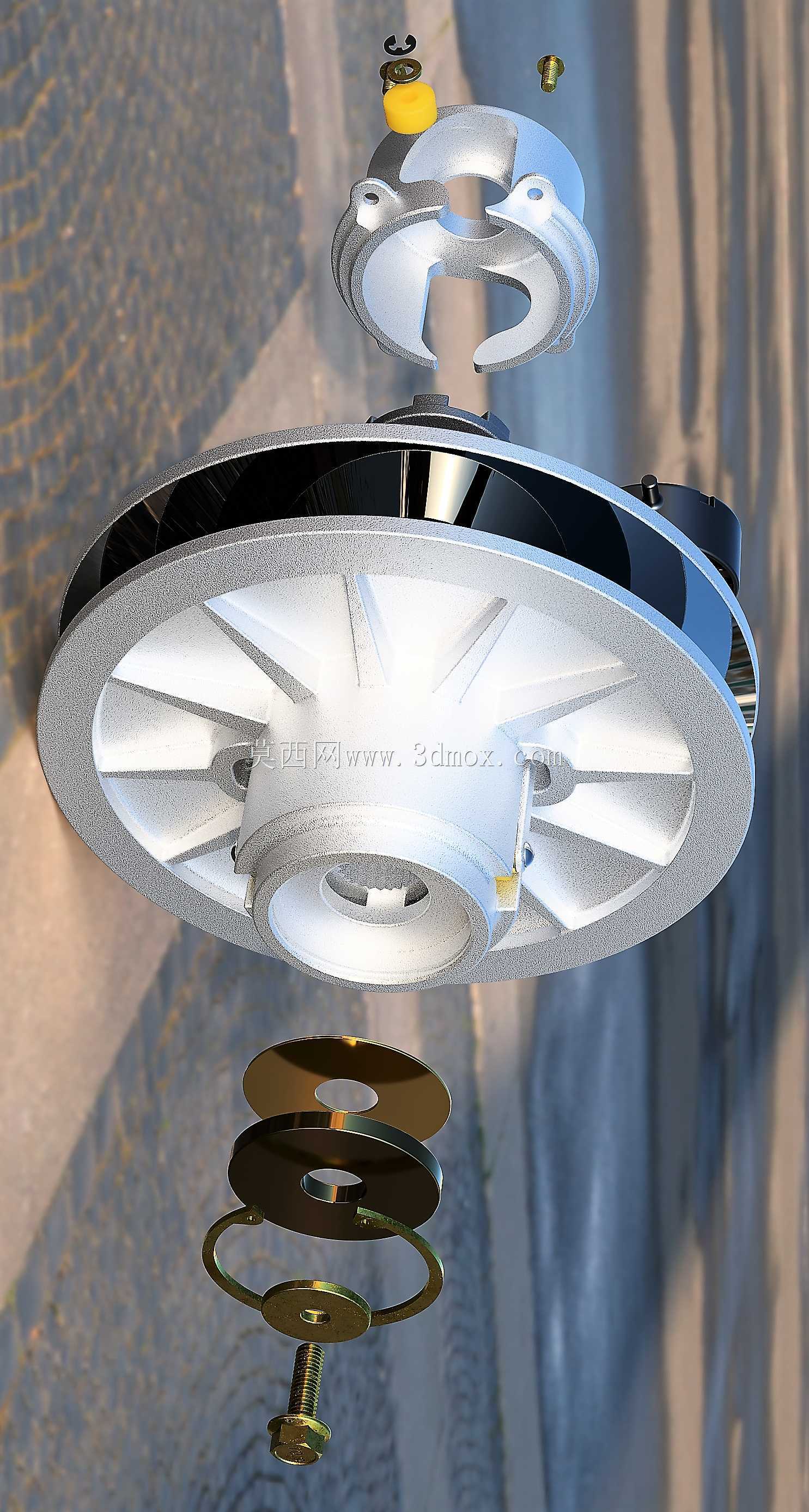

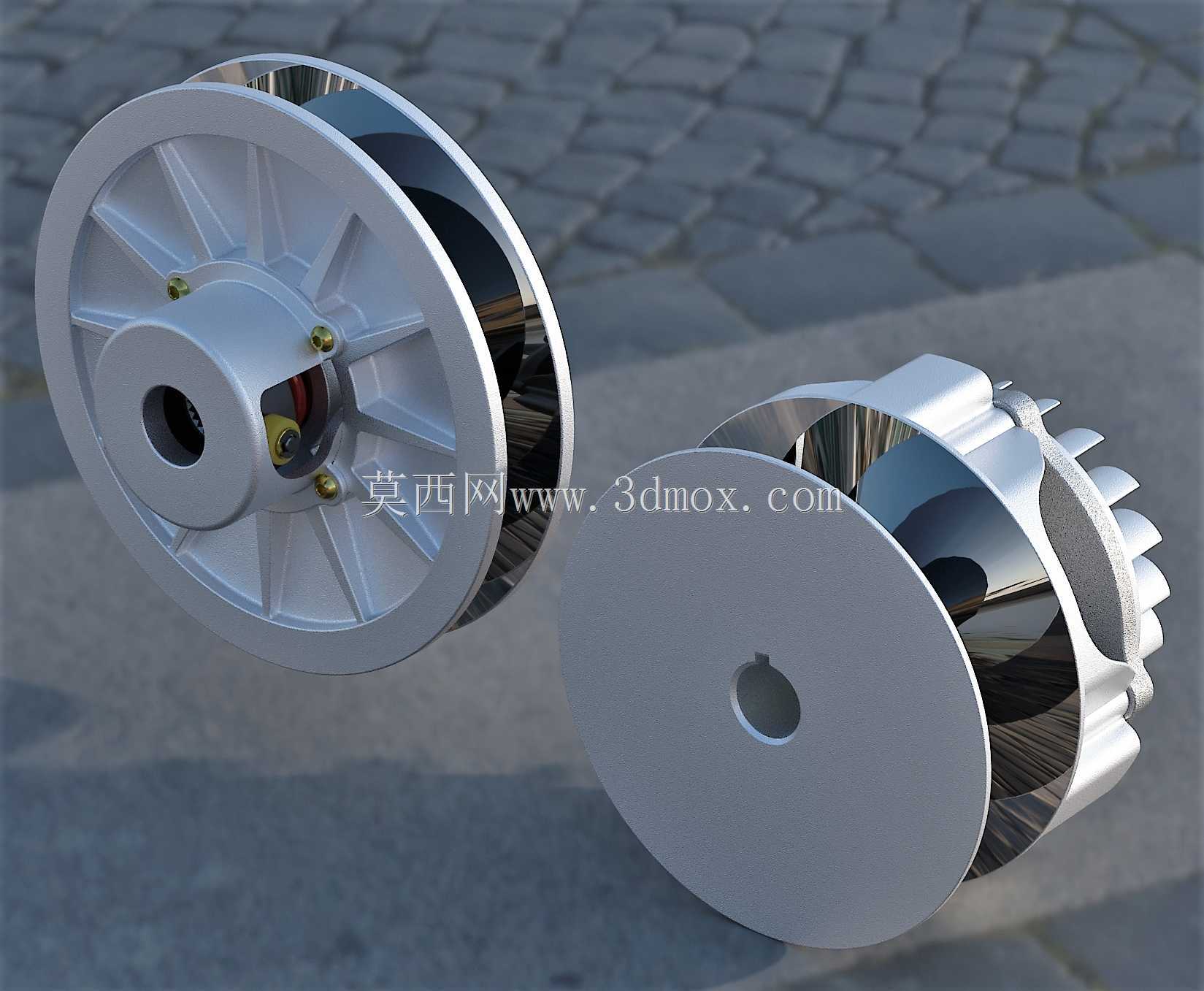

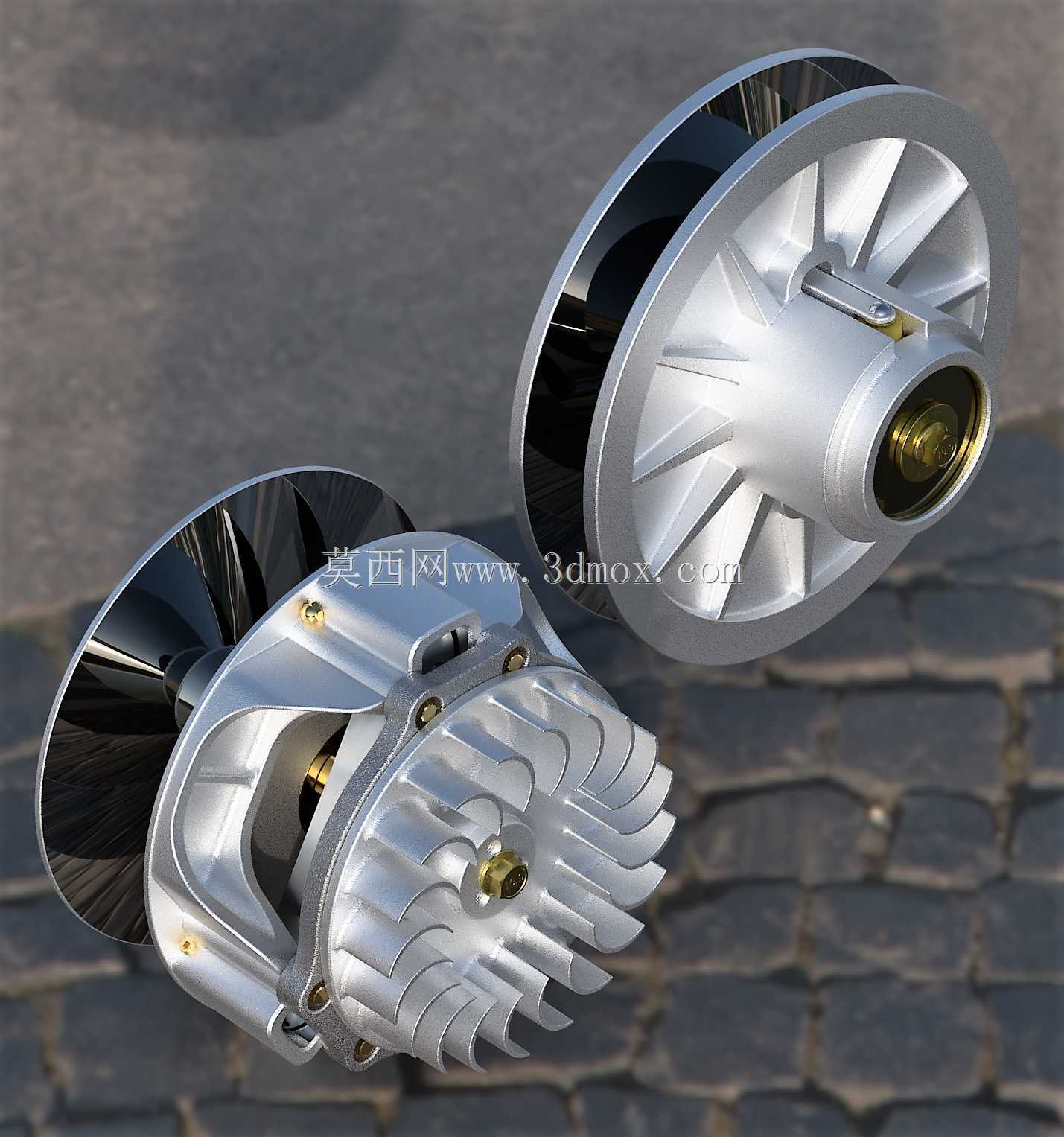

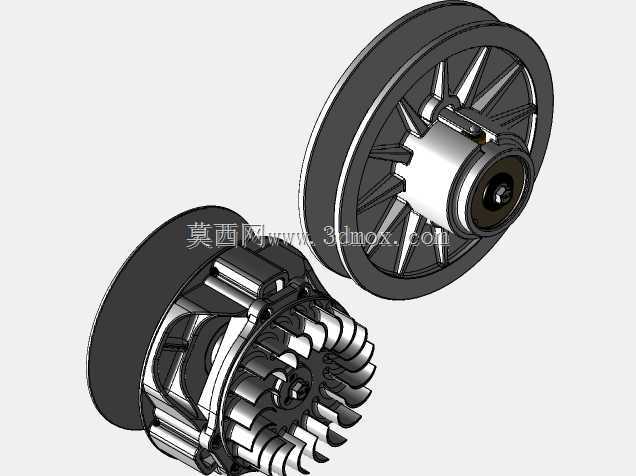

　　这套CVT变速轮组适配非道路多功能作业车辆的动力传输场景，多用于场地转运、农林作业类全地形车辆的动力衔接环节，直接对接发动机输出端与变速箱输入端，承担行驶过程中连续变速变矩的核心作用，相比传统有级变速结构，能在负载波动、地形起伏的作业工况下维持动力输出的平顺性，避免换挡间隙带来的动力中断，尤其适配非铺装路面频繁变负载的行驶需求。轮组分为主动轮与从动轮两个核心部分，主动轮安装在发动机输出轴侧，从动轮对接变速箱输入轴，两者通过专用传动皮带衔接，依靠两轮可变直径的轮槽配合，实现传动比的连续无级调整，整个变速过程无需人工操作挡位，可根据发动机转速、车辆负载状态自动匹配最优传动比，降低非专业操作人员的驾驶门槛，也能减少复杂工况下的操作失误。

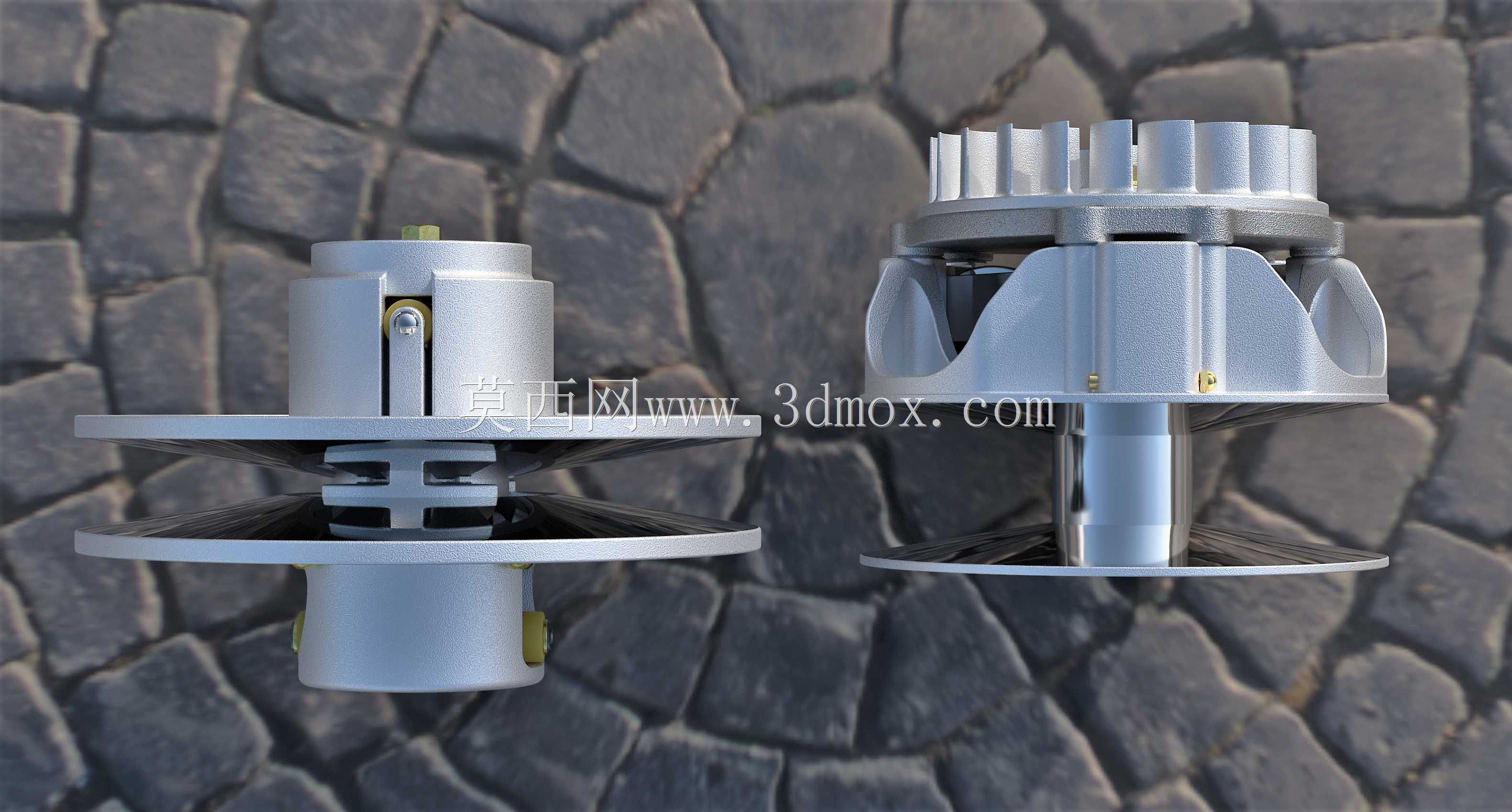

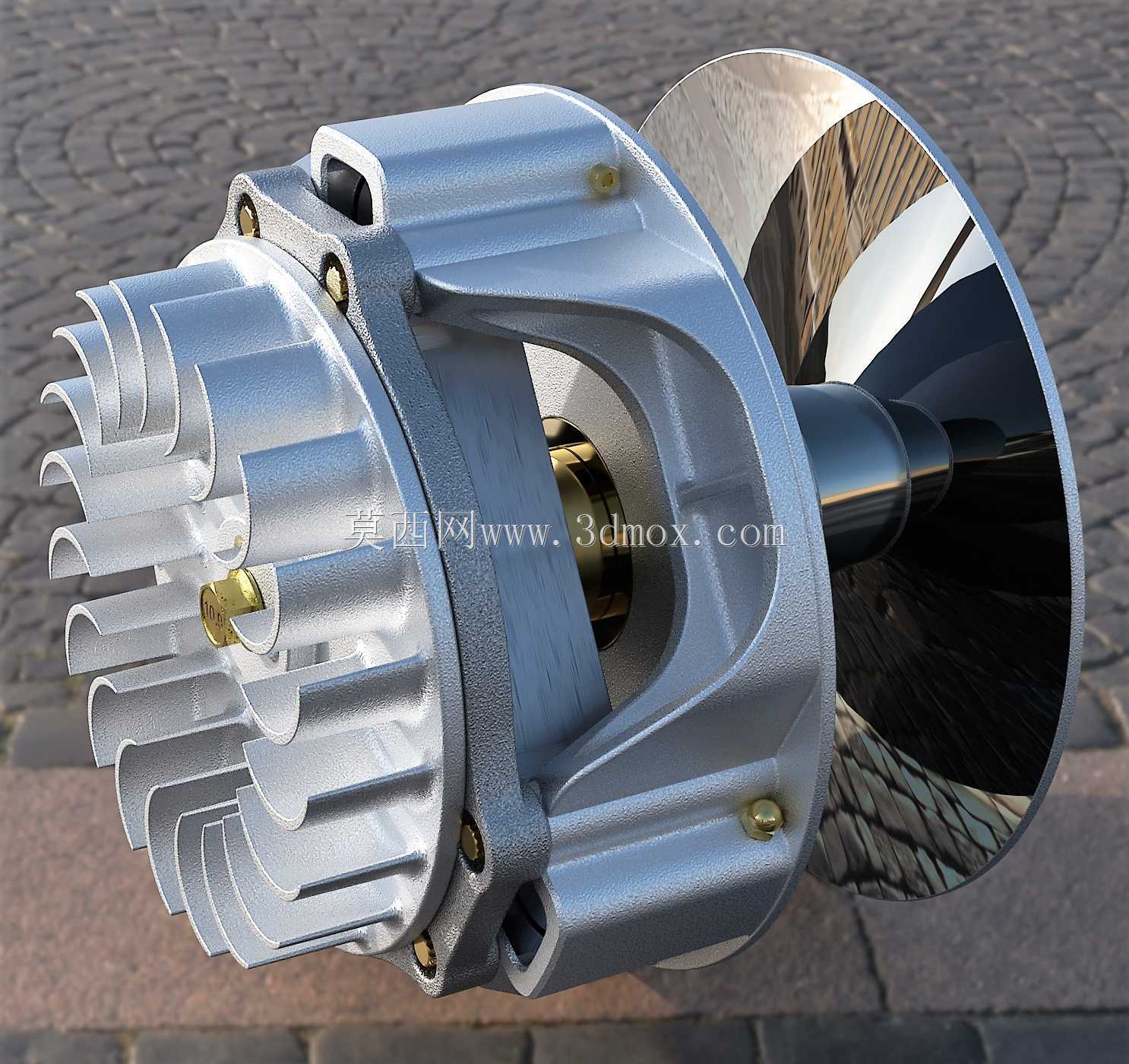

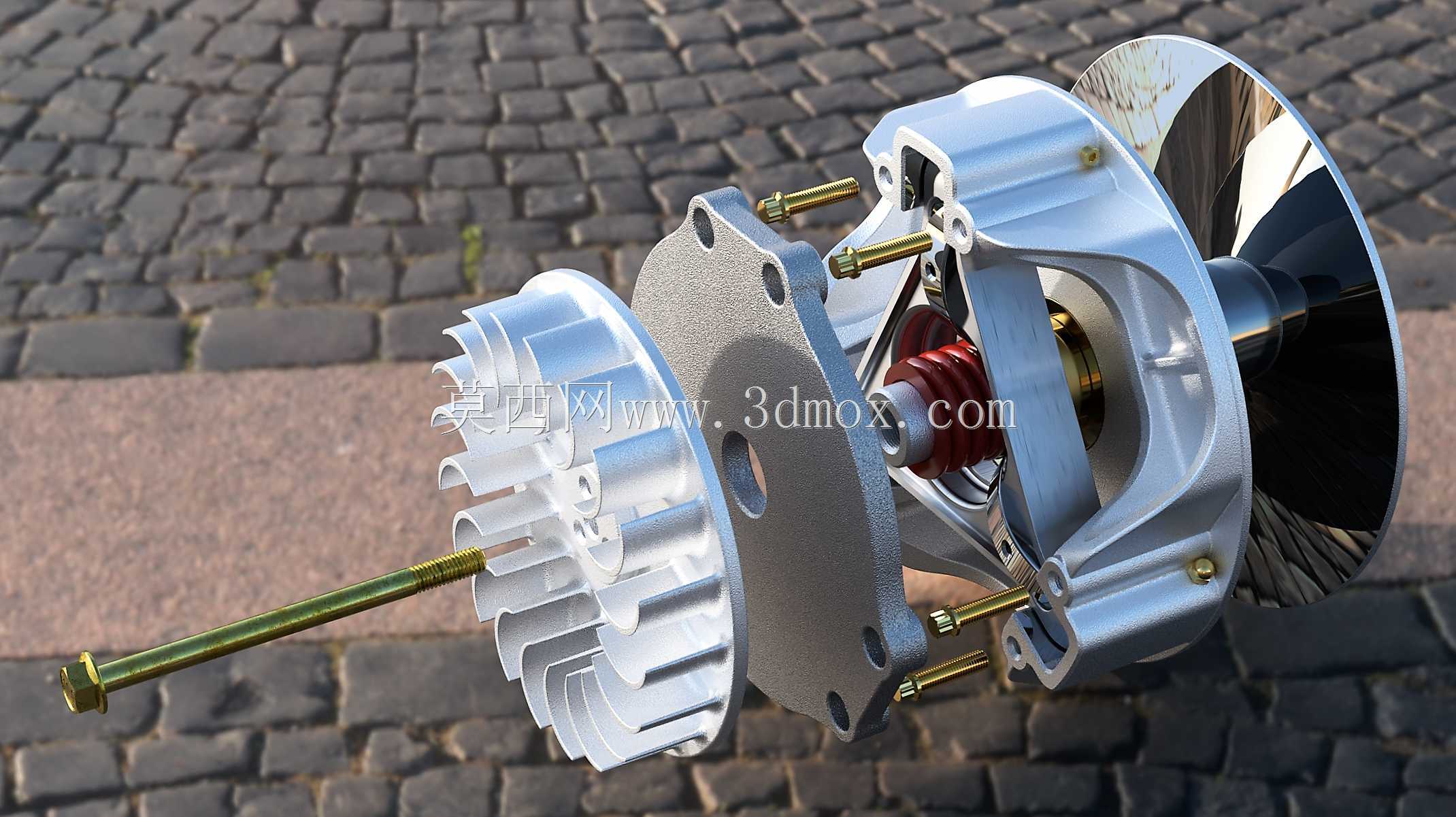

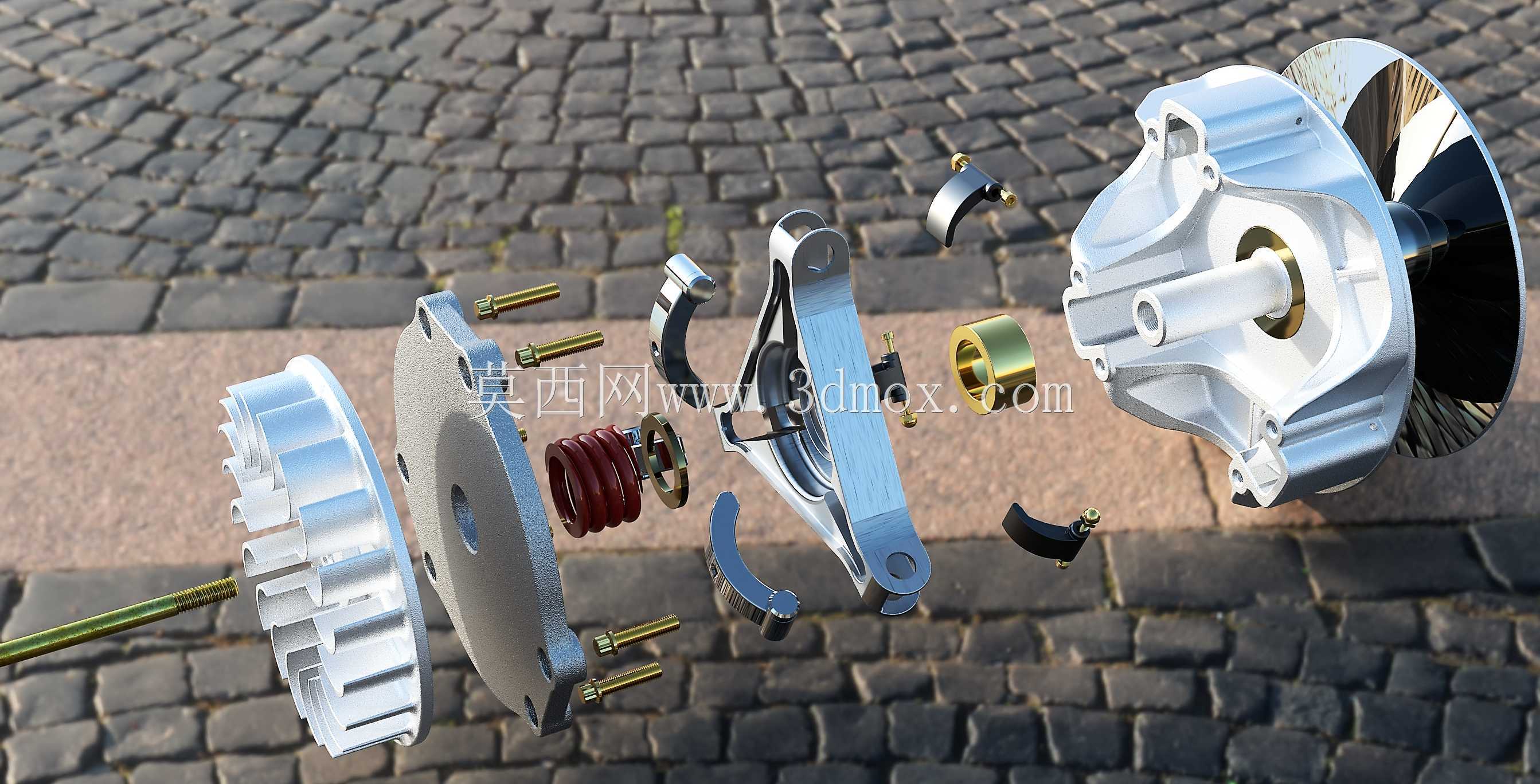

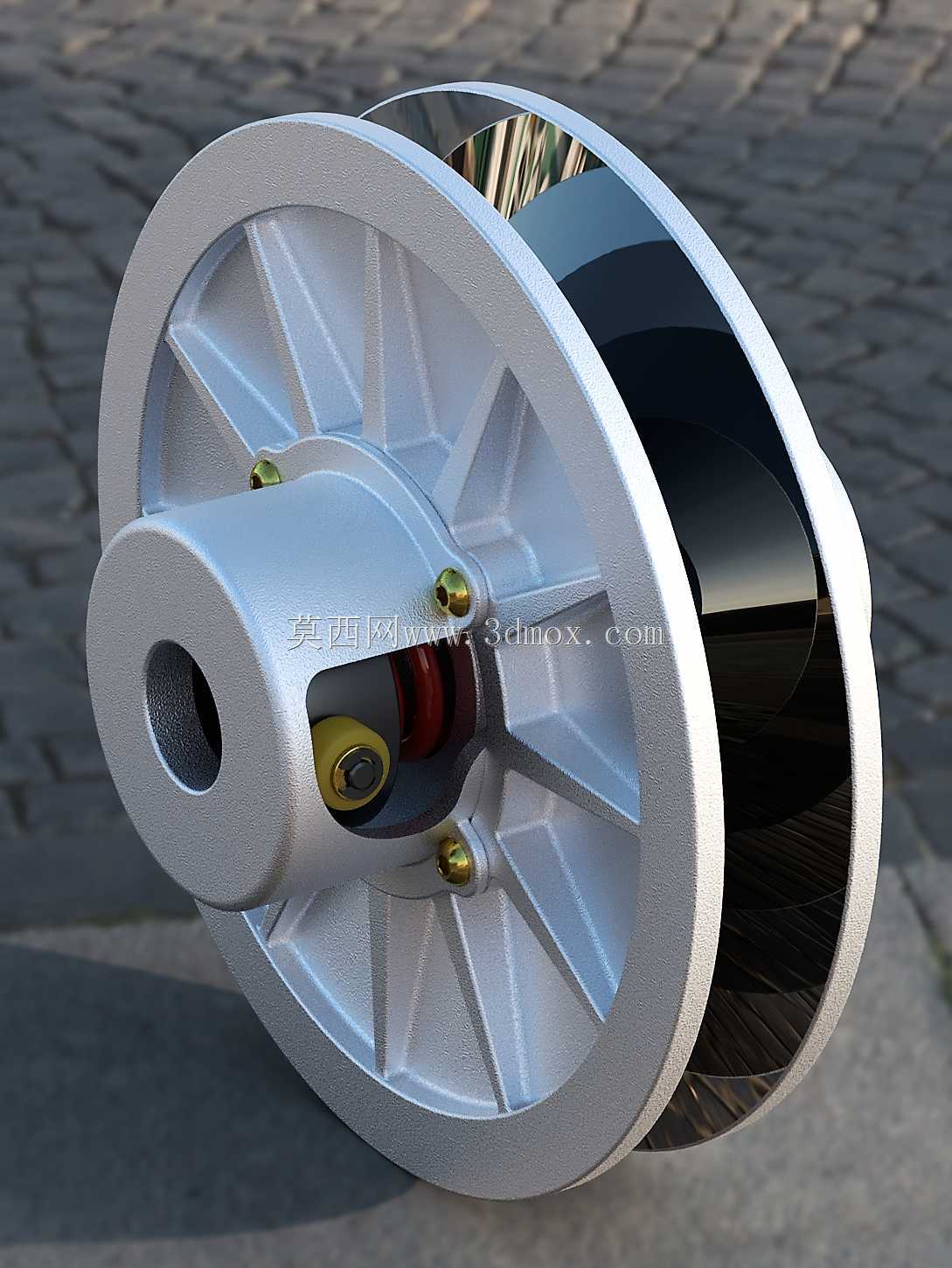

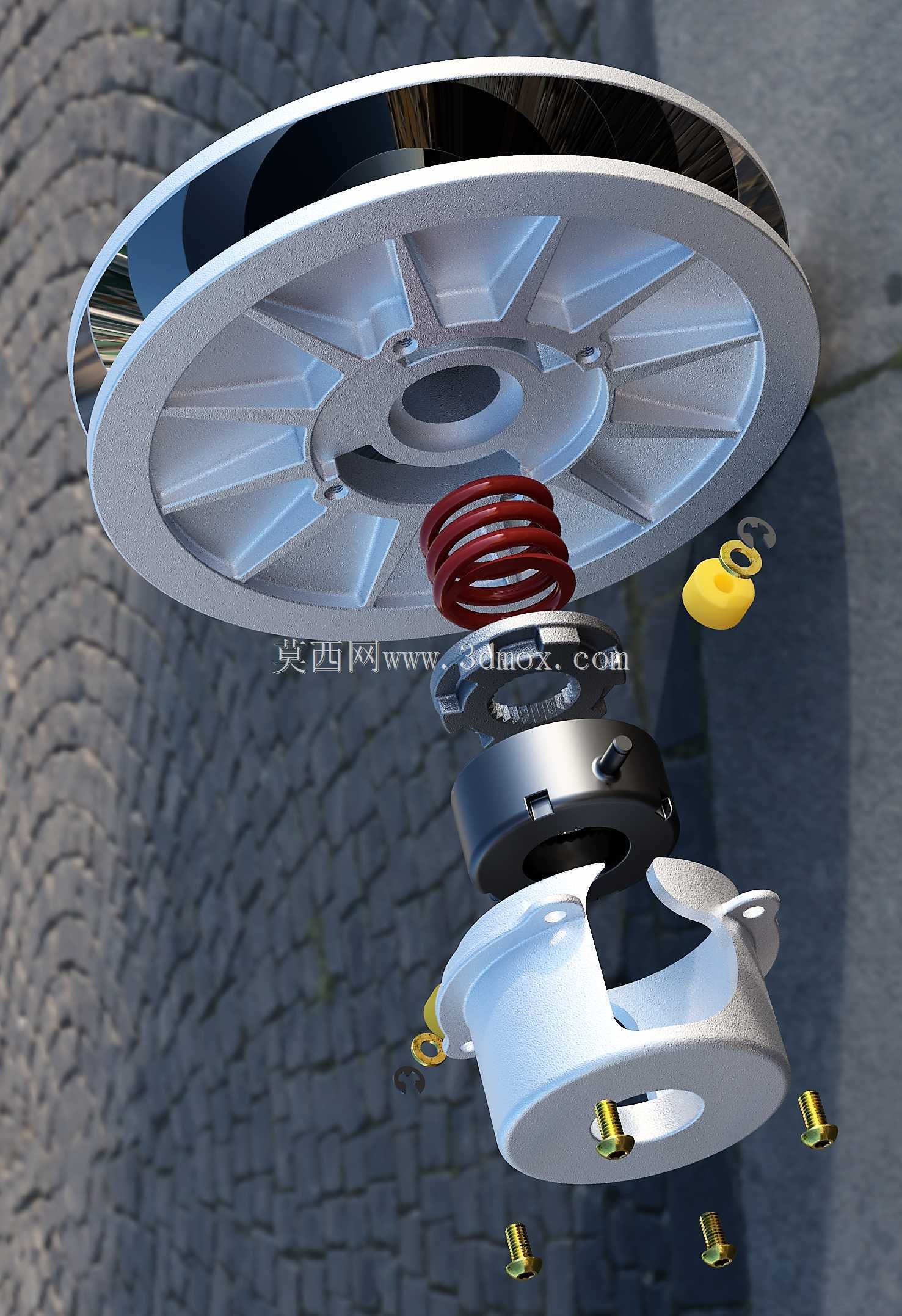

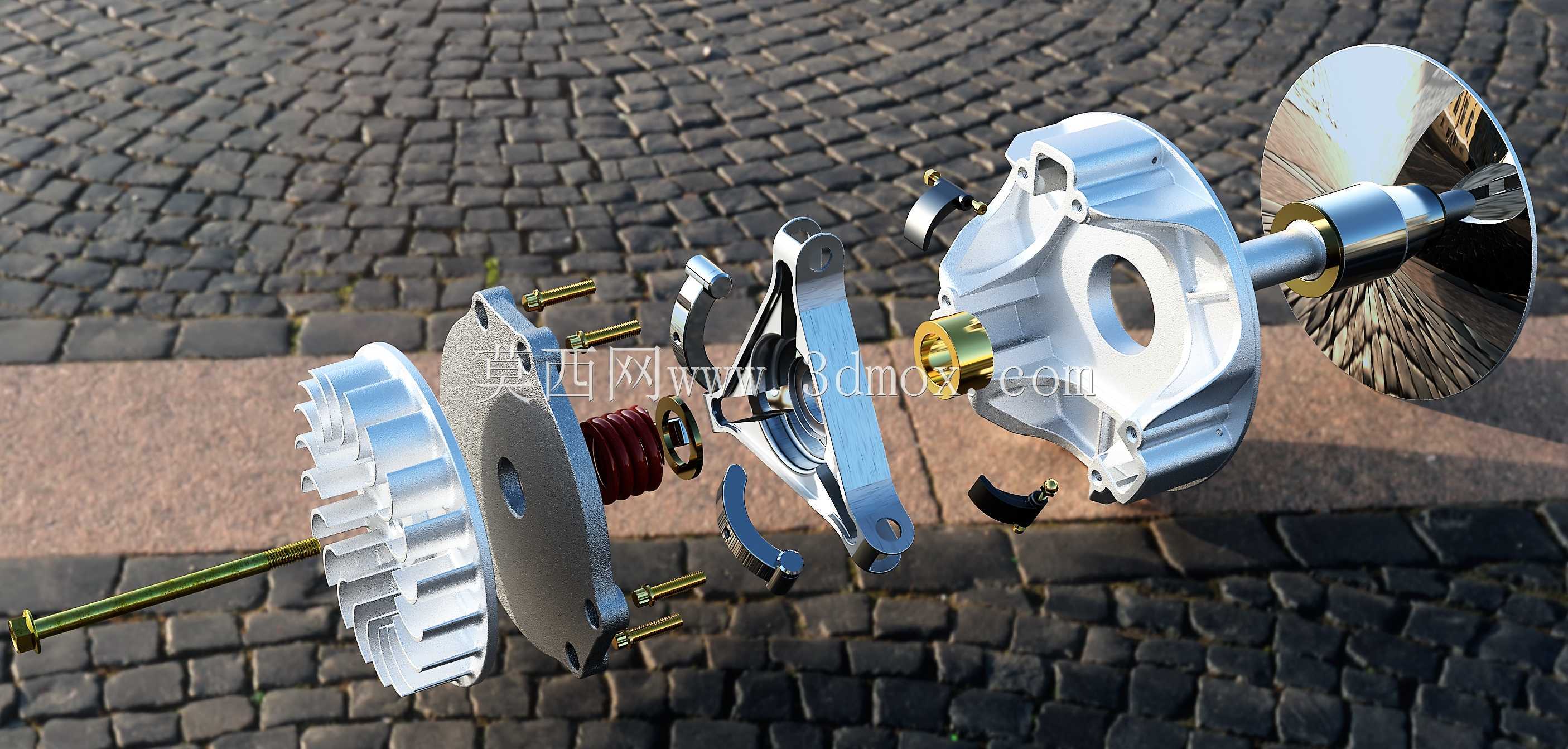

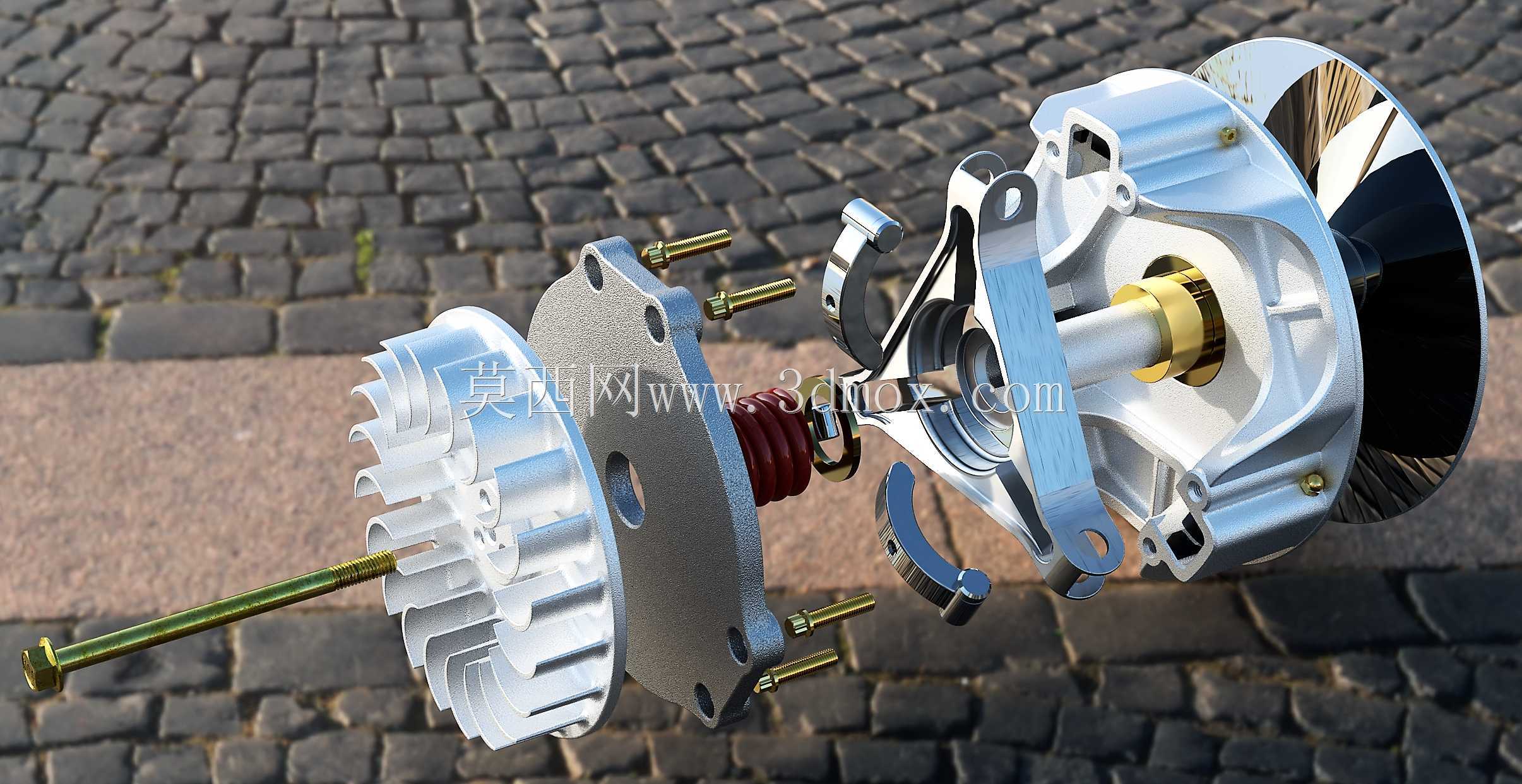

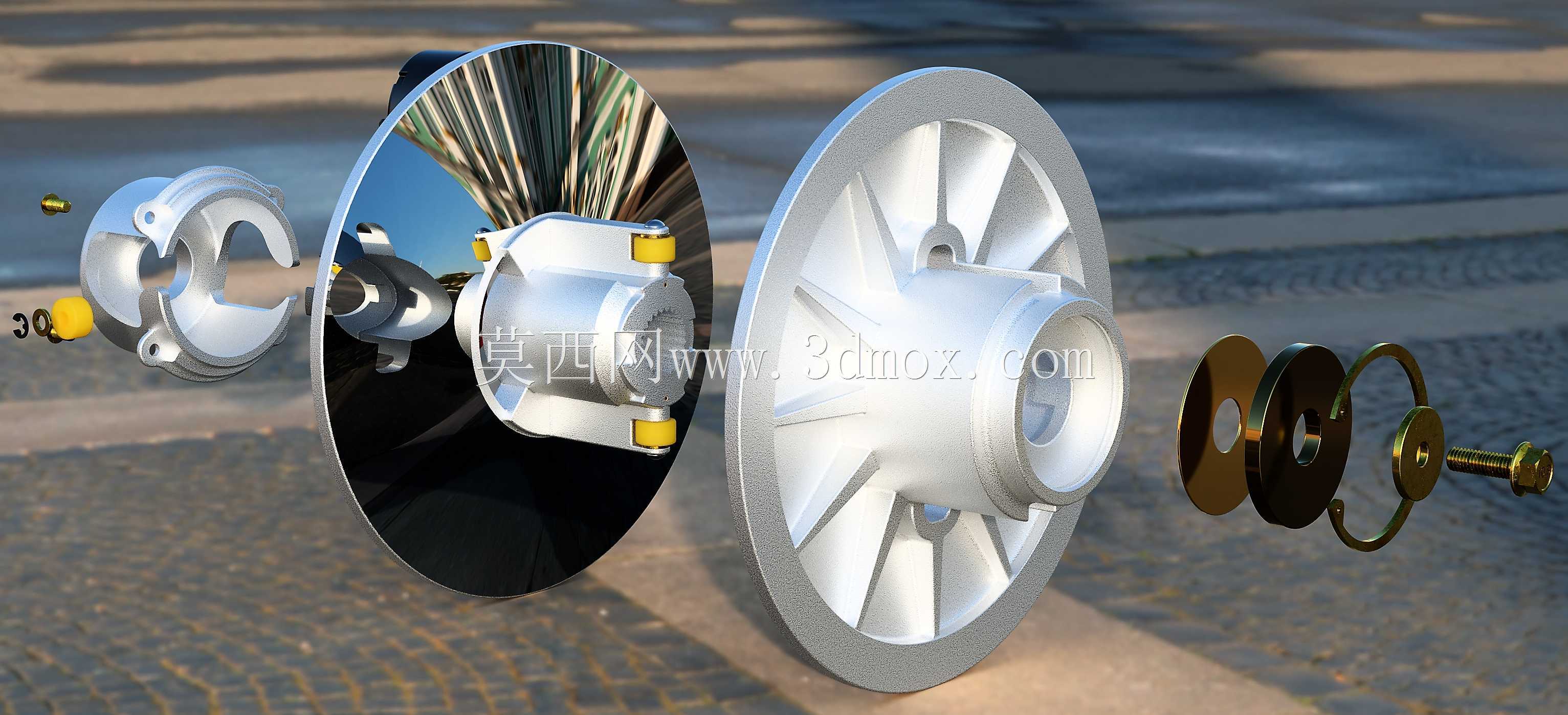

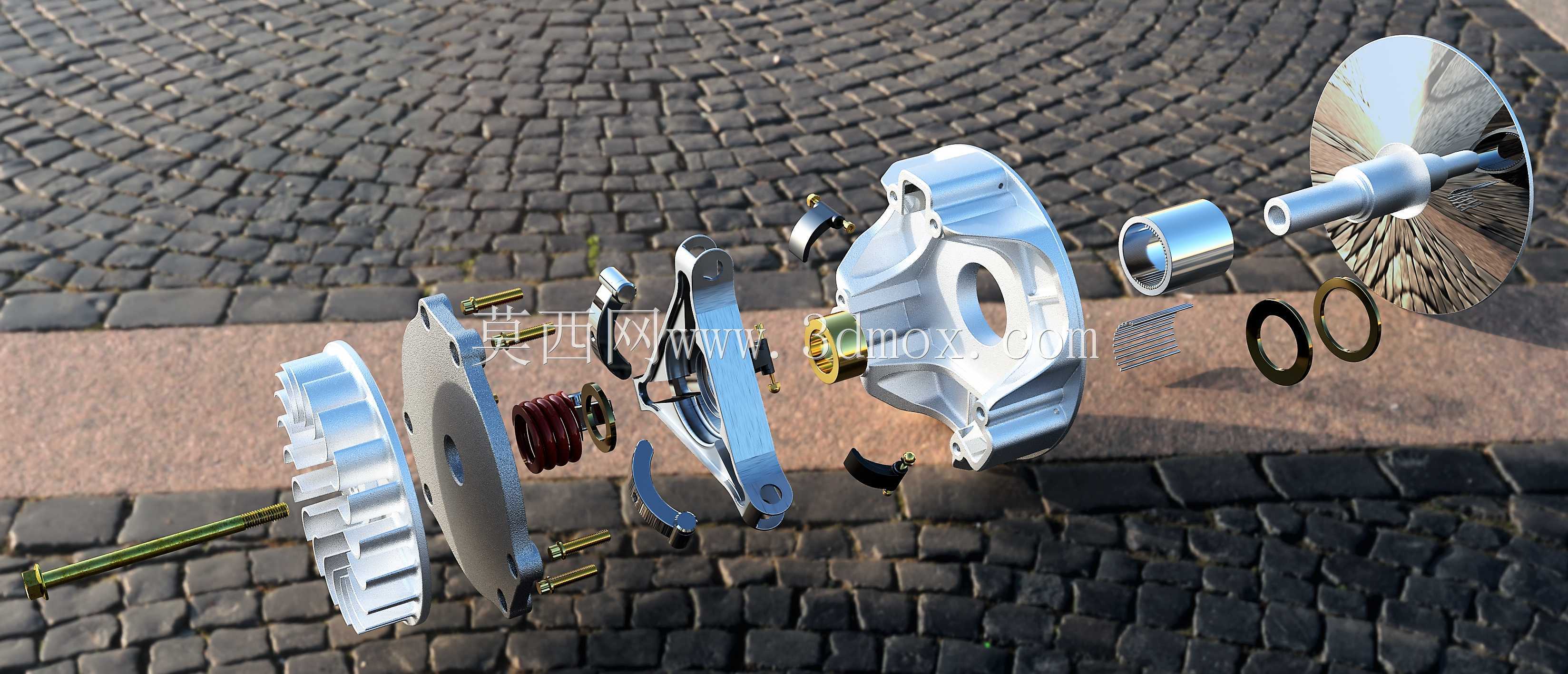

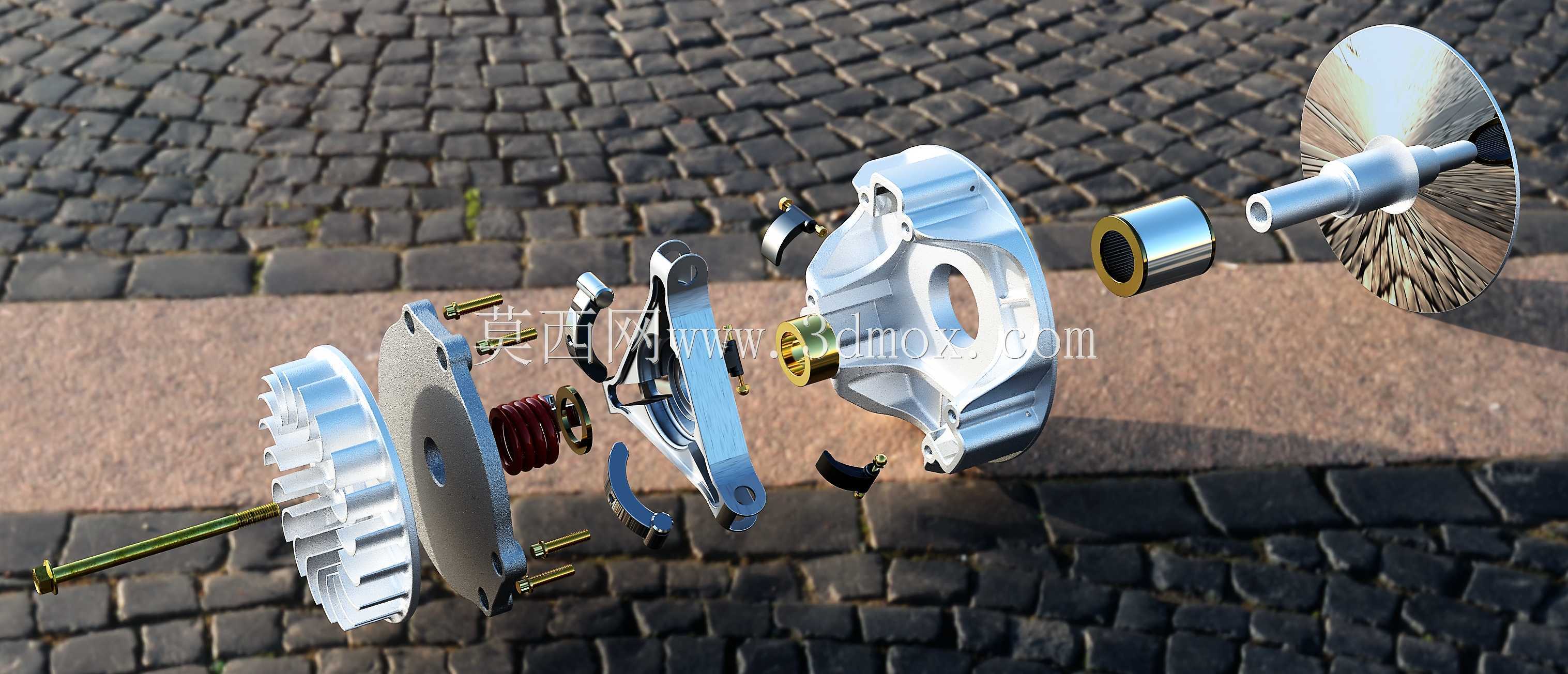

　　设计上整合了发动机制动功能结构，在轮组内部增设了单向锁止配合结构，当车辆减速、下坡滑行时，轮组可反向锁止带动发动机运转，利用发动机运转阻力实现车辆减速，替代部分行车制动的作用，避免长下坡路段制动系统过热失效，这一结构区别于传统无制动功能的CVT结构，更适配重载作业、坡地行驶的使用场景，提升非道路车辆行驶的安全冗余。从结构细节来看，主动轮包含固定锥面轮盘、可动锥面轮盘、离心配重结构与回位弹簧组件，发动机转速提升时，离心配重受离心力作用张开，推动可动轮盘向固定轮盘靠拢，挤压传动皮带向轮盘外缘移动，增大主动轮的有效工作直径；从动轮则内置扭矩凸轮结构与压紧弹簧，当负载增大时，凸轮结构受扭矩反作用力推动轮盘夹紧皮带，避免大负载下皮带打滑，

　　同时配合主动轮的直径变化，减小从动轮的有效工作直径，实现低速大扭矩输出，当车速提升负载降低时，从动轮弹簧推动可动盘复位，皮带向轮盘内缘移动，从动轮有效直径增大，实现高速巡航的低传动比匹配。安装边界方面，主动轮的安装轴孔与发动机输出轴采用花键配合，轴端设置锁紧螺纹孔，安装时需保证轮盘端面与轴的垂直度公差控制在0.05mm以内，避免运转过程中皮带偏磨；从动轮与变速箱输入轴同样采用花键定位，两轮的安装中心距需匹配传动皮带的标准长度，中心距偏差需控制在±2mm范围内，同时保证两轮轮槽的共面度偏差不超过0.1mm，防止皮带运转过程中出现脱槽、异常磨损问题。轮组的散热结构集成在可动轮盘外侧，设计有径向排布的散热鳍片，轮组高速运转时，

　　鳍片随轮盘转动带动周边空气流动，带走皮带摩擦、轮组滑动产生的热量，避免长时间高负载运转下轮组内部润滑脂失效、皮带橡胶过热老化。轮组的夹紧力标定经过多轮工况验证，低速大负载工况下从动轮对皮带的夹紧力可达到1200N以上，保证重载起步、爬坡时皮带不打滑，高速巡航状态下夹紧力自动降低，减少皮带与轮盘之间的摩擦损耗，延长传动皮带的使用寿命。整套结构没有额外的液压或电子控制单元，完全依靠机械结构的力平衡实现变速与制动功能，结构可靠性更高，在多尘、泥泞、高湿度的农林作业环境下，不会因为电子元件受潮、液压管路进尘出现故障，维护成本更低，日常使用仅需定期检查皮带磨损状态、轮盘锥面的清洁度，无需复杂的标定维护作业。在实际作业场景中，这套轮组可匹配20-30马力级别的汽油发动机，覆盖0-45km/h的行驶速度区间，低速状态下可输出足够的牵引力拖拽作业机具，高速状态下可满足场地间快速转场的需求，发动机制动功能可在坡度15度以内的下坡路段维持稳定车速，无需长时间踩压制动踏板，大幅降低驾驶员的操作强度，也减少了制动片的磨损更换频率。
