SAE巴哈全地形车用无级变速传动轮组

　　这套CVT传动轮组是专为SAE巴哈赛事全地形车开发的核心传动部件，在非铺装路面的越野行驶场景中，承担着发动机动力输出与车轮端扭矩传递的核心匹配作用。巴哈赛事的行驶工况极其复杂，涵盖泥泞路段、砂石坡道、连续颠簸路面甚至飞跃落地后的大扭矩冲击，常规有级变速箱很难在这种工况下持续保持发动机在最优动力区间运转，而这套CVT结构可以通过转速变化自动调整传动比，省去车手频繁换挡的操作，让车手能把更多注意力放在路线选择上，同时避免换挡过程中出现的动力中断，在爬坡、脱困等需要持续扭矩输出的场景下优势尤为明显。

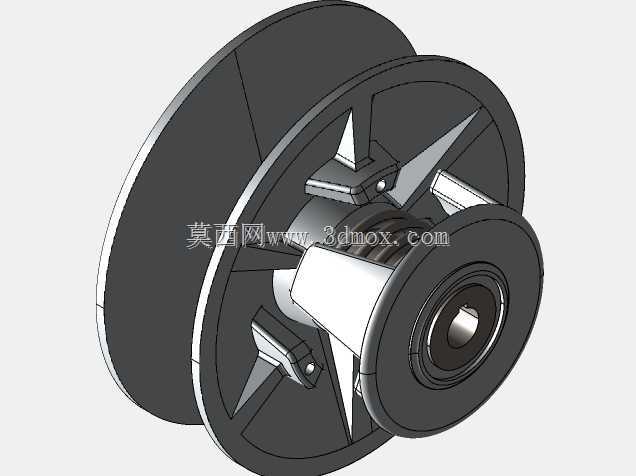

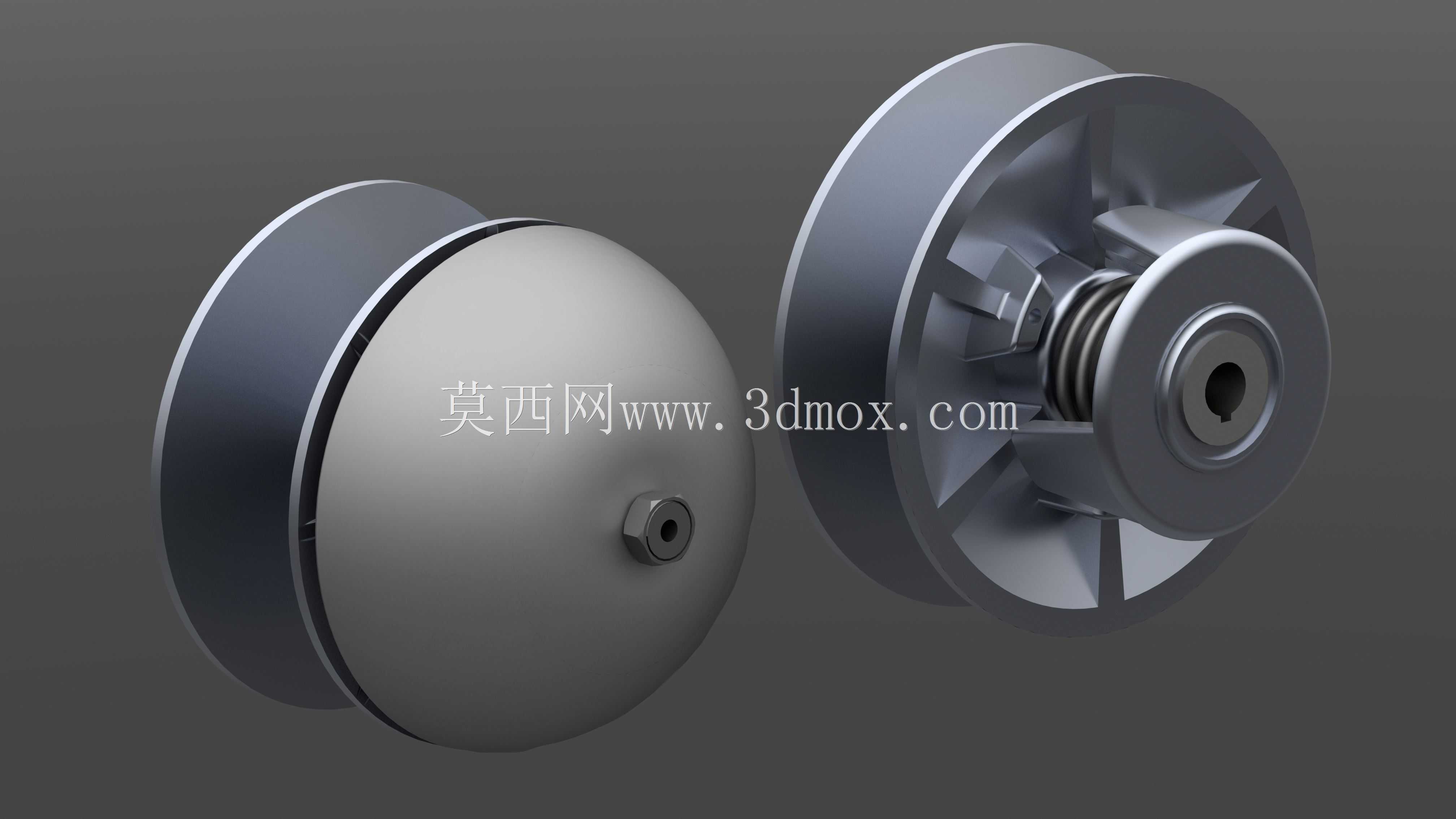

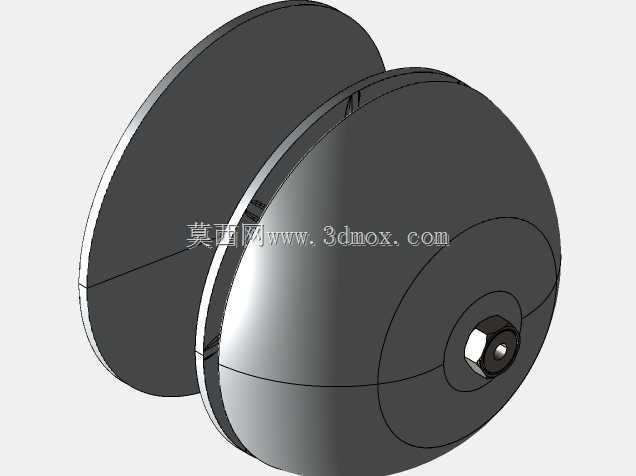

　　从结构功能来看，这套轮组分为主动轮与从动轮两个核心部分，主动轮与发动机输出轴连接，从动轮连接后续减速机构与传动轴。主动轮内部设置了离心式配重结构，当发动机转速升高时，配重块在离心力作用下向外甩开，推动动轮盘向定轮盘靠拢，挤压传动皮带增大主动轮的有效工作直径；与之对应，从动轮端内置了弹簧压紧结构，随着主动轮直径变化，从动轮的动轮盘会克服弹簧力轴向移动，减小自身有效工作直径，以此实现传动比的连续变化，整个过程不需要额外的电控或者液压系统介入，完全依靠机械结构的力平衡完成变速，结构可靠性远高于复杂的电控变速系统，非常适合巴哈赛车这种对故障率要求极高的使用场景。

　　设计过程中首先要匹配的是目标发动机的动力输出特性，巴哈赛车常用的小排量单缸发动机最大扭矩输出区间通常在中高转速段，因此主动轮的配重块质量、斜面倾角都需要经过反复调校，确保发动机进入最大扭矩区间时，CVT刚好开始进入升速阶段，避免低转速下变速过早导致的扭矩不足，也要防止高转速下变速滞后造成的发动机转速过高、动力浪费。从动轮的弹簧刚度选择同样关键，刚度过大会导致变速阻力过大，传动比无法升到最高，车辆极速上不去；刚度过小则会导致传动皮带压紧力不足，大扭矩输出时出现打滑，不仅损失动力，还会加剧皮带磨损，缩短传动系统的维护周期。

　　从安装边界来看，这套轮组的轴向尺寸经过了严格控制，主动轮的安装轴径匹配巴哈赛车常用的发动机输出轴规格，轮盘的最大外径不会超出发动机侧的安装空间，避免与车架、护板等周边部件发生运动干涉；从动轮的安装轴中心距与主动轮保持固定的设计值，确保传动皮带在最大、最小传动比位置都能保持合适的张紧度，不需要额外设置复杂的张紧轮结构，减少传动链路的零件数量。两个轮盘的工作面都做了合适的表面粗糙度处理，既保证足够的摩擦力传递扭矩，又不会因为表面过于粗糙加速皮带的磨损，轮盘边缘做了倒角处理，避免皮带在变速过程中被锐边割伤。

　　实际装车使用时，这套CVT轮组可以覆盖从零起步到最高车速的全传动比范围，起步阶段主动轮直径最小、从动轮直径最大，能提供足够的减速比放大发动机扭矩，满足车辆重载起步、爬陡坡的需求；随着车速提升，传动比连续变化，发动机始终保持在最优动力区间，不需要切断动力就能完成变速过程，在连续起伏的非铺装路面上，动力输出的平顺性远优于有级变速箱，能有效减少传动系统受到的冲击载荷，提升整个动力总成的使用寿命。针对巴哈赛事中常见的泥水侵入问题，轮组的内部转轴位置都设置了密封结构，防止泥沙进入转轴配合面造成磨损，弹簧与配重块的材质也做了相应的防锈耐磨处理，能适应潮湿、多泥沙的使用环境，不需要频繁拆解维护就能完成整个赛事周期的使用。
