斯图奇液压快换接头结构设计

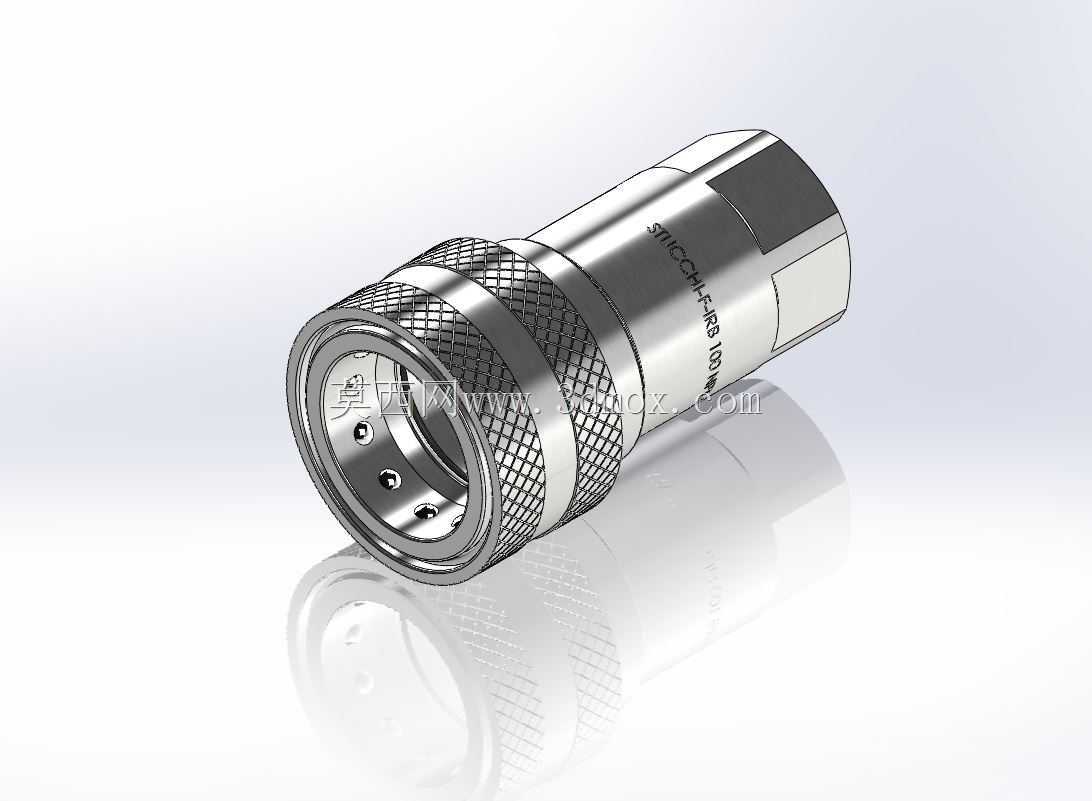

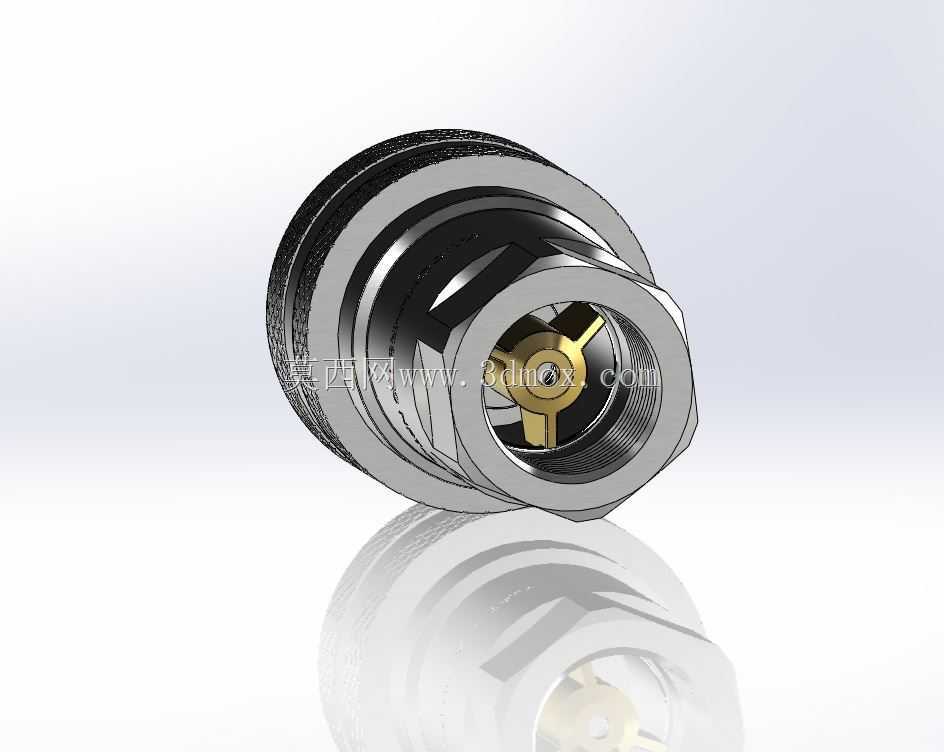

　　在液压系统的管路布设场景里，这类快换接头是绕不开的核心连接件，尤其是在需要频繁拆装管路的工况下，比如工程机械的属具更换、液压试验台的管路切换、移动式液压设备的管线快接场景，它的存在能大幅减少管路拆装的工作量，同时避免液压油泄漏造成的介质损耗与环境污染。从结构上看，这款接头采用了钢珠锁紧的核心结构，接头外圈的滚花纹理是特意设计的防滑结构，操作人员戴劳保手套操作时也能获得足够的摩擦力，无需额外工具就能完成对接与拆卸动作，对接时仅需要将公头插入母头，内部的钢珠会自动卡入公头的锁紧槽位，内置的单向阀芯会在对接完成后自动导通，断开时两端阀芯自动闭合，整个过程不会出现管路余压喷溅的问题。设计阶段首先要考虑的是通径与额定压力的匹配，

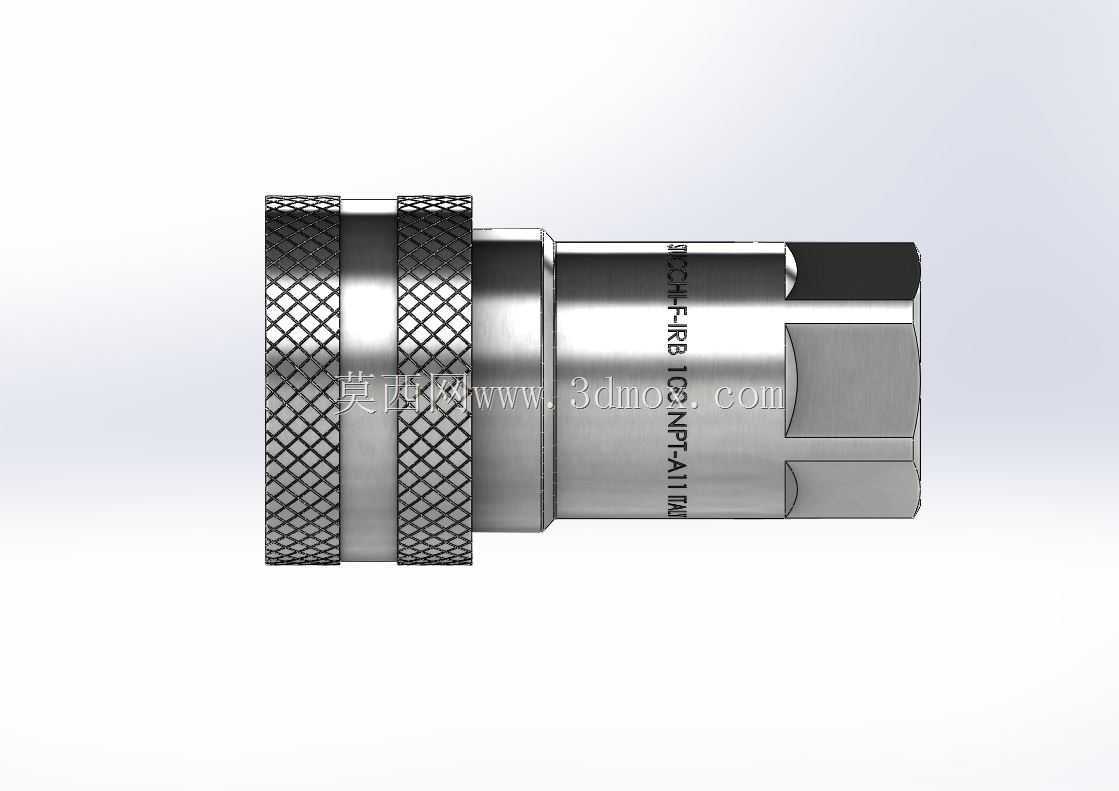

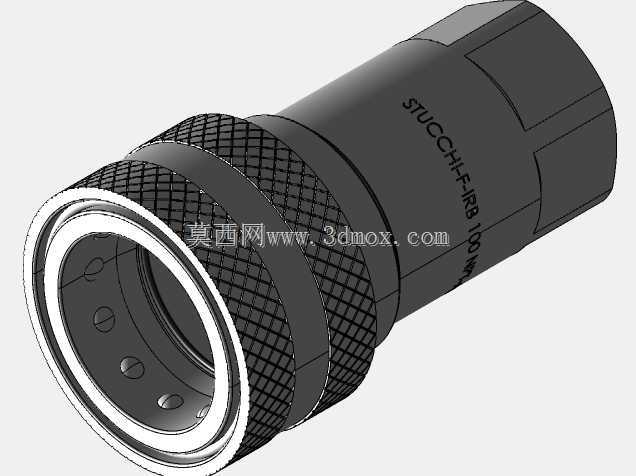

　　这类接头的通径直接决定了管路的流体通流能力，选型时需要对接系统的流量参数，避免通径过小造成管路压损过大，通径过大则会造成接头体积冗余，占用过多安装空间。接头的一端采用内螺纹连接结构，用于和固定管路端进行硬连接，螺纹规格的选型需要匹配常用的液压管路螺纹标准，保证和常规液压管路、阀块接口的通用性，安装时仅需要在螺纹处缠绕密封带或者加装组合密封垫就能完成密封，不需要额外的焊接工序，降低现场安装的难度。外形尺寸上，接头的主体外径控制在适配常用扳手空间的范围内，滚花段的长度刚好满足人手握持操作的行程需求，不会因为过长造成安装后与周边部件发生干涉，插入端的导向段做了倒角处理，对接时即使存在小范围的角度偏差，也能顺利导入母头内部，降低现场对接的对位难度。内部的流道做了平滑过渡处理，没有直角突变的结构，能减少液压油流经时的紊流与压损，同时避免流道死角残留液压油造成的介质污染，阀芯的密封件采用耐油橡胶材质，适配常规矿物液压油的工作环境，密封面的压紧量经过反复校核，既能保证断开时的密封性能，又不会因为压紧力过大造成对接阻力过高。锁紧钢珠的分布采用圆周均布设计，锁紧时受力均匀，在额定工作压力下不会出现脱开的风险，钢珠的槽位深度经过精确计算，既保证钢珠有足够的卡入量承受轴向拉力，又不会因为槽位过深造成钢珠卡滞无法复位。接头的外表面采用镀镍处理，能提升表面的防锈能力，在户外工况或者潮湿环境下使用也不会轻易出现锈蚀，滚花段的纹理采用网纹滚花，

　　相比直纹滚花能提供各个方向的摩擦力，不管是正向旋拧还是侧向插拔都能获得足够的防滑效果。在安装边界的考量上，这类接头安装后需要预留出足够的操作空间，也就是外圈滚花位置需要留出至少一个手指宽度的操作间隙，方便操作人员握持外圈完成解锁动作，对接公头的轴向插入行程需要在管路布设时提前预留，避免对接时管路长度不足造成强行拉扯。另外在液压系统存在残余压力的工况下，这类接头的结构设计也能支持带压对接吗？实际上常规型号的快换接头不建议带压操作，所以设计时在接头的尾部预留了测压接口的安装位？不对，这款接头本身没有额外测压口，所以在系统设计时需要在临近接头的位置设置卸压阀，拆装前先释放管路余压，避免对接时因为余压造成操作阻力过大或者密封件损坏。

　　从建模的角度来说，这类接头的建模难点在于钢珠锁紧机构的运动仿真，需要准确模拟钢珠在锁紧套移动时的径向位移，以及对接时公头顶开阀芯的行程关系，所有配合尺寸都需要严格按照密封件的压缩量要求来设定，比如阀芯处的O型圈压缩量控制在15%-25%之间，既能保证密封效果，又能降低阀芯的滑动阻力。另外接头的同轴度要求很高，公头和母头的对接面需要保证足够的同轴度，否则会造成单侧密封件磨损过快，缩短接头的使用寿命，所以在建模时需要以流道中心为基准，所有台阶面、螺纹、锁紧槽的位置都要以这个基准来标注形位公差，保证加工后的零件装配顺畅。在实际的设备选型中，这类接头经常用在叉车的属具油路上、挖掘机的破碎锤管路连接上、液压工具的供油管路上，相比传统的螺纹连接管路，拆装效率能提升数倍，而且不需要额外的工具，非常适合需要频繁更换液压执行元件的场景。
