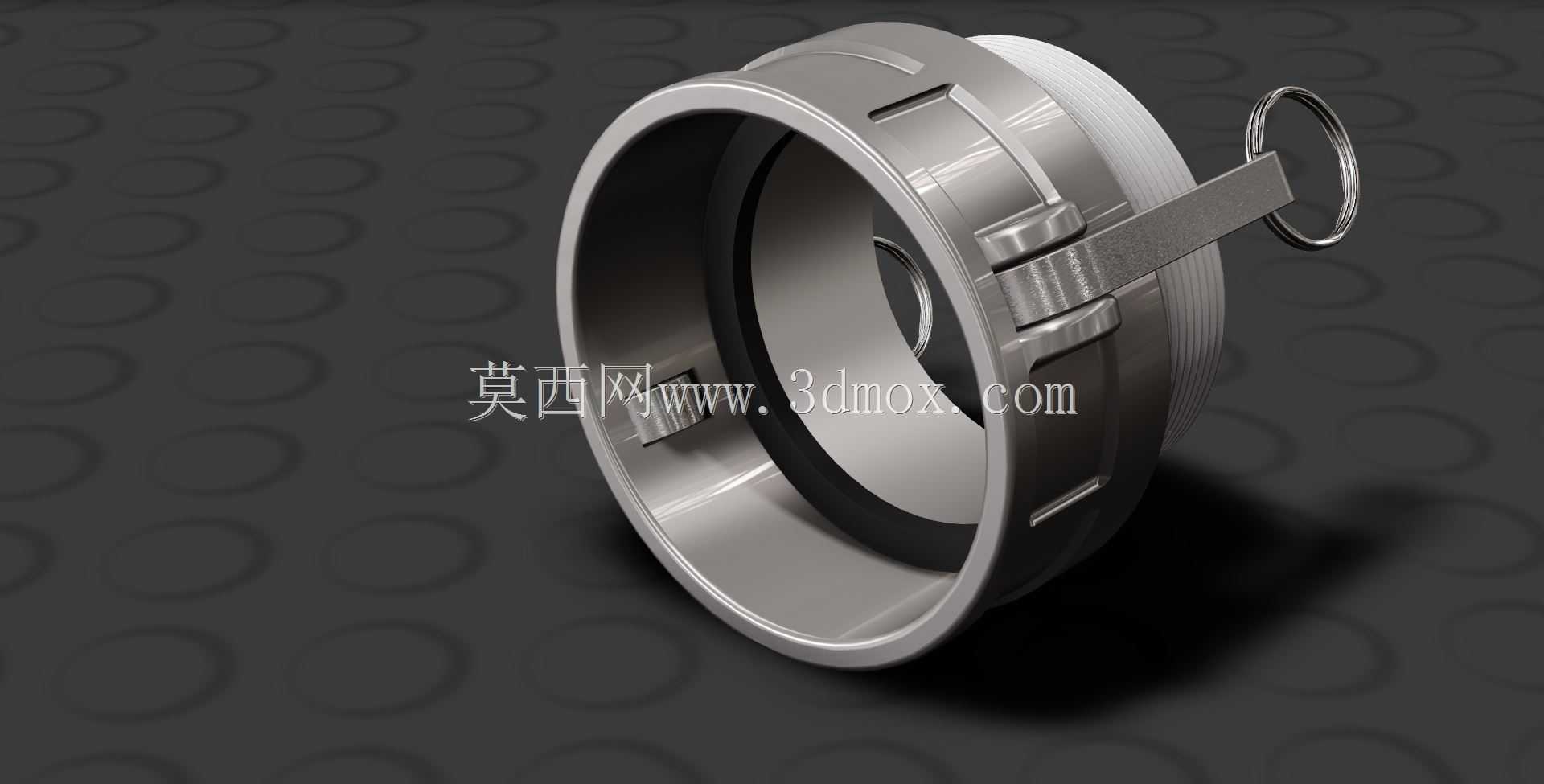

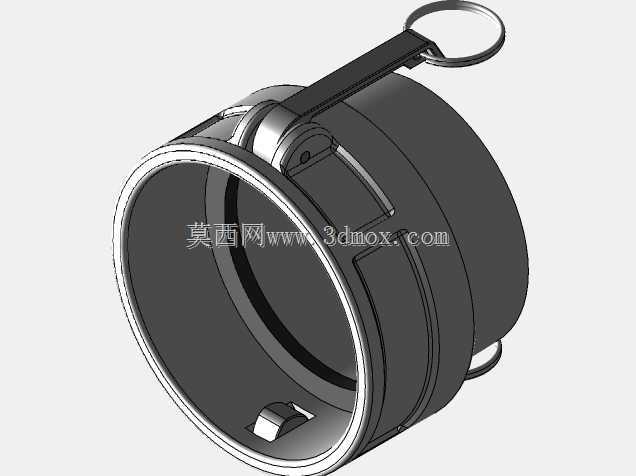

卡姆洛克633B型4寸内螺纹快接接头

　　在流体输送管路的快速接驳场景中，这类扳把式快接接头的应用覆盖了从石化介质转运、市政给排水应急作业、工农业流体装卸到车间压缩空气管网接驳的诸多工况，核心作用是在无需额外工具的前提下完成管路的快速通断，减少传统螺纹法兰连接的拆装耗时，同时降低接驳过程中的介质泄漏风险。这款内螺纹式快接属于凸轮锁紧式快接的B型结构，适配4英寸NPT内螺纹的管路端，接头本体采用金属材质加工，外部的锁紧扳把集成了防脱拉环结构，在接头与适配公头插接到位后，扳把下压即可通过内部凸轮结构压紧公头外壁的密封面，配套的密封垫圈嵌装在接头内部的密封槽内，可根据输送介质的特性更换丁腈橡胶、氟橡胶等不同材质的密封件，满足水、油品、部分弱腐蚀性化工介质的输送密封要求。

　　从结构设计逻辑来看，接头的内螺纹端用于和带对应外螺纹的管路、阀门或者设备接口硬连接，安装时可通过接头本体外部的六方或者防滑凸棱施加拧紧力矩，避免损伤锁紧机构；插接端的内壁做了导向倒角，公头插入时无需精准对位即可顺利滑入密封位，两个对称布置的锁紧扳把在扣合后会卡在公头的锁紧槽内，即便管路存在一定的轴向拉扯力也不会意外脱开，扳把末端的拉环既可以作为扳动时的受力点，也可以穿装保险销或者锁具，在长期接驳的工况下锁定扳把位置，防止作业过程中误碰导致接头脱开。从安装边界来看，这款接头的内螺纹端符合NPT锥管螺纹的密封标准，拧紧后依靠螺纹自身的锥度变形实现螺纹副的密封，无需额外缠绕过多生料带即可保证螺纹连接处无泄漏；

　　接头的整体外径在锁紧扳把完全扣合状态下的尺寸，需要在管路布局时预留足够的操作空间，尤其是扳把开合的行程范围内不能布置其他管路或者结构件，保证操作人员可以顺利扳动扳把完成拆装。在实际选型应用中，这类快接接头常和同系列的A型公头、D型内螺纹公头、C型软管公头搭配使用，组成不同的管路接驳组合，比如在软管和硬管的接驳位置，用这款B型内螺纹母头接硬管端，搭配C型软管公头接软管端，拆装时仅需要开合扳把即可完成管路断开，不需要转动整段管路或者软管，尤其适合需要频繁拆装的移动管路场景，比如槽罐车的装卸料管路、临时施工的供排水管路、车间内可移动的气动工具供气管路。在建模过程中，这类接头的结构细节需要重点关注几个部分：一是内部密封槽的尺寸公差，

　　槽宽和槽深需要匹配标准密封垫圈的尺寸，过松会导致垫圈在介质压力下移位，过紧则会导致垫圈压缩量过大提前老化失效；二是锁紧凸轮的轮廓曲线，要保证扳把在扣合行程中，凸轮对公头的压紧力逐步增大，在扳把到达死点位置时锁紧力达到最大值，同时不会出现扳把卡滞或者无法完全扣合的问题；三是扳把和本体的铰接位置的间隙控制，既要保证扳把可以灵活转动，又不能出现过大的旷量导致锁紧位置偏移；四是接头本体的壁厚设计，需要满足对应压力等级的强度要求，在介质工作压力范围内不会出现本体变形或者螺纹滑牙的问题。在实际工况使用中，这类快接接头的维护也相对简便，定期检查密封垫圈的磨损情况，出现老化或者划伤时及时更换，铰接位置定期涂抹少量润滑脂防止锈蚀卡滞，即可保证接头长期稳定工作，相比传统的法兰连接或者螺纹连接，拆装效率可以提升数倍，尤其在应急抢修、快速换接的作业场景下，能大幅缩短管路停机的时间，减少介质泄漏带来的物料损耗和安全隐患。
