KAMLOK733F型外螺纹NPT适配接头

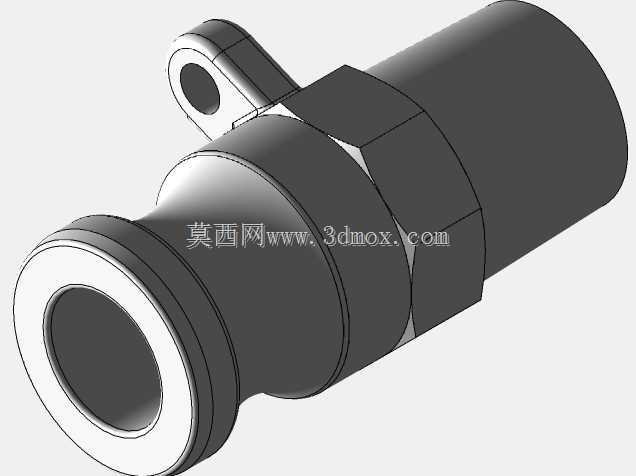

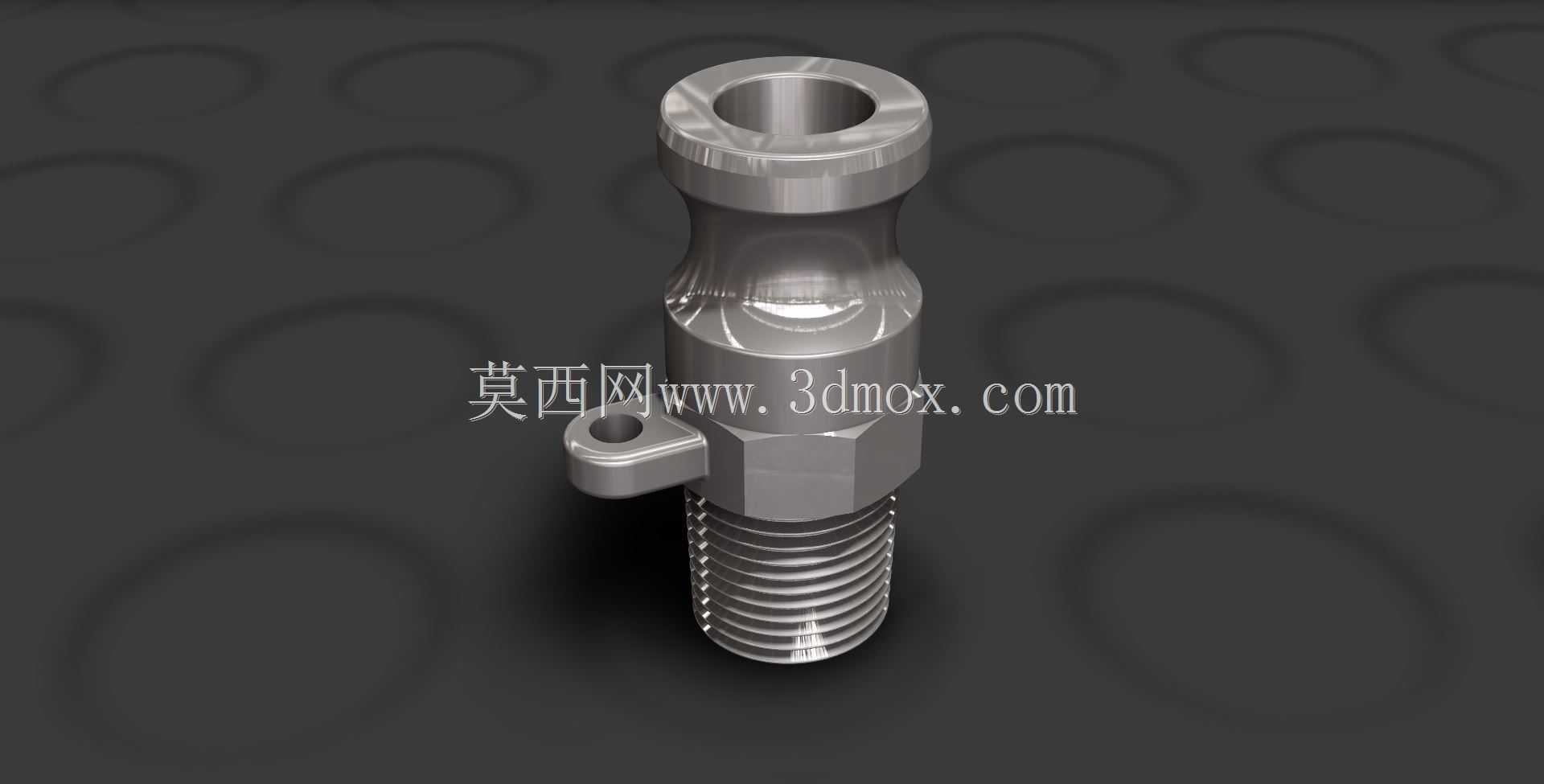

　　在流体输送管路的快速接驳场景中，这类适配接头是保障管路连接效率与密封可靠性的核心基础零件，尤其在石化、食品加工、市政给排水、工业流体输送等需要频繁拆装管路的作业场景里，适配接头的结构合理性直接影响现场作业效率与管路运行的泄漏风险。这款KAMLOK733F外螺纹适配接头，采用NPT锥管螺纹作为接入端的连接形式，NPT螺纹本身的锥度设计可以在螺纹旋合过程中通过牙型的挤压变形实现密封，无需额外加装密封垫片即可满足多数中低压流体输送场景的密封要求，适配常规的美标锥管螺纹管路接口。从结构设计来看，接头整体采用一体化加工成型思路，下部的外螺纹段预留了标准的六角扳拧工位，六角对边尺寸符合常规手动扳手、套筒工具的夹持标准，

　　现场安装时不需要定制专用工装，使用常规五金工具即可完成拧紧作业，扳拧工位的上下端面都做了退刀处理，避免螺纹加工过程中出现牙型不完整的问题，同时也能保证螺纹旋合到位后，六角端面可以和对接管路的安装面形成稳定的贴合限位。接头上部的凸轮锁紧配合端，严格遵循KAMLOK系列快速接头的通用尺寸规范，头部的环形凸缘尺寸与同系列母接头的锁紧凸轮槽完全匹配，对接时只需要将公头插入母接头，扳动母接头上的凸轮手柄即可完成锁紧，整个对接过程不需要旋转接头本体，对于已经完成固定排布的管路来说，这种无旋转的对接方式可以避免管路随接头转动产生的扭曲应力，尤其适合软管、薄壁管路这类抗扭性能较差的管路接驳场景。接头侧面设计的小型带孔凸耳，是专门用于防脱锁止的结构，

　　在接头完成对接锁紧后，可以使用钢丝、保险销穿过凸耳上的通孔，将接头与母接头的手柄部位进行绑定，避免设备运行过程中因为振动、管路拉扯导致凸轮手柄松脱，引发接头意外脱落的泄漏事故，这个细节设计在有振动工况的移动设备、工程机械管路系统中尤为实用。从安装边界来看，接头的整体轴向长度控制在紧凑范围内，在管路排布空间受限的机柜内部、设备夹层等狭小安装空间里，也能顺利完成安装操作，不会因为接头长度过长出现和周边零部件干涉的问题；接头的内部流道采用等径圆滑过渡设计，没有突兀的变径台阶，流体通过时的局部阻力损失更小，可以减少输送过程中的压力损耗，同时圆滑的内壁也不容易残留输送介质，在输送有一定粘度的流体、或者需要定期对管路进行CIP清洗的食品、

　　医药行业场景中，这种无死角的流道设计可以降低清洗难度，减少介质残留带来的污染风险。接头上部的锁紧配合段表面做了高光洁度处理，和母接头内部的密封件接触时，可以减少密封件的磨损，延长密封件的使用寿命，降低日常维护的更换频率。在实际选型应用中，这类接头常被用于流体输送管路的末端转接，比如在固定硬管管路末端加装该接头，就可以快速对接带KAMLOK母头的软管，实现临时管路的快速接驳，在工厂的流体分装、设备检修临时旁通、移动作业设备的管路连接等场景中，这种快速连接结构可以大幅减少管路拆装的时间，相比传统的螺纹连接、法兰连接，作业效率可以提升数倍，同时也能降低拆装过程中介质泄漏的概率。设计过程中，针对接头的受力薄弱位置，也就是六角段与上部锁紧段的衔接位置，做了圆角过渡处理，避免应力集中导致的接头断裂问题，在管路存在一定侧向拉扯力的工况下，这个过渡结构可以有效分散应力，提升接头的整体结构强度。
