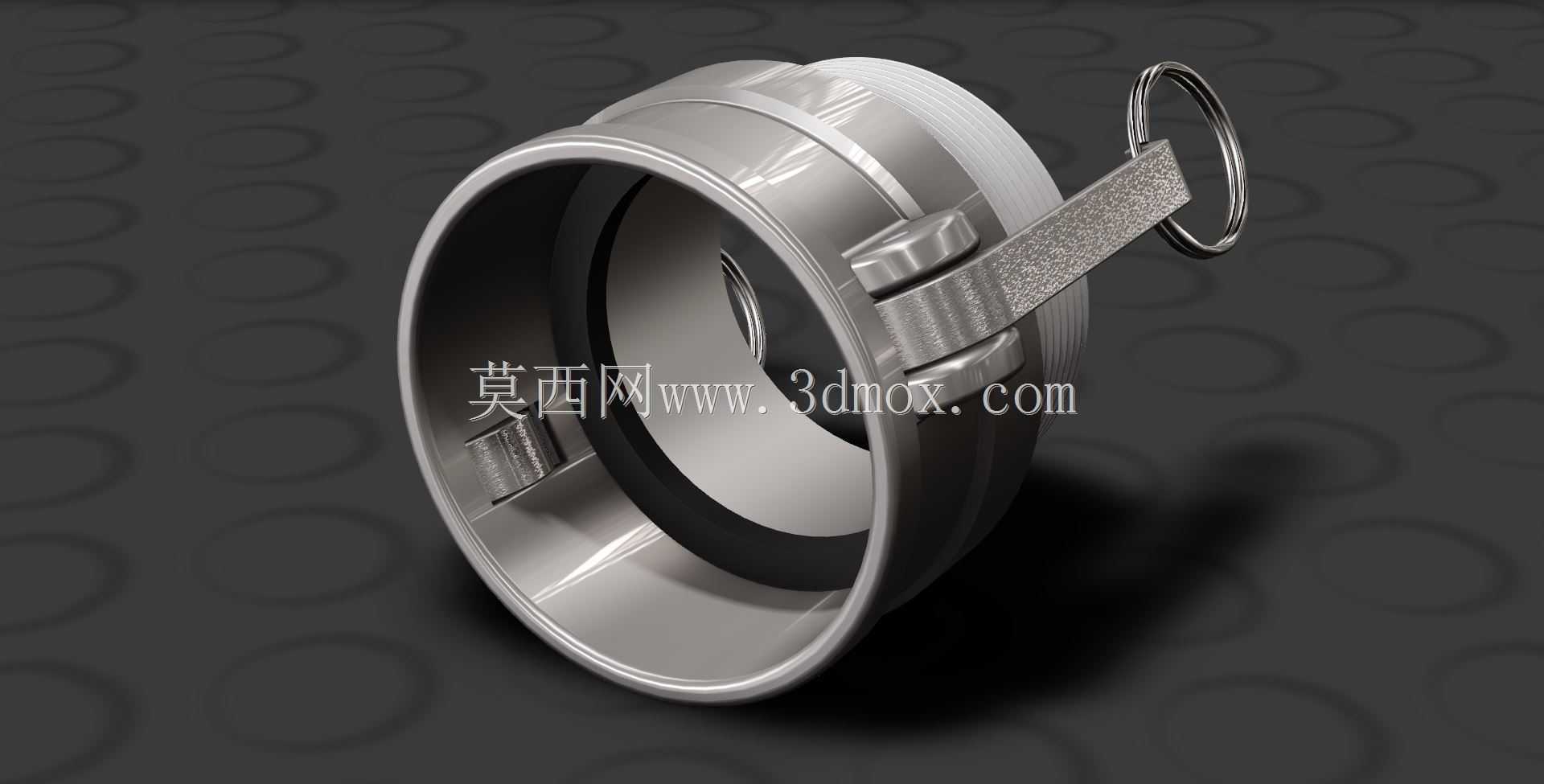

卡姆洛克3英寸内螺纹B型快接接头结构

　　在流体输送管路的快速接驳场景中，这类凸轮锁紧式快接接头的应用覆盖了从石化介质转运、市政供水应急、工业粉体输送到农用灌溉管线的多个作业场景，相比传统螺纹紧固、法兰栓接的管路连接形式，它无需额外工具即可完成管路的通断操作，能大幅缩短管线拆装的作业时长，降低现场作业的劳动强度。这款3英寸NPT内螺纹的B型接头，属于卡姆洛克接头系列里的母头端内螺纹款式，适配同规格的公头快速插接，接头本体采用金属材质加工，内部设置有密封胶圈，插接到位后能实现管路的密封连通，避免输送介质出现渗漏问题。从结构设计来看，接头的锁紧机构采用凸轮压杆搭配拉环的结构，压杆与接头本体通过销轴铰接，当公头插入母头内腔后，扳动压杆即可通过凸轮结构压紧公头的定位台阶，

　　实现轴向的锁紧固定，端部的拉环既可以作为压杆扳动的受力点，也能在接头解锁后挂接防尘盖或者固定销，避免接头在非连接状态下进入杂物。接头的连接端采用标准NPT锥管内螺纹，加工时严格遵循锥管螺纹的锥度要求，螺纹拧紧后依靠牙型的过盈配合实现螺纹端的密封，无需额外缠绕过多密封材料即可保证与对应外螺纹管路件的可靠连接，螺纹端的外圆做了滚花或者台阶处理，方便安装时使用管钳夹持施力，避免夹持部位打滑损伤接头表面。在安装边界上，这款接头的轴向总长度在插接锁紧后不会占用过多管路空间，压杆扳动的行程范围内需要预留足够的操作空间，避免周边管路或者结构件干涉压杆的开合动作，接头的通径与3英寸管路的通径保持一致，内部流道没有突兀的变径结构，

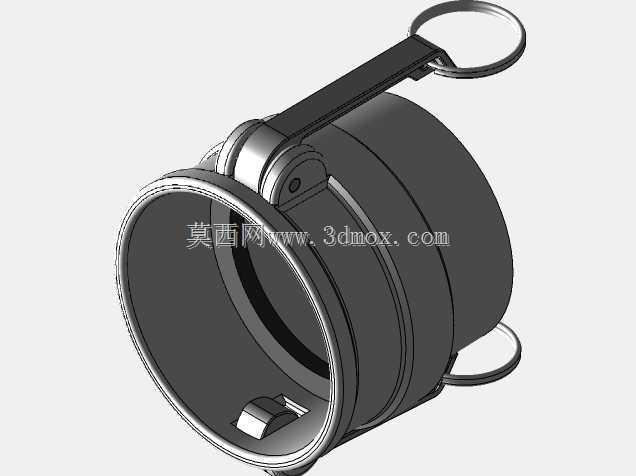

　　能减少介质流经时的阻力损失，不管是输送液态水、油品，还是颗粒状的粉体物料，都能保证顺畅的流通效果。日常使用中，这类接头的锁紧压杆需要定期检查销轴的磨损情况，内部的密封胶圈如果出现老化、划伤要及时更换，避免密封失效导致介质泄漏，在接驳有压力的管路时，需要先确认压杆已经完全锁止到位再开启管路阀门，避免带压状态下接头脱开引发安全事故。从建模的细节来看，接头的外形曲面过渡都做了圆角处理，没有尖锐的棱角，既避免了加工时的应力集中问题，也能防止现场操作人员安装时被划伤，锁紧压杆的表面做了防滑纹理处理，手上沾有油污或者水渍时也能顺利扳动压杆完成锁紧或者解锁操作，接头的金属表面做了抛光或者防腐镀层处理，能适应户外潮湿、有轻微腐蚀的作业环境，

　　延长接头的实际使用寿命。在设备选型匹配时，除了确认螺纹规格和通径参数，还要根据输送介质的特性选择对应材质的密封件和本体材质，比如输送腐蚀性化工介质时需要选用不锈钢本体搭配氟橡胶密封圈，输送普通清水时采用常规碳钢或者铝合金本体搭配丁腈橡胶密封圈即可，不同材质的选型直接决定了接头在对应工况下的使用寿命和密封可靠性。
