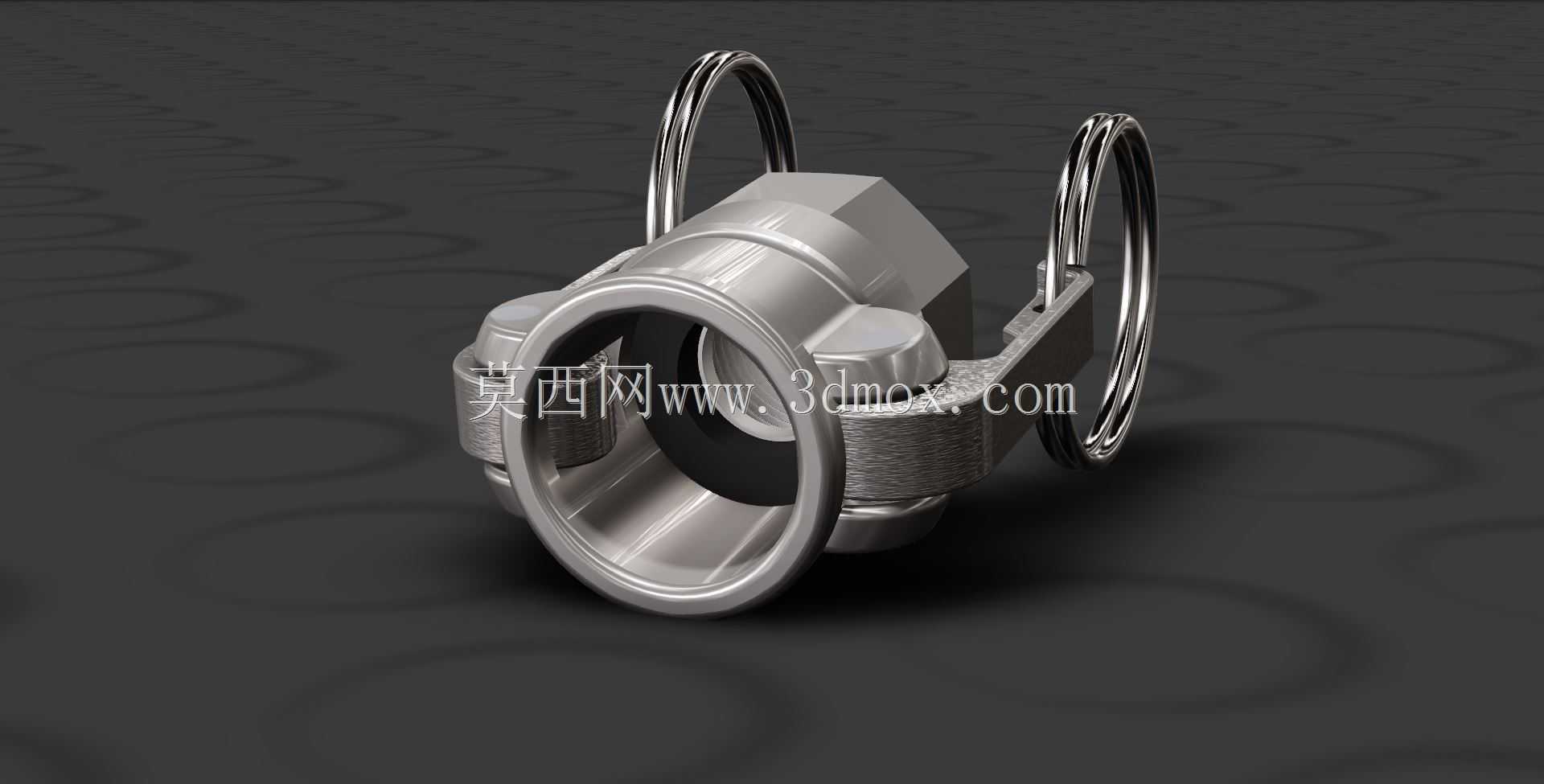

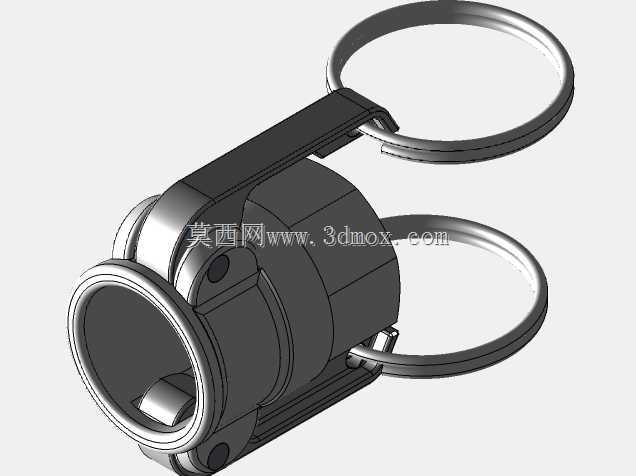

卡姆洛克633D型内螺纹快接接头结构

　　在流体输送管路的布设与运维场景中，快接接头的应用覆盖了从石化介质转运、工业给排水、气动系统布线到农用喷灌管路接驳的诸多领域，这类部件的核心价值在于无需额外工具即可完成管路的快速通断操作，大幅降低管路拆装的作业时长，减少介质泄漏的风险。本次涉及的卡姆洛克633D型内螺纹快接结构，属于凸轮锁紧式快接的典型D型结构，这类结构在实际工况中主要适配带外螺纹的管路端头，通过内螺纹实现与固定管路端的刚性连接，再通过凸轮锁紧结构与适配的公头端完成快速对接。从实际功能特性来看，该接头采用双侧凸轮把手的锁紧结构，对接时仅需将公头插入接头本体后压下两侧把手，即可通过凸轮的偏心行程推动锁紧卡块压紧公头端头的密封面，配合内置的密封胶圈实现端面密封，

　　这种锁紧方式的优势在于操作力小，锁紧可靠，在带压工况下不会因为管路振动出现松脱，同时解锁时仅需扳起两侧把手即可拔出公头，单人即可完成操作，适合需要频繁拆装管路的作业场景，比如槽罐车的装卸料口、移动泵站的管路接驳、临时施工管路的快速铺设等场景。在设计思路上，该接头的本体采用锻压成型的金属基体，流道部分做了平滑过渡处理，避免介质流经时出现紊流与压损，内螺纹端采用标准NPT锥管螺纹设计，锥度为1:16，拧紧后依靠螺纹自身的锥度变形实现螺纹副的密封，无需额外缠绕密封带即可满足中低压工况的密封要求，当然在高压工况下仍可配合密封填料提升密封可靠性。两侧的凸轮把手采用销轴与本体连接，销轴孔处做了耐磨衬套设计，避免反复开合操作造成本体的磨损，

　　延长接头的整体使用寿命，把手的外形做了圆弧过渡处理，操作时不会割伤操作人员的手部，同时把手的开合角度经过优化，压下后把手贴合本体外侧轮廓，不会突出本体过多造成磕碰，也避免了外部物件勾挂导致把手意外抬起解锁的风险。从安装边界来看，该接头的内螺纹端为标准NPT管螺纹，安装时需要保证对接的外螺纹端的螺纹规格匹配，螺纹有效旋合长度满足标准要求，避免旋合过短造成密封失效或者连接强度不足；接头对接端的插入深度有明确的尺寸限位，公头插入后会抵到本体内部的限位台阶，此时两侧凸轮把手刚好可以压到位，安装时需要确认公头插到底再锁紧把手，避免插入不到位造成密封失效或者锁紧不牢。接头的整体外形尺寸紧凑，双侧把手展开时的最大外径满足常规管路布设的空间要求，

　　在狭窄的管路布设空间内也可以完成操作，不会因为空间不足导致把手无法正常开合。在实际选型应用中，这类接头需要根据输送介质的特性选择对应的本体材质与密封材质，比如输送腐蚀性化工介质时需要选择不锈钢本体搭配氟橡胶密封，输送水性介质时可以选择黄铜或者铝合金本体搭配丁腈橡胶密封，同时需要根据管路的工作压力选择对应压力等级的接头，避免超压使用造成接头损坏或者介质泄漏。另外在日常维护中，需要定期检查凸轮锁紧机构的销轴磨损情况，以及内部密封圈的老化情况，当密封圈出现破损或者老化失去弹性时需要及时更换，避免出现泄漏，凸轮的锁紧面如果出现磨损导致锁紧力不足时，也需要及时更换接头或者维修锁紧机构，保证连接的可靠性。这类快接接头的三维结构建模过程中，需要重点保证凸轮轮廓的精度，因为凸轮的偏心行程直接决定了锁紧的行程与锁紧力，如果凸轮轮廓建模偏差，会导致把手压下后锁紧力不足或者无法完全压到位，同时内螺纹的建模需要符合NPT锥管螺纹的标准参数，保证螺纹的旋合性能，流道的过渡曲面需要做平滑处理，避免出现锐角或者台阶造成介质流动阻力增大。
