嵌入式带轨迹球不锈钢工业键盘设计

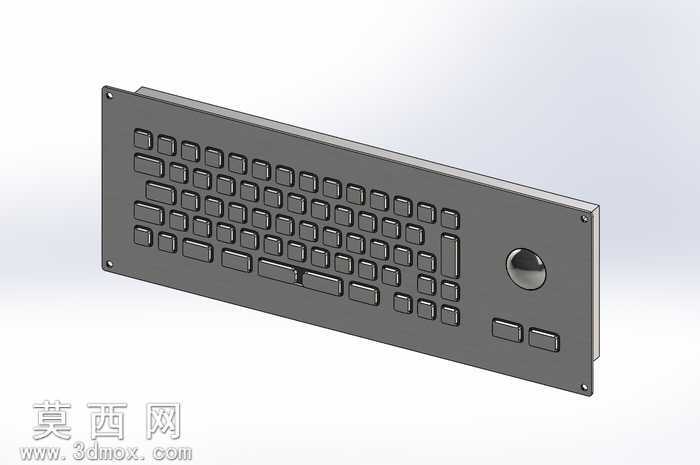

本款工业键盘采用SolidWorks进行全参数化三维建模，整体为嵌入式安装的金属面板结构，建模过程中严格遵循工控外设的安装尺寸规范，对面板四角的安装固定孔位、按键排布间距、轨迹球安装腔体、侧边功能按键的位置都进行了精准的尺寸约束，确保模型可直接对接生产开模的尺寸校验需求。建模阶段先绘制整体面板的拉伸基体，对面板边缘做小半径倒角处理，避免安装时的锐边划伤，随后逐个构建按键的键帽、键轴安装位特征，键帽采用符合工业操作习惯的凹陷弧面设计，建模时对每个键帽的拔模角度做了统一设置，适配注塑或金属冲压的加工工艺要求。右侧集成的轨迹球模块单独构建了装配层级，包含球体容纳腔、定位环、底部触发传感器的安装位，轨迹球下方的两个功能按键与主键盘区的按键做了结构上的区分，加大了按键触发行程的预留空间，适配戴手套操作的工业场景需求。材质渲染阶段，整体面板赋予拉丝不锈钢材质，调整金属粗糙度参数模拟真实工业设备的金属哑光质感，键帽赋予深灰色耐磨工程塑料材质，添加细微的颗粒纹理模拟长期使用的耐磨表面效果，轨迹球赋予亮面金属质感，与面板的拉丝质感形成视觉区分，渲染时采用工业产品常用的侧上方柔光打光，清晰呈现面板的结构层次与按键的排布逻辑，避免过度反光掩盖结构细节。设计思路上围绕工业场景的严苛使用需求展开，全密封的面板结构可实现防水防尘效果，坚固的不锈钢面板可抵御外力冲击，一体化的轨迹球设计省去了外接鼠标的空间需求，适配机柜、工控操作台、嵌入式设备的狭小安装空间，按键排布在标准键盘布局基础上做了紧凑化调整，在有限的面板尺寸内保留了完整的输入功能，所有结构连接处都做了加强筋设计，提升整体结构的抗形变能力，满足工业环境下高频次、大力度的操作使用需求。
