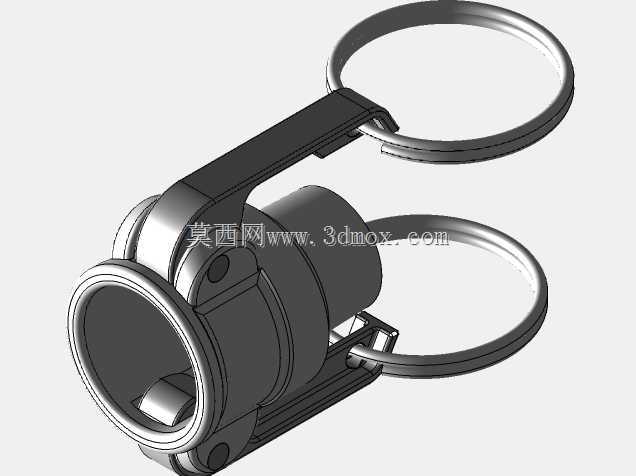

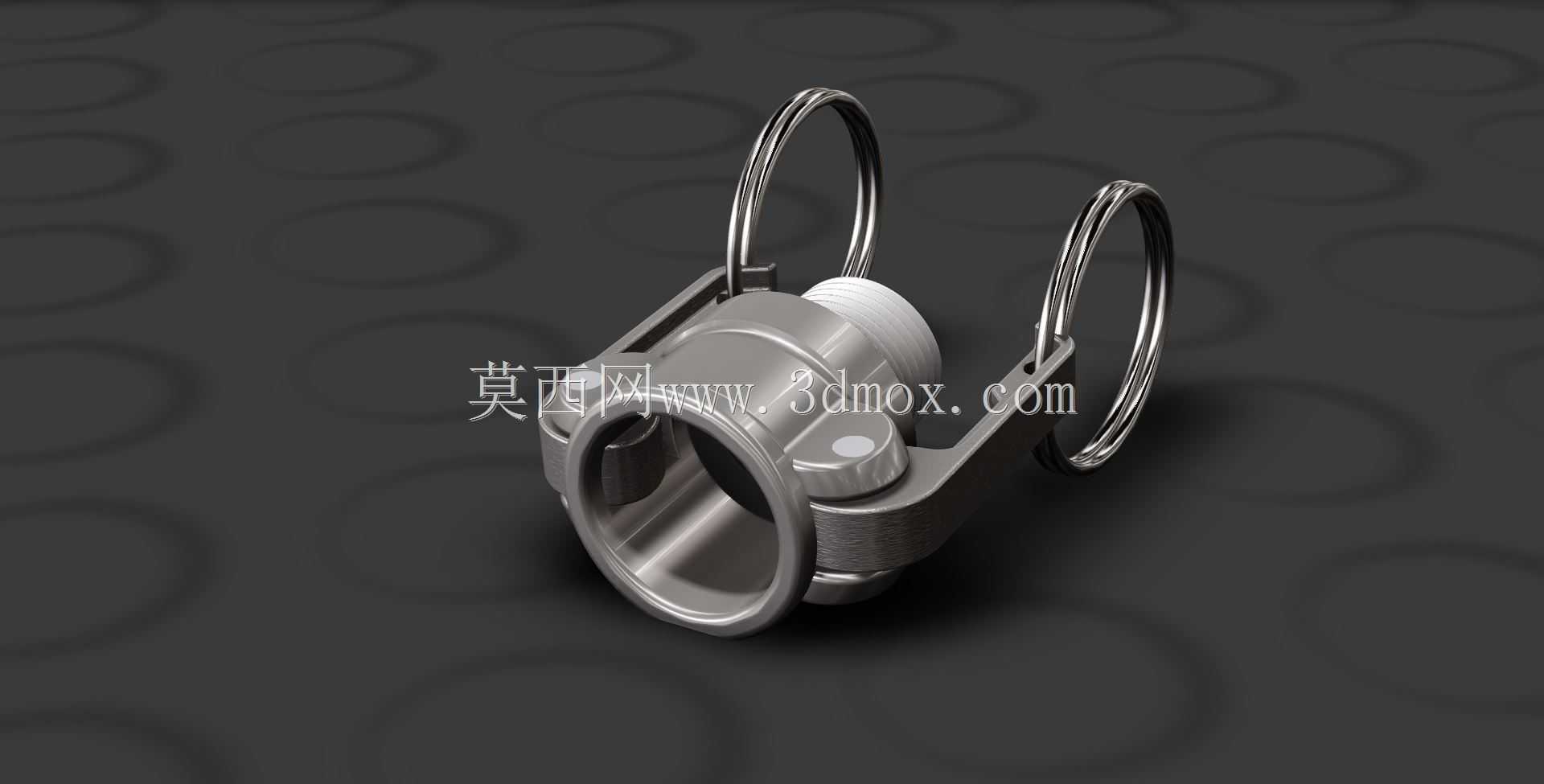

卡姆洛克633B型内螺纹快接接头结构

　　在流体输送管路的布设与运维场景中，快接类接头的应用覆盖了从化工介质输送、燃油加注、工业给排水到气动系统接驳的诸多工况，这类部件的核心价值在于省去传统螺纹连接反复旋拧的操作步骤，降低管路拆装的时间成本，同时保证连接状态下的密封可靠性，避免介质跑冒滴漏问题。这款卡姆洛克633B型内螺纹快接结构，是凸轮锁紧式快接家族里适配内螺纹管路端的典型规格，日常工况中常和对应规格的公头端配合使用，实现管路的快速通断切换。从结构设计逻辑来看，这款接头采用了对称布置的双凸轮锁紧臂结构，两个金属拉环分别和凸轮锁紧块联动，当公头插入接头主体的承口后，向下按压两侧拉环，凸轮结构就会压紧公头外壁的锁紧台阶，配合承口内部的密封胶圈，实现径向与轴向的双重锁紧，

　　哪怕管路存在一定的压力波动，也不会出现接头松脱、介质泄漏的问题；需要拆卸时，只需要向上扳起两侧拉环，凸轮结构解锁，就能直接拔出公头，整个操作过程不需要额外工具，单人即可在数秒内完成拆装，非常适合需要频繁切换管路连接、或者应急抢修的作业场景。接头的主体采用一体式锻压成型的结构思路，承口端的内壁做了高精度的机加工处理，保证密封胶圈安装后不会出现偏位，和公头配合时的密封面贴合度均匀；内螺纹端的螺纹参数严格遵循NPT锥管螺纹标准，锥度设计让螺纹连接在旋紧过程中就能实现自密封，不需要额外缠绕过多密封材料就能保证螺纹端的连接密封性，适配市面上同规格的NPT外螺纹管路、阀门、泵体接口。从安装边界来看，这款接头的整体外轮廓没有突兀的突出结构，

　　两侧拉环在锁紧状态下会贴合在接头主体的外壁侧面，不会占用过多的径向安装空间，在管路排布密集的设备内部也能顺利安装；内螺纹端的轴向长度经过优化，既保证了螺纹旋合的有效牙数满足承压要求，又不会因为螺纹段过长导致整体安装尺寸偏大，适配狭小空间内的管路接驳需求。在实际选型应用中，这类凸轮锁紧式快接常被用在移动式流体输送设备上，比如槽罐车的卸料管路、临时铺设的输送管线、车间内的气动工具快速接驳点，相比传统的法兰连接或者螺纹硬连接，它的拆装效率能提升数倍，同时锁紧结构自带防松特性，在设备存在小幅振动的工况下也能保持可靠的连接状态。建模过程中对结构细节做了完整还原，包括凸轮轴的铰接间隙、拉环的弯折弧度、密封胶圈的安装槽位置、

　　内螺纹的牙型轮廓都做了精准复刻，能直接用于管路系统的装配干涉检查、接头选型的匹配验证，也可以作为快接类产品结构设计的参考样本，帮助设计人员理解凸轮锁紧式快接的工作原理与尺寸配合逻辑。在日常运维场景中，这类接头的易损件只有承口内部的密封胶圈，不需要整体更换接头就能完成密封性能的修复，运维成本极低，这也是它能在工业流体输送领域被广泛应用的重要原因之一。设计时还考虑了操作的人机工程性，两侧拉环的尺寸适合戴劳保手套的作业人员直接操作，不会出现拉环过小、受力点不足导致扳动费力的问题，哪怕在低温、油污等恶劣作业环境下，也能顺利完成锁紧与解锁操作。
