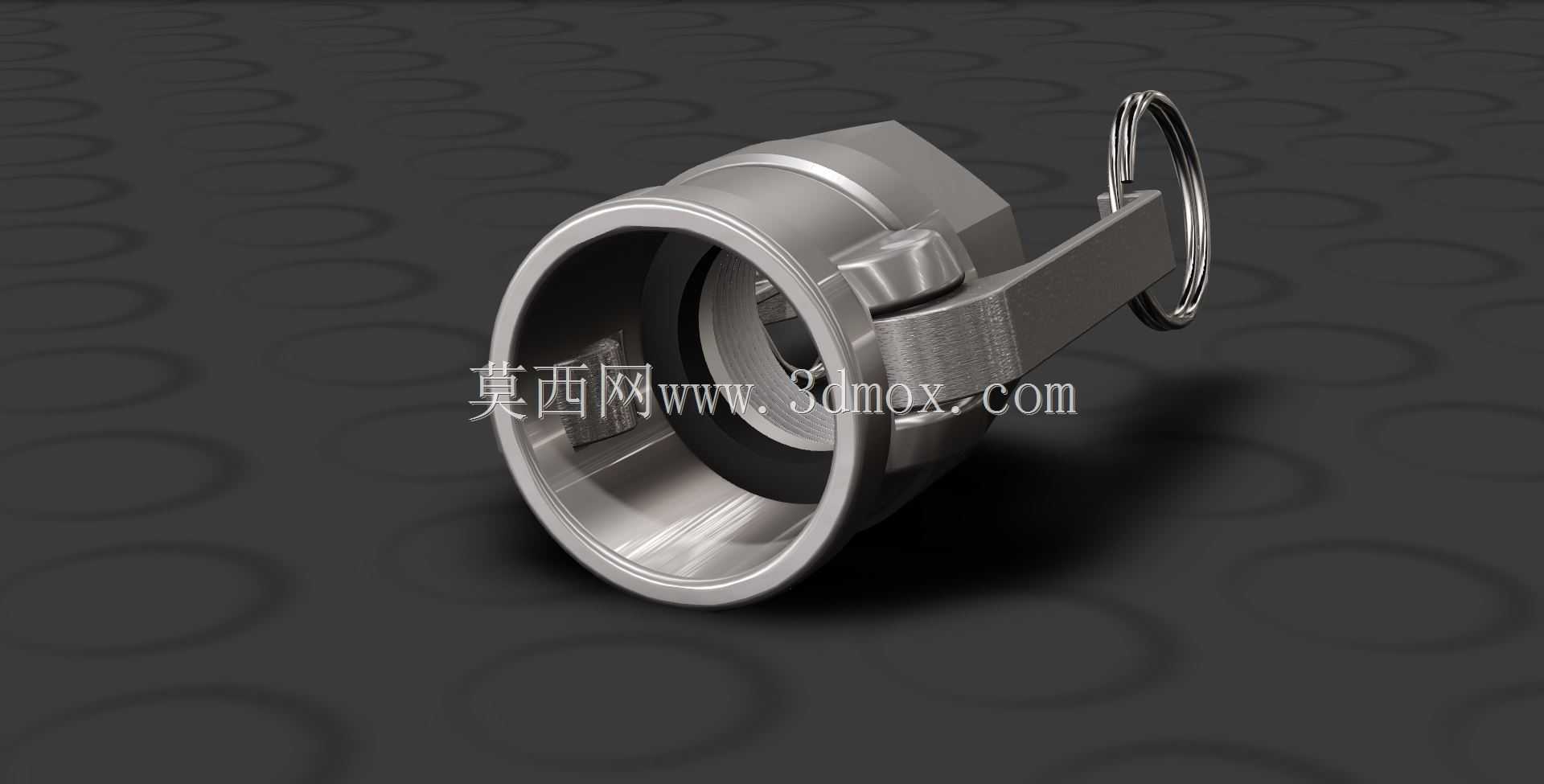

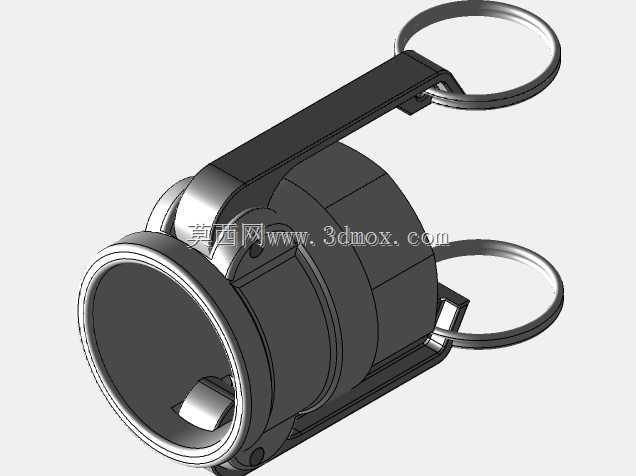

卡姆洛克633D型内螺纹快接接头结构

　　在流体输送管路的布设与运维场景中，快接接头的应用覆盖了从化工介质输送、燃油加注、给排水作业到气动系统接驳的诸多工况，这类部件的核心价值在于无需额外工具即可完成管路的快速通断，大幅缩减管路拆装的作业时长，同时降低常规螺纹连接反复拆装带来的密封面磨损、螺纹滑牙风险。卡姆洛克633D型内螺纹快接接头属于凸轮锁紧式快接的典型母头结构，这类结构在民用、工业流体输送场景中已经过数十年的应用验证，其锁紧可靠性、密封稳定性都经过了大量实际工况的检验。从结构设计逻辑来看，该接头采用凸轮压杆锁紧结构，接头本体的承口端内置弹性密封胶圈，当适配的公头插入承口后，扳动两侧的凸轮压杆，压杆上的凸轮曲面会压紧公头外壁的定位台阶，将公头牢牢压向承口内部的密封胶圈，实现径向与轴向的双重密封，同时压杆末端的锁环可以在压杆扣合后挂接在接头本体的定位凸点上，避免管路带压工作时压杆受振动、压力冲击意外弹开导致介质泄漏。接头的尾端采用1英寸NPT内螺纹接口，NPT螺纹属于美制一般密封锥管螺纹，依靠螺纹牙型的变形实现密封，在油气输送、化工流体管路中应用广泛，该螺纹的锥度为1:16，安装时可通过缠绕聚四氟乙烯生料带或涂抹密封胶进一步提升螺纹副的密封性能，适配同规格的外螺纹管路端头，无需额外转换接头即可完成管路对接。从安装边界来看，该接头的承口内径与同系列633型公头的插入端外径为间隙配合，设计预留的密封压缩量为胶圈截面直径的15%-20%，既可以保证公头插入时的顺畅性，

　　又能在凸轮锁紧后让胶圈产生足够的弹性变形填充配合间隙，阻断介质渗漏路径。接头本体采用金属材质一体加工成型，锁紧压杆与本体之间通过销轴铰接，销轴两端做铆压固定，避免长期反复扳动导致销轴脱出，压杆表面做防滑纹理处理，即便操作人员佩戴防护手套也能顺利完成压杆的扳动操作，锁环采用弹性金属丝弯制，具备足够的形变余量，扣合与解锁时无需过大的操作力。在实际选型应用中，这类D型内螺纹母头通常搭配同规格的A型外螺纹公头、E型软管插管公头使用，可实现硬管与硬管、硬管与软管之间的快速接驳，在需要频繁拆装管路的移动作业场景，比如野外燃油加注、临时给排水管线布设、化工桶出料接驳、气动工具管路连接等场景中，这类快接接头的优势尤为突出，相比传统的法兰连接、

　　螺纹连接，拆装效率可提升80%以上，且无需携带扳手、管钳等额外工具，单人即可完成管路的对接与拆卸作业。设计建模过程中，需要重点关注几个核心尺寸的公差配合：首先是承口内密封槽的尺寸精度，槽宽与槽深的公差需要控制在±0.1mm以内，公差过大会导致胶圈安装后压缩量不足出现泄漏，公差过小则会导致公头插入困难甚至切伤胶圈；其次是凸轮压杆的曲面轮廓度，凸轮的升程需要与公头的定位台阶尺寸匹配，保证压杆扣合到位后能提供足够的锁紧力，同时避免升程过大导致压杆扳动力矩过大、操作费力；再者是铰接销轴的孔位同轴度，两侧压杆的铰接孔需要保持同轴，否则会出现压杆扳动卡滞、两侧锁紧力不均的问题，长期使用会导致单侧凸轮磨损过快，影响接头的使用寿命。另外，

　　接头的流道设计采用等径贯通结构，承口端到内螺纹端的流道没有突兀的变径或台阶，可减少介质流经接头时的压力损失，避免介质中的固体杂质在接头内部沉积堵塞流道，对于输送含微小固体颗粒的流体介质也具备较好的适应性。在日常运维中，这类快接接头的主要易损件是承口内部的密封胶圈，当胶圈出现老化、磨损、划伤时，只需将旧胶圈从密封槽中取出，更换同规格的新胶圈即可恢复接头的密封性能，无需更换整个接头，大幅降低了管路运维的配件成本。建模时还需要考虑接头的安装操作空间，压杆完全打开时的外伸尺寸需要在布局管路时预留足够的操作空间，避免压杆被周边的管路、结构件遮挡，导致无法顺利完成锁紧与解锁操作，通常在接头的压杆侧需要预留至少一倍接头外径的操作空间，保证操作人员的手部可以顺利扳动压杆。从结构强度来看，接头本体的壁厚经过校核，在额定工作压力下，本体的应力远低于材料的许用应力，凸轮压杆与销轴的强度也能满足带压插拔、压力冲击的工况要求，即便在管路出现瞬时水锤的场景下，也不会出现接头变形、锁紧失效的问题。
