1英寸内螺纹NPT凸轮锁紧式B型快接接头

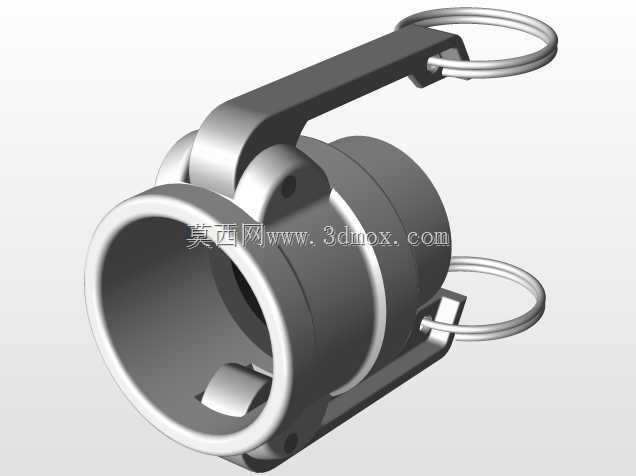

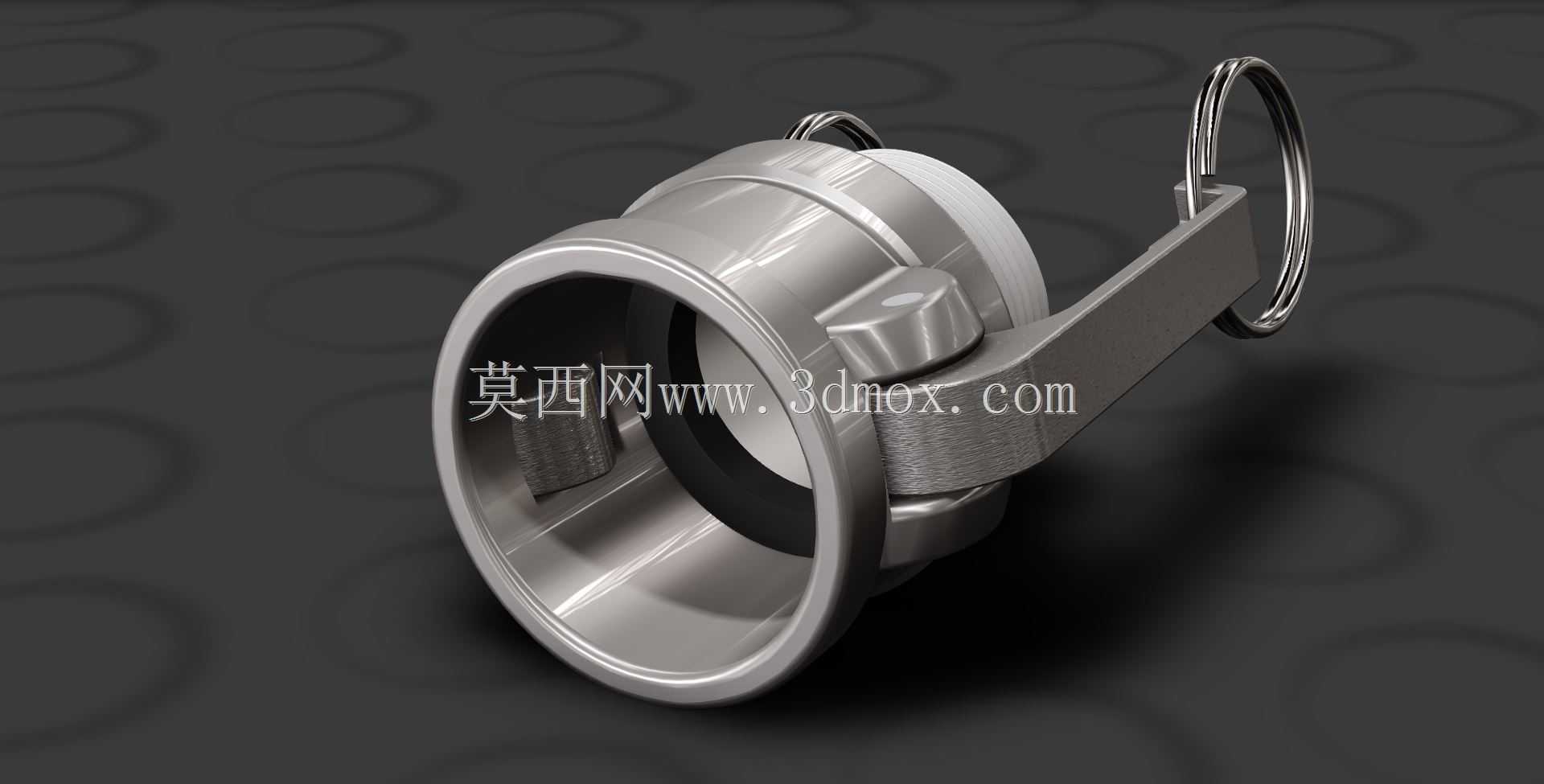

　　在流体输送管路的布设与运维场景中，快接接头的选型直接影响管路拆装效率与密封可靠性，这款凸轮锁紧结构的B型内螺纹接头，正是针对需频繁拆装的管路接驳场景开发的管路连接件，广泛应用在石化介质输送、工厂压缩空气管网、农用灌溉管路、散装物料转运等场景中，可实现管路端与对应公头端的无工具快速对接与分离，大幅降低管路拆装的作业时长，减少传统螺纹连接反复旋合带来的密封面磨损问题。从功能特性来看，该接头采用凸轮锁紧的机械锁止结构，接头本体上的两个扳把通过销轴与本体铰接，扳把内侧的凸轮曲面在扳动至锁止位置时，会牢牢压紧插入接头内部的公头端外沿，配合接头内部嵌装的密封垫圈，实现对接位置的静密封，

　　锁止状态下扳把端部的金属拉环可通过额外的保险销或钢丝穿接固定，避免管路带压运行过程中扳把受振动意外弹开导致介质泄漏。接头的连接端采用1英寸NPT内螺纹设计，NPT作为通用的锥管螺纹标准，依靠螺纹牙型的过盈配合实现螺纹端的密封，适配同规格的外螺纹管路端头，安装时仅需在螺纹段缠绕适量密封带或涂抹密封胶，旋紧后即可实现螺纹端的可靠密封，无需额外加装密封垫片。从设计思路层面，这款接头的本体采用一体锻造成型后机加工的工艺路线，本体内部的流道做了平滑过渡处理，没有突兀的变径台阶，可减少介质流经接头时的压损，避免流道内出现介质滞留的死角，对于输送有一定粘度的流体或粉状物料时，可减少物料在接头位置的残留堆积。扳把的结构做了弧度优化，

　　操作人员徒手扳动时受力面贴合手掌轮廓，无需借助额外工具即可完成锁止与解锁操作，扳把表面做了防滑纹理处理，即使手上沾有油污或水渍也能稳定施力，不会出现打滑脱手的情况。接头的密封垫圈嵌装在本体内部的卡槽内，卡槽的深度与垫圈厚度做了匹配设计，锁止状态下垫圈的压缩量控制在合理区间，既不会因为压缩量过大导致垫圈过早老化失效，也不会因为压缩量不足导致密封面出现渗漏，同时卡槽的结构便于垫圈的快速更换，当密封垫圈出现磨损、腐蚀或老化时，无需更换整个接头，仅需取出旧垫圈更换对应规格的新垫圈即可恢复密封性能，大幅降低后期运维成本。从安装边界与尺寸配合来看，该接头的内螺纹端轴向长度符合凸轮锁紧接头的通用尺寸规范，螺纹端的外圆直径控制在合理范围内，

　　安装时相邻管路的最小操作空间无需额外放大，可适配密集排布的管路安装场景；接头公头插入端的内径与1英寸管路的通径保持一致，不会出现通径缩径的问题，可保证介质输送的流量不受接头影响。扳把在解锁状态下的最大外伸尺寸做了限位设计，不会因为扳把过度翻转磕碰相邻的管路或设备部件，锁止状态下扳把贴合接头本体外沿，整体外轮廓没有突出的尖锐结构，可避免现场作业人员巡检时被磕碰划伤。在实际应用中，这类接头常被用在需要快速切换管路连接的工位，比如工厂内移动式气动工具的气源接驳点、槽罐车卸料时的管路快速对接、临时铺设的输送管路接驳位置，相比传统的法兰连接或螺纹连接，单次拆装时间可缩短90%以上，且对接过程中无需对准螺栓孔或反复旋合螺纹，即使是没有经过专业培训的作业人员，也能快速完成对接操作，同时锁止结构自带的防松特性，可适应有一定振动的管路运行场景，不会像普通螺纹接头那样受振动影响出现松脱泄漏的问题。建模过程中对各个活动部件的配合间隙做了精准还原，扳把与本体铰接位置的销轴配合间隙、凸轮曲面与公头压紧面的接触轨迹、密封垫圈的压缩变形空间都按照实际产品的装配公差做了设定，可直接用于管路系统的装配干涉检查，也可作为快接接头选型时的三维参考模型，辅助设计人员完成管路布设的空间校核。
