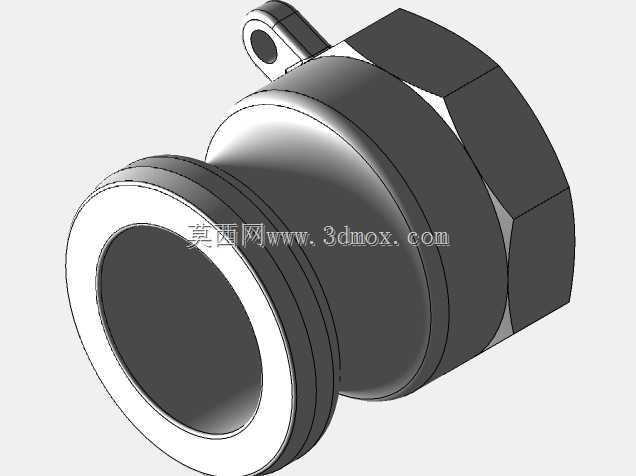

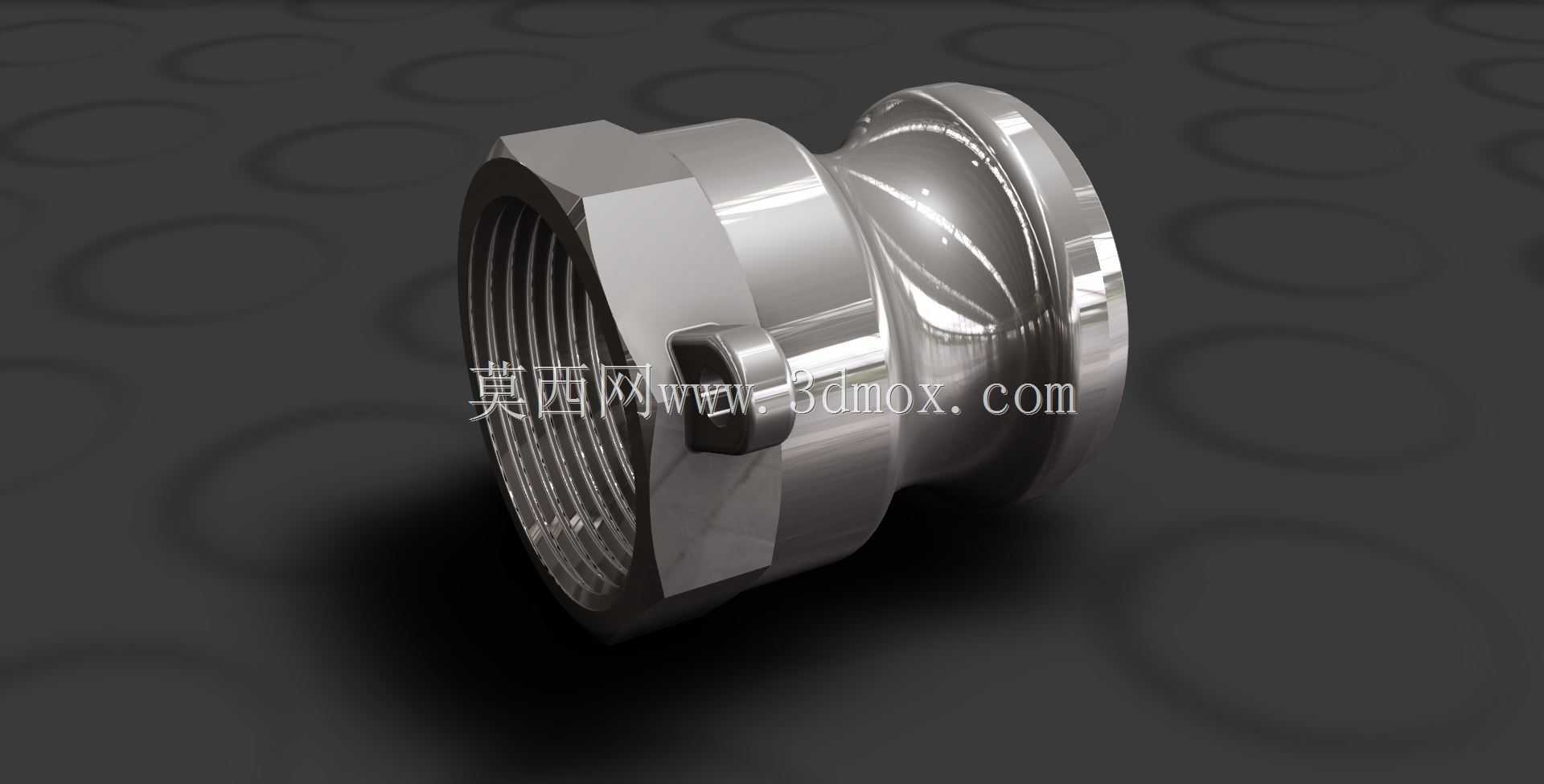

卡姆洛克733A型内螺纹NPT快接适配器

　　适配多数美标流体管路的螺纹规格，安装时仅需在螺纹段缠绕适配的密封带或者涂抹密封胶，旋紧至额定扭矩即可保证密封性能，不会出现常规直螺纹连接的渗漏问题。快接端的结构完全遵循卡姆洛克接头的通用尺寸规范，接头端部的凸缘轮廓与母端接头的锁紧凸轮完全匹配，对接时仅需将公头插入母端，压下两侧的凸轮手柄即可完成锁紧，锁紧后接头内部的密封面完全贴合，可承受常规工况下10bar以内的流体压力，适配水、轻质油品、低腐蚀性化工流体等多种介质的输送需求。外形设计上，接头中部设置了六角拧转台，宽度适配常规活动扳手、开口扳手的夹持尺寸，安装时可以直接用扳手夹持六角部位施加扭矩，不会因为拧转损伤快接端的密封面或者锁紧凸缘，六角台的厚度经过校核，在石化流体输送、厂区临时管线接驳、灌装作业工位这类需要频繁拆装管路的场景里，快接接头的选型直接影响作业效率与管路密封可靠性，卡姆洛克733A型内螺纹适配器就是这类场景里应用极广的凸轮锁紧式快接组件。这类接头的核心作用是实现带公端凸轮接头的管路与内螺纹管路端口的快速对接，无需额外工具即可完成锁紧与拆卸，相比传统法兰连接、螺纹硬接，能减少七成以上的拆装耗时，尤其适合需要定期切换管路、移动作业的流体输送工况。从结构设计逻辑来看，这款适配器采用一端1英寸NPT内螺纹、一端标准卡姆洛克A型公头的结构，内螺纹端用于和带外螺纹的管路端口、阀门端口或者设备接口旋接，螺纹采用NPT锥管螺纹标准，依靠螺纹啮合时的锥面过盈实现密封，

　　即使施加超过额定安装扭矩30%的力，也不会出现六角变形、开裂的问题，能满足现场粗放作业的安装需求。快接端的锁紧凸缘做了圆弧过渡处理，没有尖锐棱角，一方面是对接时可以起到导向作用，即使公母端存在小角度的偏移，也能顺着圆弧滑入对接位置，降低现场对接的对位难度，另一方面也能避免拆装过程中棱角磕碰损伤密封面，延长接头的实际使用寿命。接头内部的流道做了等径设计，内螺纹端与快接端的通径完全一致，没有出现通径缩口的问题，流体经过接头时不会产生额外的节流损失，不会因为接头的存在提升管路的整体流阻，这一点对于大流量输送的工况尤为重要，能有效降低输送泵的负载，减少输送过程中的能耗。从安装边界来看，这款适配器的整体轴向长度控制在常规快接接头的尺寸范围内，

　　安装后不会额外占用过多的管路安装空间，即使在管路排布密集的阀组区域、设备接口区域，也能顺利完成安装，不会和周边的管路、阀体产生干涉。快接端的外径尺寸完全符合卡姆洛克733系列的通用标准，可以和同系列所有733型母端接头完全互换，现场使用时不需要考虑品牌差异带来的尺寸不匹配问题，备件替换的兼容性极强。接头的密封端面设计在快接端的根部，采用平面密封结构，对接时母端的密封圈会完全压合在这个端面上，即使管路存在小幅的振动，也能保持密封面的紧密贴合，不会因为振动出现渗漏，这一点在移动作业的管线、带振动的设备出口位置优势尤为明显。在实际选型过程中，需要注意内螺纹的规格为1英寸NPT锥管螺纹，和公制管螺纹、G类直管螺纹不能直接互换，

　　安装前需要确认对接端口的螺纹标准，避免因为螺纹不匹配导致安装失败或者密封失效。另外这款接头的凸轮锁紧结构没有额外的锁止销，在高压输送、管路存在大幅振动的工况下，需要定期检查凸轮手柄的锁紧状态，避免手柄因为振动松脱导致接头脱开。整体结构没有多余的复杂零件，仅由接头本体一个零件构成，没有活动的易损部件，除了对接时配套的密封圈需要定期更换之外，本体本身几乎没有维护需求，长期使用的可靠性远高于多零件组合的接头结构。建模过程中需要重点关注几个关键尺寸的公差控制：NPT内螺纹的锥度、螺距、牙型角必须符合美标锥管螺纹的规范，否则会出现螺纹旋合过松或者过紧的问题；快接端凸缘的外径、凸缘到密封端面的距离、凸缘的圆弧轮廓必须和通用卡姆洛克公头尺寸完全一致，否则会出现对接后锁紧不到位、密封面压合不足的问题；中部六角台的对边尺寸、厚度要符合扳手夹持的通用标准，避免出现扳手无法夹持、夹持时打滑的问题。另外接头的内外表面过渡位置都要做圆角处理，避免应力集中，尤其是内螺纹与内部流道的交接位置、六角台与快接端本体的交接位置，要控制圆角半径，避免长期承压后出现应力开裂的问题。
