船舶单侧放料阀结构三维设计模型

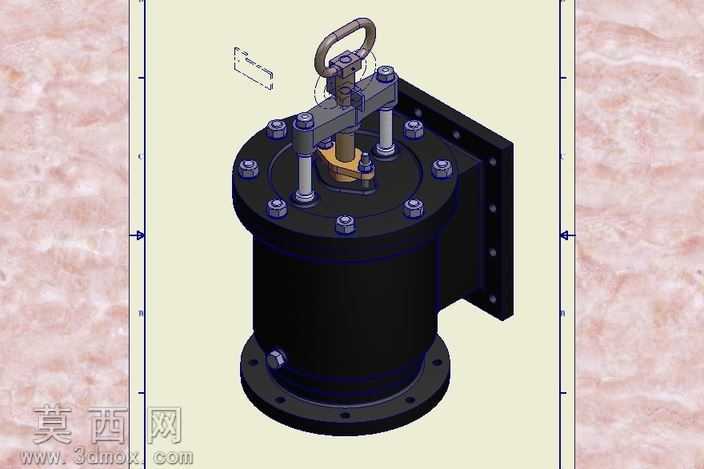

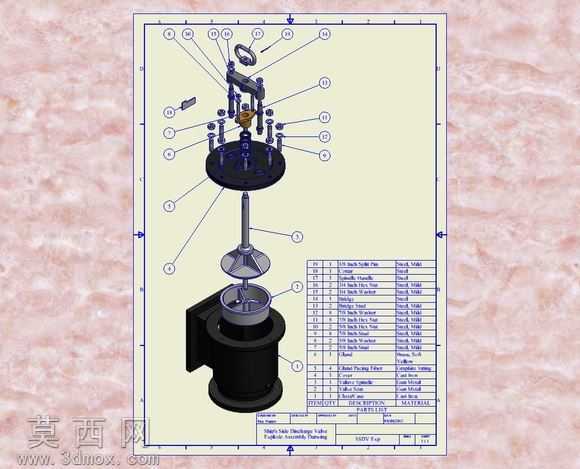

本模型为船舶配套使用的单侧放料阀三维设计成果，建模阶段严格遵循船用阀门的实际装配逻辑与尺寸规范，采用自底向上的建模思路完成全零件搭建：首先对阀体基座、阀杆、启闭瓣、密封压盖、操作手轮、连接紧固件等所有独立零件分别进行参数化建模，对每个零件的倒角、退刀槽、密封面、配合公差带等细节特征做了精准还原，确保各零件间的装配约束完全符合机械设计规范，不存在干涉错位问题。材质配置阶段结合船用阀门的实际工况做了区分设置：阀体基座采用船用铸钢材质，渲染时还原铸钢件哑光深黑的表面质感，同时做了轻微的铸造肌理表现；阀杆与启闭瓣采用不锈钢材质，设置金属抛光的高反射材质属性，突出运动部件的加工精度；密封垫片采用耐油橡胶材质，还原橡胶的半哑光弹性质感；连接螺栓、操作手轮等标准件分别对应镀锌钢、铸铁的材质表现，不同材质的粗糙度、反射率、色彩参数均经过反复调试，渲染后可清晰区分不同功能的零件，直观呈现阀门的材质搭配逻辑。结构设计上完整还原了该放料阀的工作原理：操作手轮通过阀杆带动启闭瓣做轴向升降运动，实现阀腔通流截面的调节与通断控制，阀盖部位设置了多层密封结构，满足船舶工况下的防泄漏要求，阀体侧面的单侧连接法兰用于对接船舱料仓的出料接口，底部通流口对接下游管路，所有连接孔位、密封槽的位置尺寸均参照船用阀门行业标准设定。模型同时配套生成了爆炸视图与工程图视角，爆炸视图按照装配顺序拆解所有零件并标注序号，清晰展示每个零件的装配位置与配合关系，工程图视角配置了明细栏区域，可直接对接生产加工的图纸输出需求，整体模型结构完整、细节详实，可用于船舶管路系统的方案展示、结构教学、虚拟装配仿真等场景。
