卡姆洛克734A型4寸快接防尘堵盖结构

　　在流体输送管路的日常运维与闲置防护场景中，快接接头的端口防护一直是容易被忽略却直接影响管路复用寿命的环节，这款适配卡姆洛克734A系列4寸规格的防尘堵盖，正是针对扳把式快接接头公端闲置时的密封防护需求设计的结构件。从实际工况出发，化工原料输送、粮油灌装、市政应急供水、粉体气力输送等场景中，大量使用卡姆洛克型快接实现管路的快速拆装，当管路分段拆卸存放、或者接头端暂时脱离对接状态时，裸露的公端接头密封面很容易落入粉尘、残留介质干结、或者被磕碰产生划痕，直接导致后续对接时出现密封失效、介质泄漏的问题，这类堵盖的核心作用就是在非对接状态下完全包覆公端接头的配合面，隔绝外界杂质侵入，同时避免密封面受外力损伤。

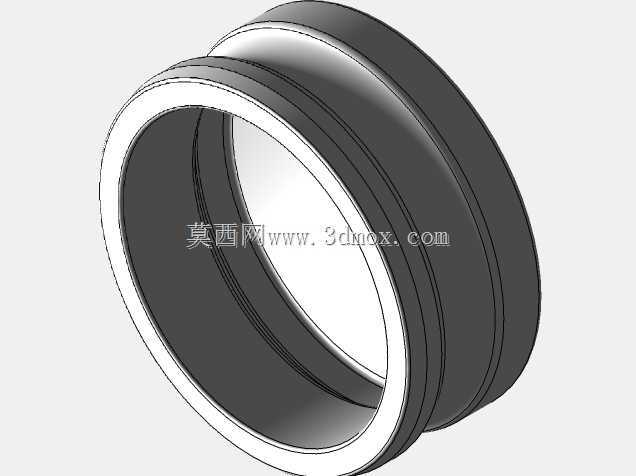

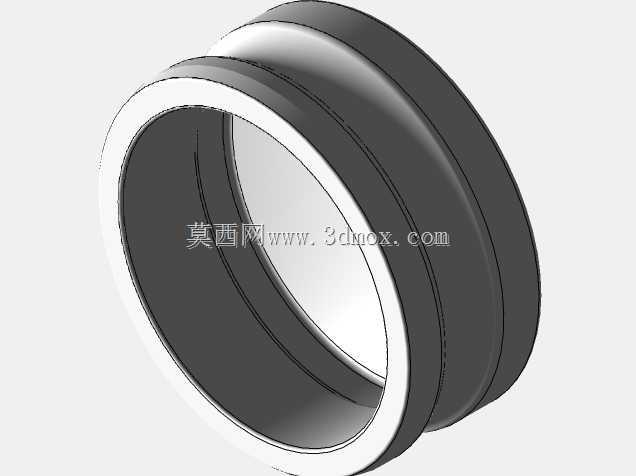

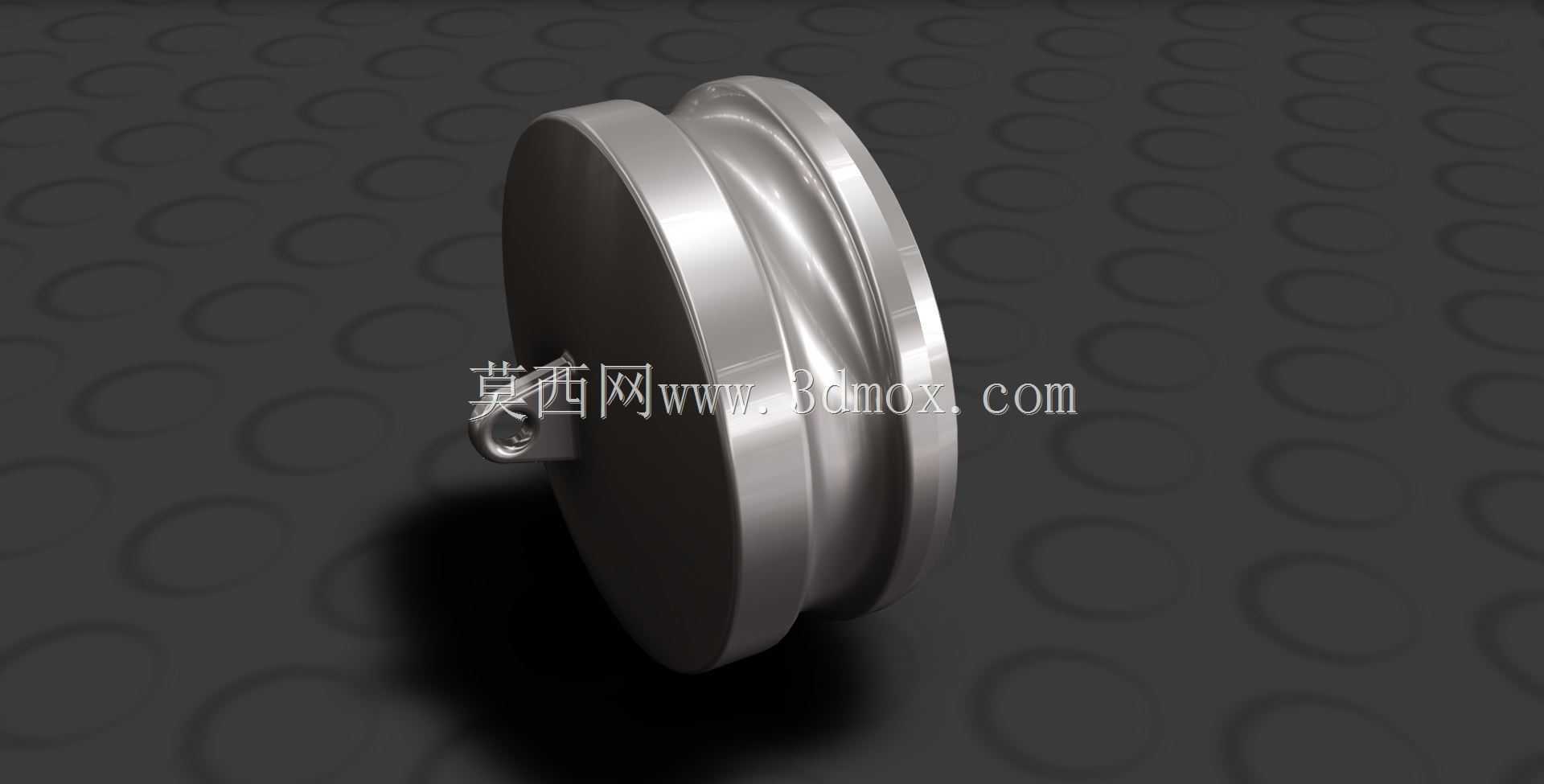

　　从结构设计逻辑来看，这款堵盖采用了与卡姆洛克公端接头轮廓完全匹配的内凹型腔，型腔内壁的环形凸台刚好卡入公端接头的密封槽位置，不需要额外的紧固件，依靠卡接结构就能实现可靠固定，即使在管路搬运、短途转运过程中也不会轻易脱落。堵盖外侧的轮缘结构做了加厚处理，一方面是提升安装时的手持受力面积，操作人员戴劳保手套也能轻松按压到位，拆卸时只需撬动边缘的小凸耳就能快速取下，不需要借助额外工具；另一方面加厚的轮缘也提升了堵盖整体的抗形变能力，即使受到侧向挤压，也不会出现型腔变形导致卡接失效的问题。堵盖边缘的小挂耳结构预留了穿绳孔，日常使用时可以通过细尼龙绳将堵盖系在接头附近的管路或者设备机架上，避免拆卸后随手放置导致丢失，这也是现场运维人员长期总结出来的实用细节，在设计时直接整合到结构中，省去了后期现场自行打孔改装的麻烦。

　　从安装边界尺寸来看，这款堵盖的最大外径刚好匹配4寸卡姆洛克公端接头的外轮廓尺寸，安装后不会突出接头本体过多，不会影响接头周边的管路排布，即使是在密集排布的快接组中，相邻接头的堵盖也不会出现干涉。堵盖的内凹深度完全覆盖公端接头的整个配合段，从接头端部到锁紧扳把的贴合面位置都能被完全包覆，不存在防护盲区。堵盖的端面采用平整设计，闲置的接头端可以直接竖直放置在地面或者货架上，端面均匀受力不会硌伤接头密封面，也方便管路分段堆叠存放，节省仓储空间。

　　从材质适配的角度，这类堵盖通常采用与接头本体相容的金属材质加工，表面做抛光处理，不会与接头的金属材质产生电化学腐蚀，长期接触也不会粘连在接头上，即使存放半年以上，拆卸时也不会出现卡死的问题。型腔内部的尺寸公差按照快接接头的配合公差做了匹配设计，既不会因为间隙过大导致容易脱落，也不会因为间隙过小导致安装困难，在-20℃到120℃的常规工况温度范围内，尺寸形变率控制在允许范围内，依然能保持可靠的卡接效果。在实际选型过程中，需要注意这款堵盖仅适配734A系列的4寸公端快接，不能用于其他系列或者其他尺寸的接头，否则会出现配合过松或者无法安装的问题，建模时已经将所有配合尺寸做了参数化处理，如果需要适配其他规格的同系列接头，只需要调整型腔内径、内凹深度、轮缘外径几个核心参数就能快速衍生出对应规格的模型，不需要重新进行整体结构设计。

　　很多现场运维人员之前会采用塑料布包裹、橡胶塞封堵的临时方式处理闲置接头，要么密封不可靠，要么橡胶塞老化后容易残留在接头内部，对接时造成管路堵塞，这种一体式金属卡接堵盖的可靠性远高于临时防护方案，而且可以反复使用，单次投入后可以长期复用，综合使用成本更低。在三维建模过程中，重点还原了卡接凸台的轮廓尺寸、挂耳的位置与孔径、轮缘的倒角细节，所有圆角、拔模角度都按照实际机加工工艺要求设置，不存在无法加工的尖锐内角或者不合理壁厚，模型导入CAM软件后可以直接生成加工刀路，不需要额外进行工艺性修正。对于做流体管路系统设计、快接接头选型的工程师来说，这个模型可以直接调入管路装配体中，模拟接头闲置防护时的空间占用情况，校验周边设备、管路的安装间隙，避免后期现场安装时出现防护件与其他部件干涉的问题。
