气动系统侧接式气缸气路连接节点结构

　　在自动化生产线的气动执行回路搭建中，这类侧接式气缸节点是气路分配与执行端衔接的常用基础元件，多应用于紧凑安装空间的小型气缸气路布局场景，比如电子装配线的小型滑台气缸、轻工包装设备的短行程压紧气缸的气路接入端，能够在不额外增加气缸轴向安装长度的前提下完成气路的侧向引出，适配设备内部局促的管路排布需求，避免传统轴向接头占用气缸端部空间导致的安装干涉问题。从实际功能来看，该节点承担着气缸气路通断衔接、管路快插对接的核心作用，侧部的快插接口可直接匹配标准气动软管，无需额外缠绕密封带或使用转接接头，现场装配时只需将对应外径的气管插入接口即可完成密封固定，拆卸时按压接口端部的弹性卡圈即可拔出气管，大幅缩短设备组装与后期维护的气路拆装时间。

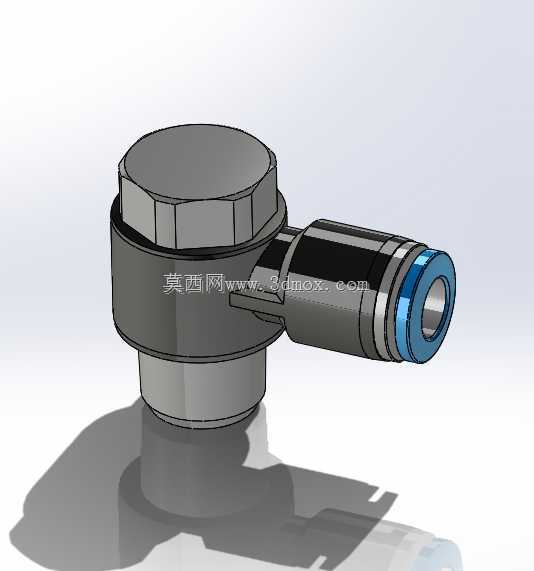

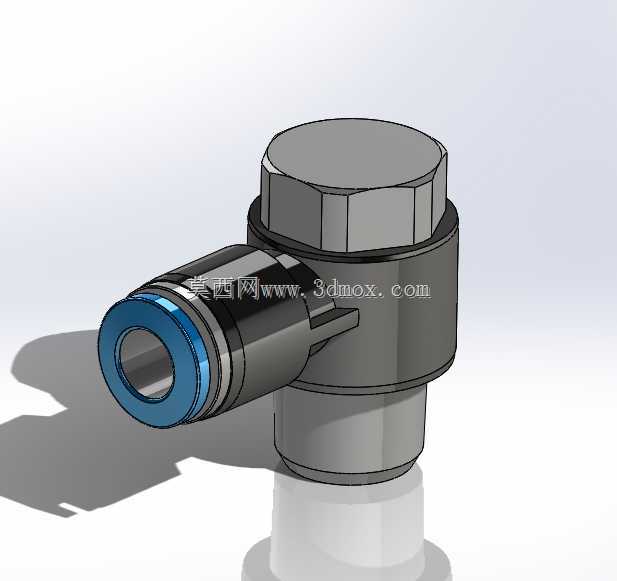

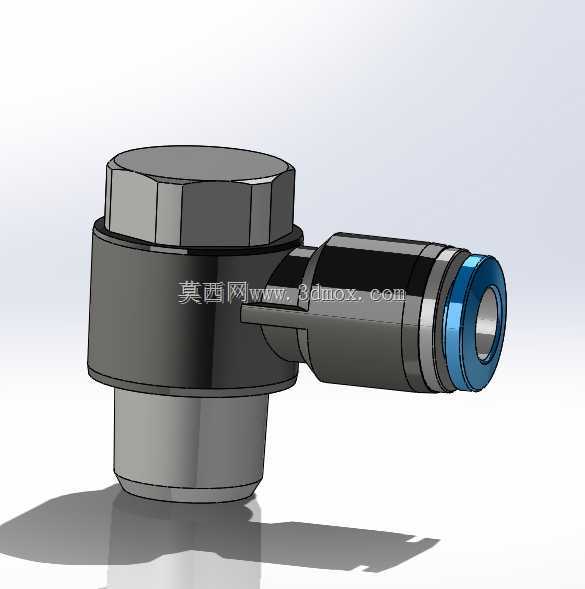

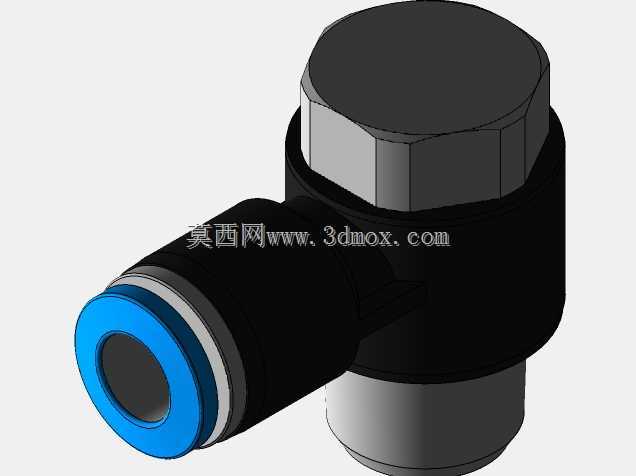

　　设计层面上，该节点采用轴向穿装+侧向引气的结构思路，主体为阶梯轴式结构，上部的外六角结构是装配受力位，可使用标准开口扳手或套筒完成节点与气缸气口的螺纹锁紧，无需定制专用工装；下部的外螺纹段直接与气缸本体的气口内螺纹配合，螺纹副之间依靠端面密封或螺纹密封实现高压气体的无泄漏衔接，侧向的快插接口与主体内部的通气孔垂直连通，气路转向处做了圆弧过渡处理，避免直角气路造成的压损增大与气流紊流，降低气动回路的动力损耗。从安装边界来看，该节点轴向总长度控制在小型气缸端部的预留安装空间范围内，侧向接口的伸出长度适配常见的设备内部管路弯曲半径，安装完成后不会与气缸周边的磁性开关、安装支架、相邻执行元件产生空间干涉；

　　快插接口的同轴度公差控制在行业通用标准范围内，保证气管插入后不会出现偏斜导致的漏气或气管脱落问题，主体的金属材质可承受常规气动系统0.1-0.8MPa的工作压力，表面做了防锈处理，适配车间多尘、少量切削液飞溅的常规工业使用环境。在实际选型应用中，这类节点需要匹配对应气缸的气口螺纹规格、气管外径参数，同时要根据设备的工作气压范围确认节点的耐压等级，在有高频往复动作的气缸上使用时，还要考虑节点自身的重量带来的气缸端部负载增量，避免额外负载影响气缸的动作响应速度与使用寿命；建模过程中需要重点关注内部通气孔的连通位置、快插接口的卡簧安装槽尺寸、螺纹段的公差配合，以及外六角受力位的对边尺寸标准，保证加工完成的零件能够与市售标准快插接头组件、标准气缸气口完全适配，不需要二次修配即可完成装配。
