工业废料箱吊装翻转属具结构设计

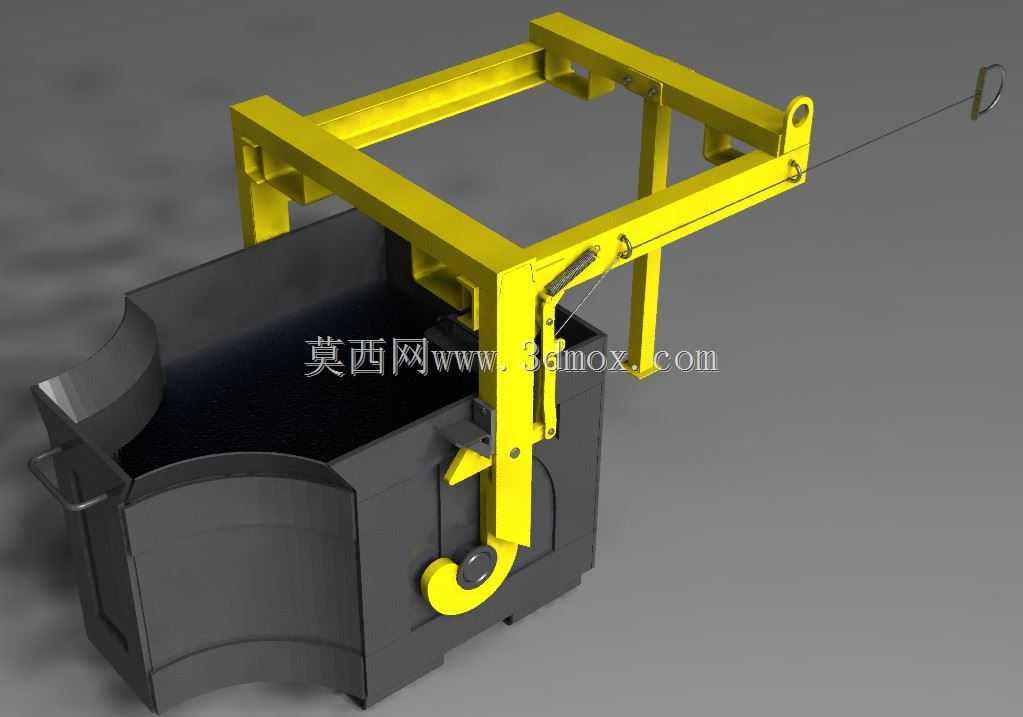

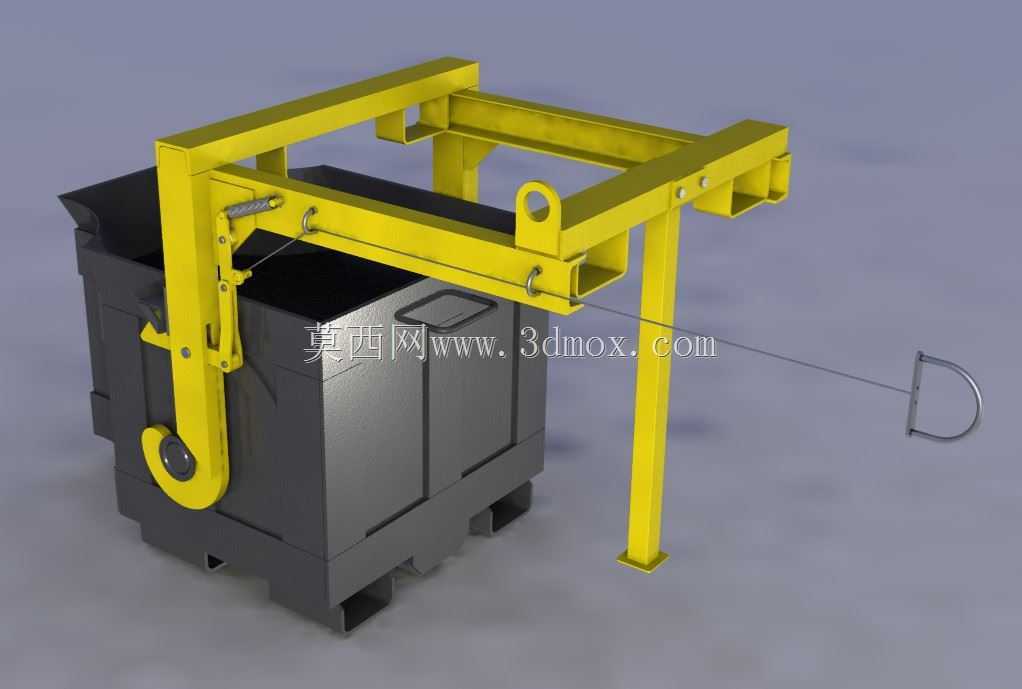

　　这套吊装翻转属具主要配套车间通用周转废料箱使用，常见于机械加工车间切屑转运、铸造车间废砂清运、仓储环节散料周转的作业场景，解决传统人工挂钩吊运料箱时无法自动翻转卸料、对位耗时长、作业风险高的实际痛点。从结构布局来看，整套属具采用门式框架作为主体承载结构，左侧设置集成式吊钩与翻转驱动组件，右侧设置可调节支撑立柱，框架顶部预留标准吊耳结构，可直接适配车间通用桥式起重机、叉车吊臂的挂接需求，无需额外制作过渡连接工装。设计阶段优先考虑了与现有标准工业周转箱的适配性，框架的开口宽度、吊钩的咬合位置、支撑立柱的触底高度，均围绕市面上流通最广的1200*1000mm标准塑料、金属周转箱的外形边界做匹配，作业时无需对现有料箱做任何焊接、打孔改造，

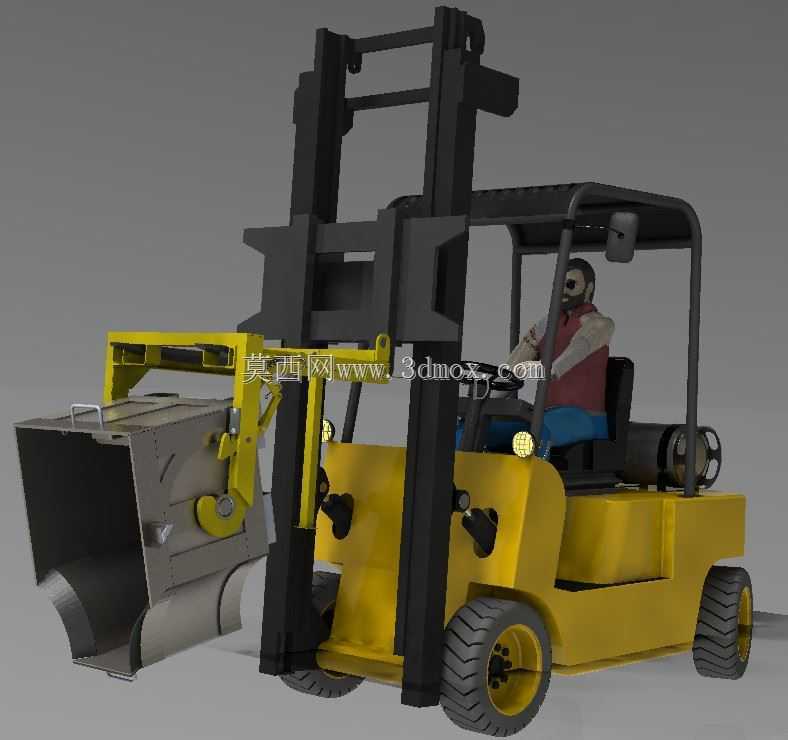

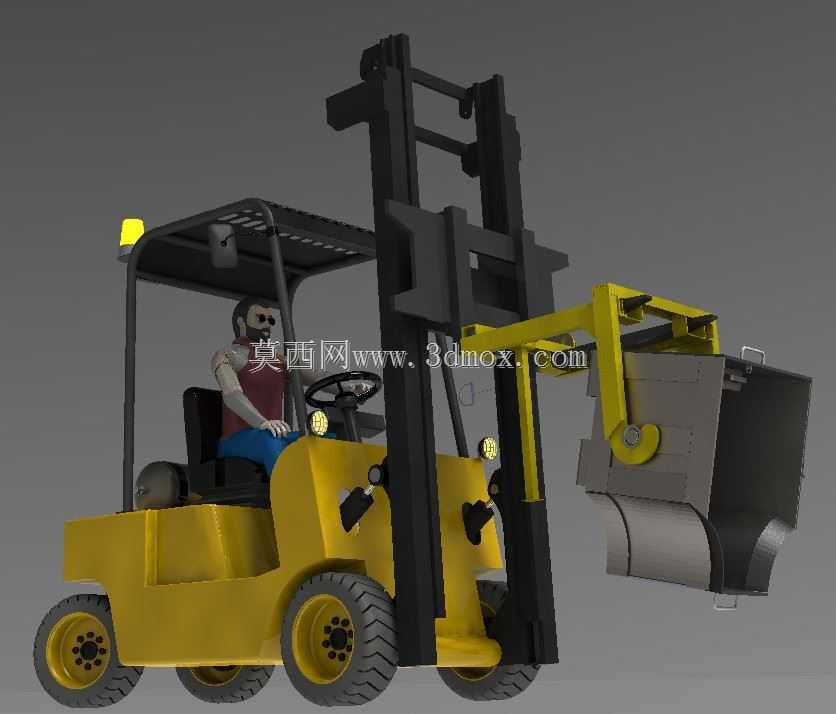

　　直接将属具从料箱正上方落下，左侧吊钩即可自动卡入料箱侧边的吊装凹槽，右侧支撑立柱贴合料箱外侧壁，完成对位后即可起吊。起吊初始阶段，属具整体与料箱保持水平状态，依靠吊钩与料箱的咬合、支撑立柱的侧向限位保证吊运过程的稳定性，避免料箱在跨车间转运、过跨通道时出现晃动侧翻；当吊运至卸料点位后，随着吊具持续起升，左侧翻转臂在重力与料箱自重的共同作用下绕铰接点转动，带动料箱以吊钩咬合点为旋转中心逐步倾斜，当倾斜角度达到45度以上时，料箱内的散状废料、切屑即可顺着开口自动滑出，整个卸料过程无需人工手动解锁、扶稳料箱，地面作业人员可保持3米以上的安全距离，完全规避传统卸料时人员靠近料箱被坠物砸伤、被切屑划伤的风险。结构细节上，

　　主体承载框架采用矩形型钢焊接成型，所有铰接位置均配置耐磨衬套，减少长期反复翻转作业带来的铰接孔磨损，延长属具的整体使用寿命；翻转驱动侧设置了阻尼气弹簧，避免料箱翻转过程中出现突然失速下坠的情况，让整个翻转卸料过程保持匀速平缓，减少料箱内物料抛洒对周边场地的污染；顶部吊耳采用加厚钢板切割成型，吊孔做了倒圆角处理，避免长期挂接时对起重机吊钩、吊装钢丝绳造成异常磨损。安装边界方面，整套属具的整体高度控制在1600mm以内，框架外侧最大宽度1350mm，适配车间常规2.8米以上的通道宽度、3米以上的起升高度要求，不需要对现有车间的起重设备、通道布局做任何改造即可直接投入使用；支撑立柱底部设置了可调高度的脚垫，

　　可根据不同高度的料箱微调支撑点位置，兼容±100mm高度差的同类型周转箱使用，减少车间多规格料箱需要配套多套属具的成本投入。实际作业验证中，这套属具单趟可完成满箱800kg负载的吊运与翻转卸料，相比传统人工挂钩、手动撬动料箱卸料的作业模式，单箱卸料时间从原来的2-3分钟压缩至30秒以内，同时完全避免了人工近距离接触重载料箱的安全隐患，适配机械制造、仓储物流、废弃物处理等多个场景的散料周转吊运需求。建模过程中对所有铰接点的运动行程做了完整的干涉检查，确保翻转全行程中属具结构件与料箱外壁、加强筋位置无硬接触，不会出现卡滞、刮蹭料箱的问题；所有受力焊缝均按照起重设备的焊接规范做了强度校核，保证额定负载下结构变形量控制在允许范围内，长期使用不会出现框架变形、吊钩脱开的问题。
