4.5吨牵引式液压卷扬机结构设计

　　这款4.5吨额定载荷的液压牵引卷扬设备，核心适配场景集中在特种作业车辆配套、户外重载牵引作业、工程装备自救等工况，比如清障车的道路故障车辆拖拽、林业集材作业的木材牵引、越野作业车辆的陷车自救、小型码头的轻型货物移位拖拽，也可作为小型起重设备的动力牵引单元配套在简易起重架上完成垂直方向的重物起吊，相比电动卷扬机，液压驱动的形式在野外无稳定供电的作业场景下适配性更强，可直接依托作业车辆的液压系统取力，不需要额外布设供电线路，也能在潮湿、多粉尘的户外工况下保持更稳定的运行状态，不会像电动设备那样容易出现电路受潮短路、粉尘进入电机造成磨损的问题。

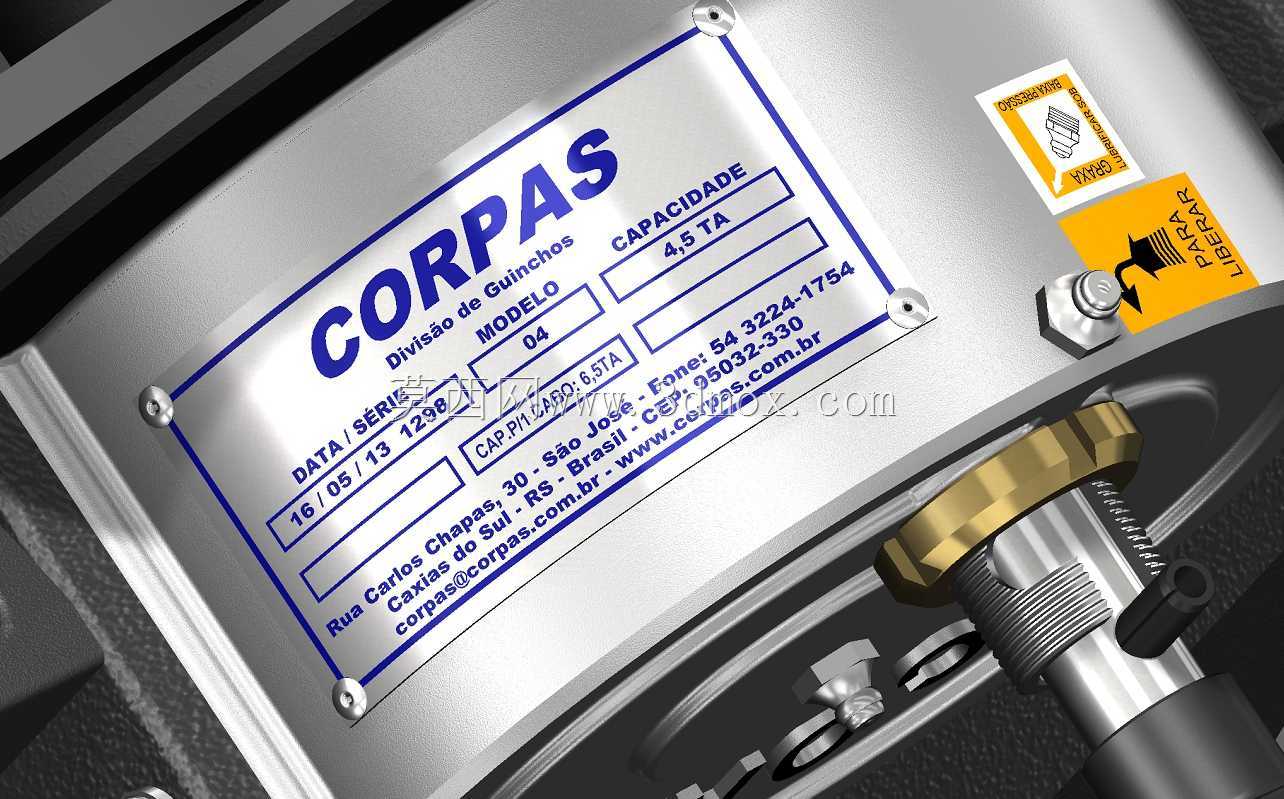

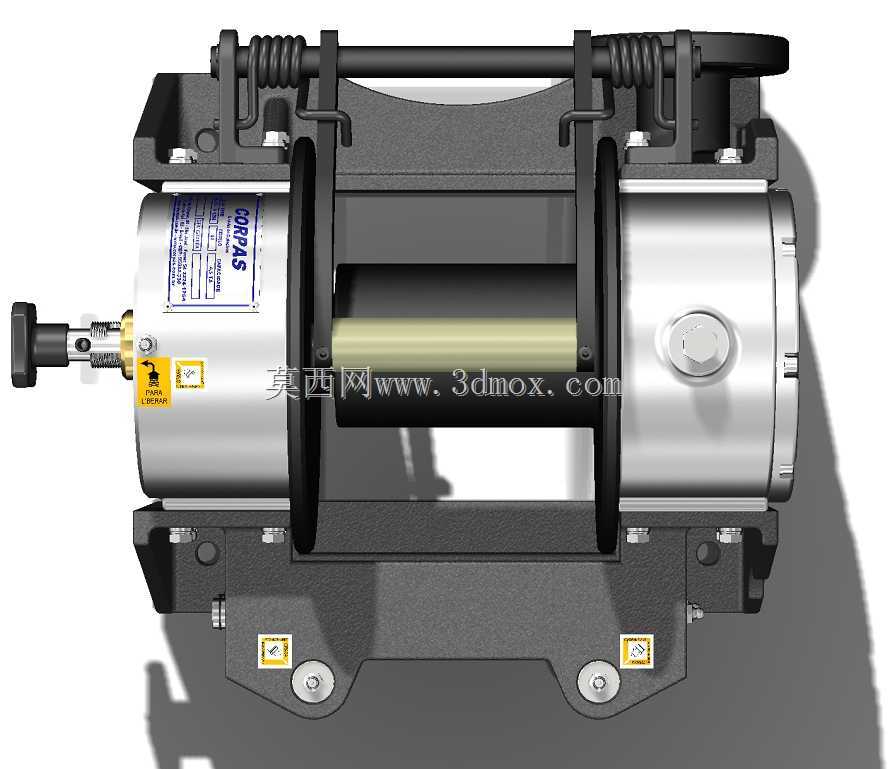

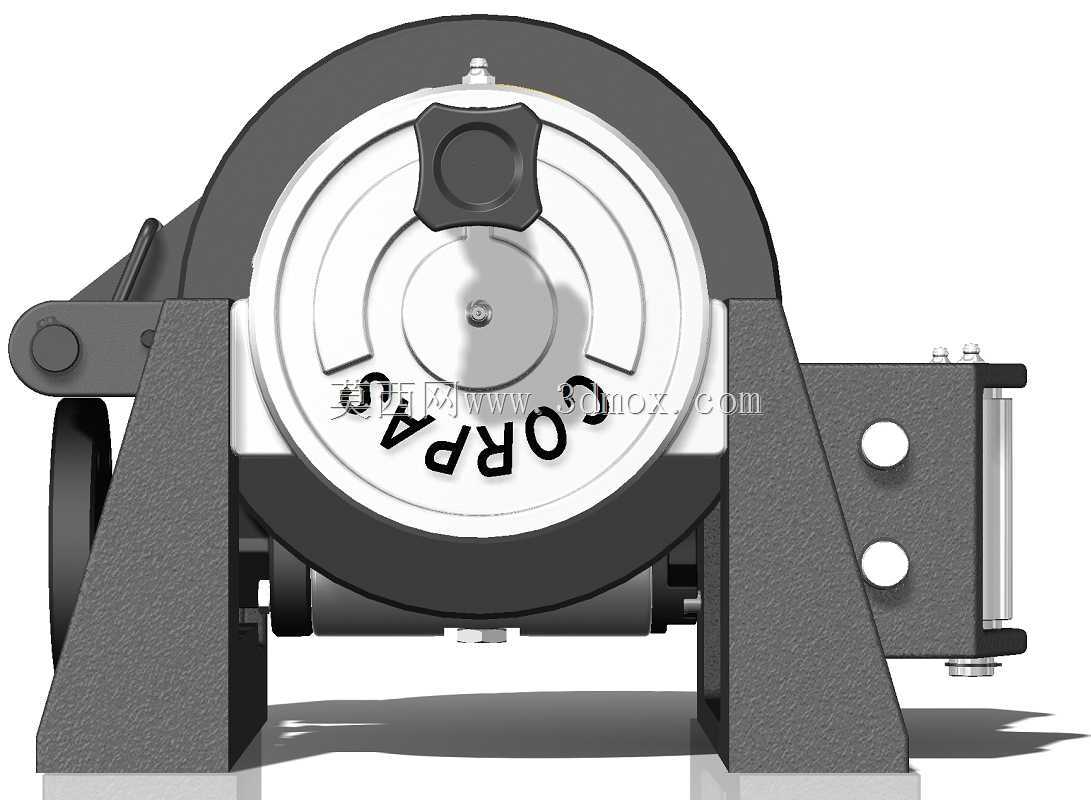

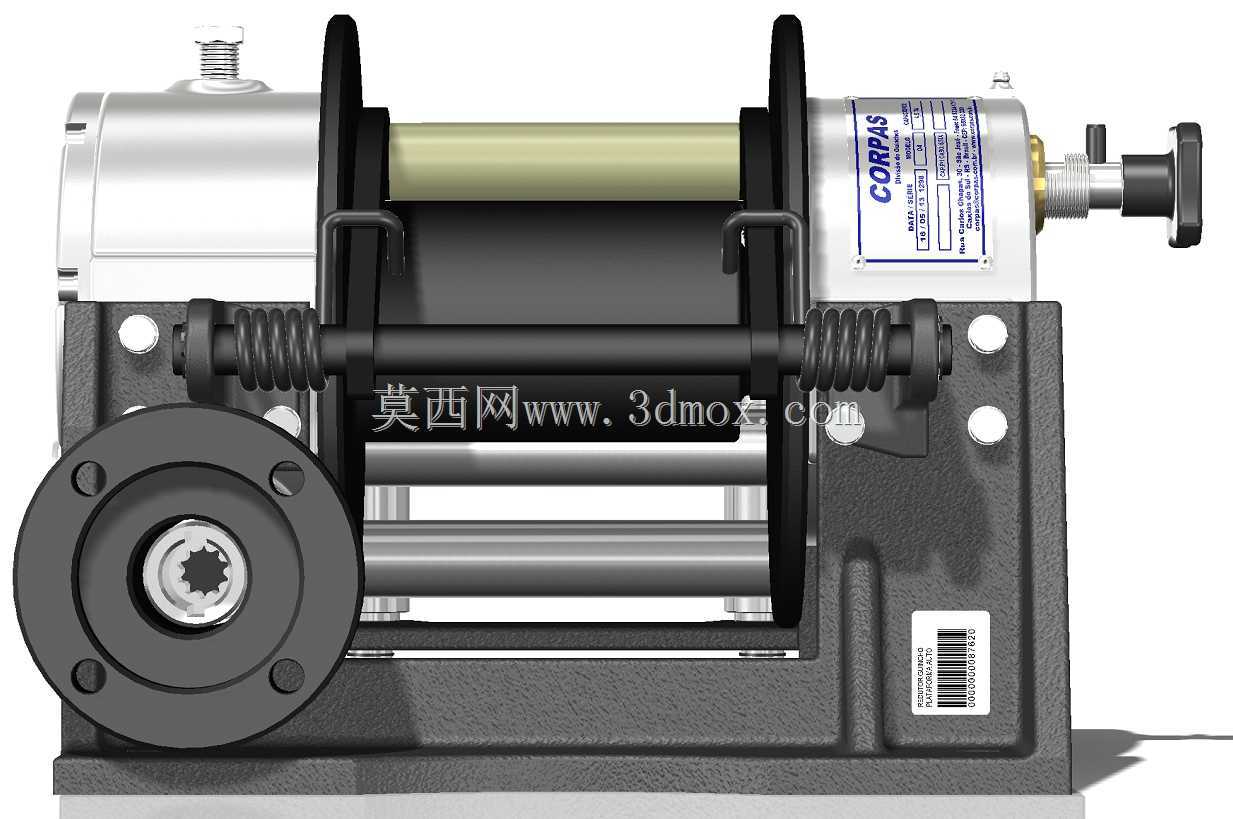

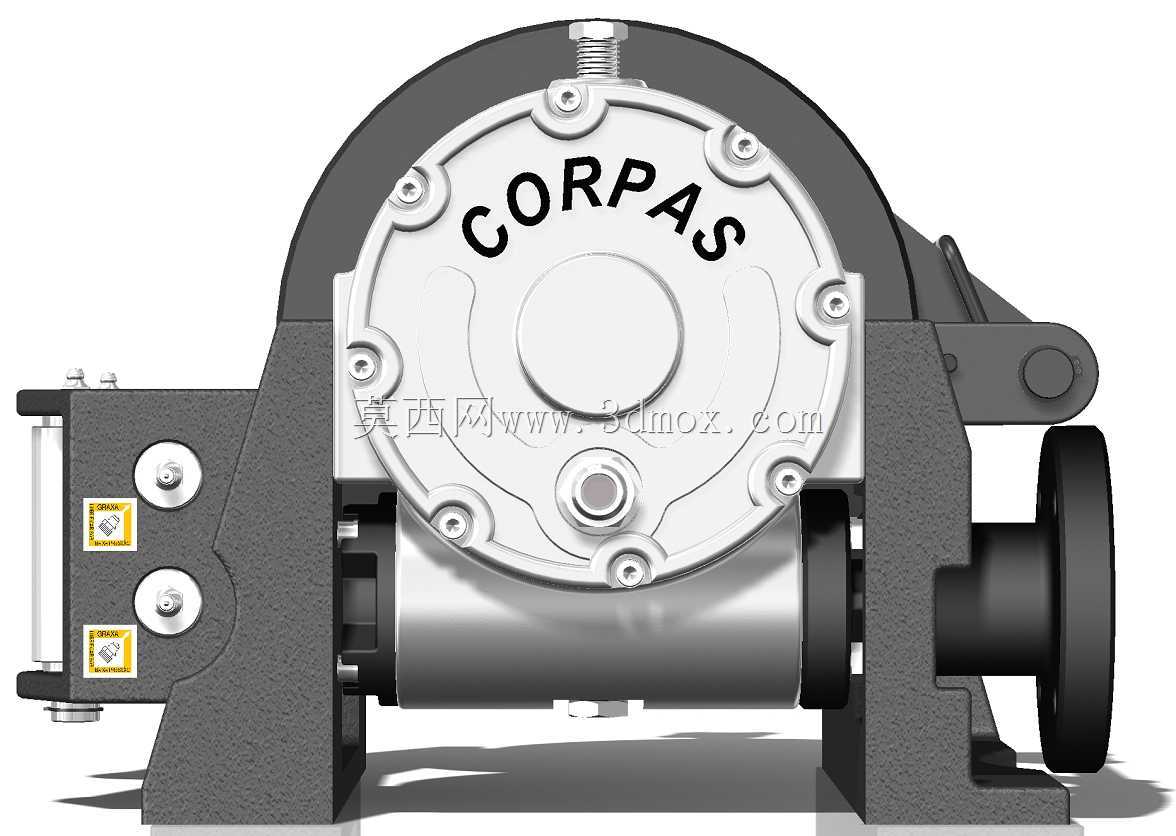

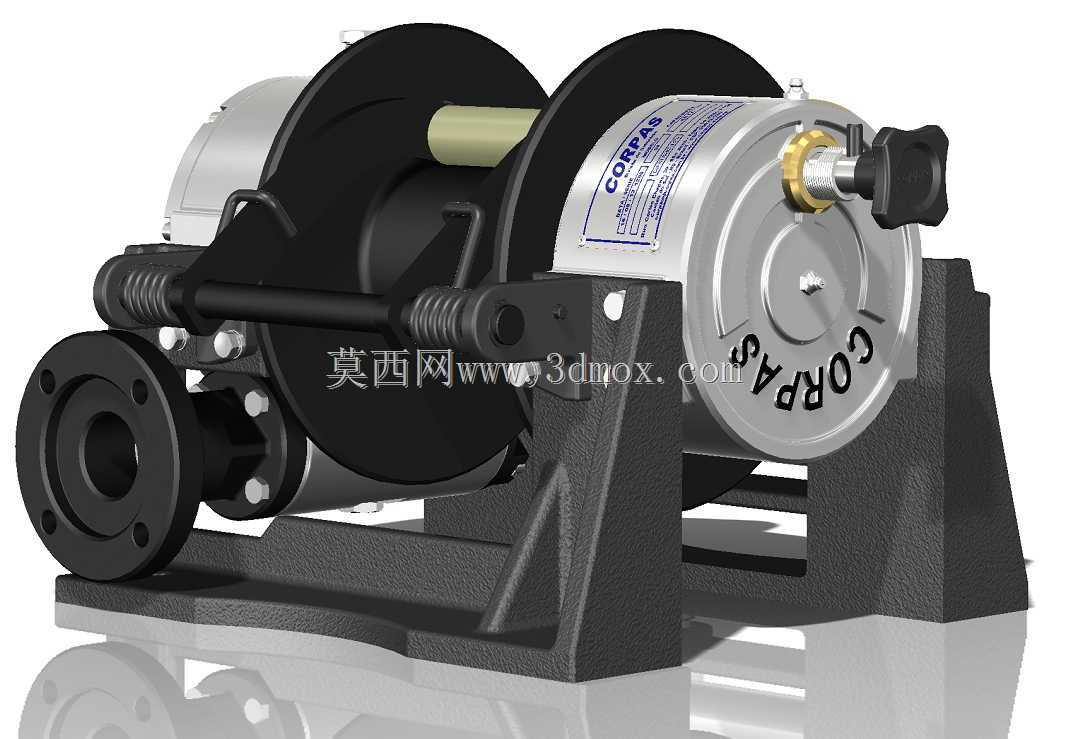

　　从结构设计来看，设备整体采用卧式安装布局，核心的动力输入侧采用液压马达直连行星减速机构的传动方案，行星减速结构集成在卷筒侧的端盖腔体内部，没有额外的外置减速箱壳体，大幅压缩了设备整体的轴向安装尺寸，端盖采用多螺栓周向紧固的密封结构，既可以保证内部减速齿轮组的润滑油密封性能，也能承受大载荷牵引时齿轮啮合产生的径向与轴向冲击力，端盖上预留的注油螺塞可以方便后期维护时更换齿轮润滑油，不需要拆解整个端盖结构。卷筒部分采用双幅板焊接结构，卷筒表面的容绳槽经过参数匹配，适配常规直径的高强度钢丝绳，容绳量可以满足多数中短距离牵引作业的需求，卷筒两侧的挡边高度经过计算，保证钢丝绳多层缠绕时不会出现脱槽、乱绳的问题。

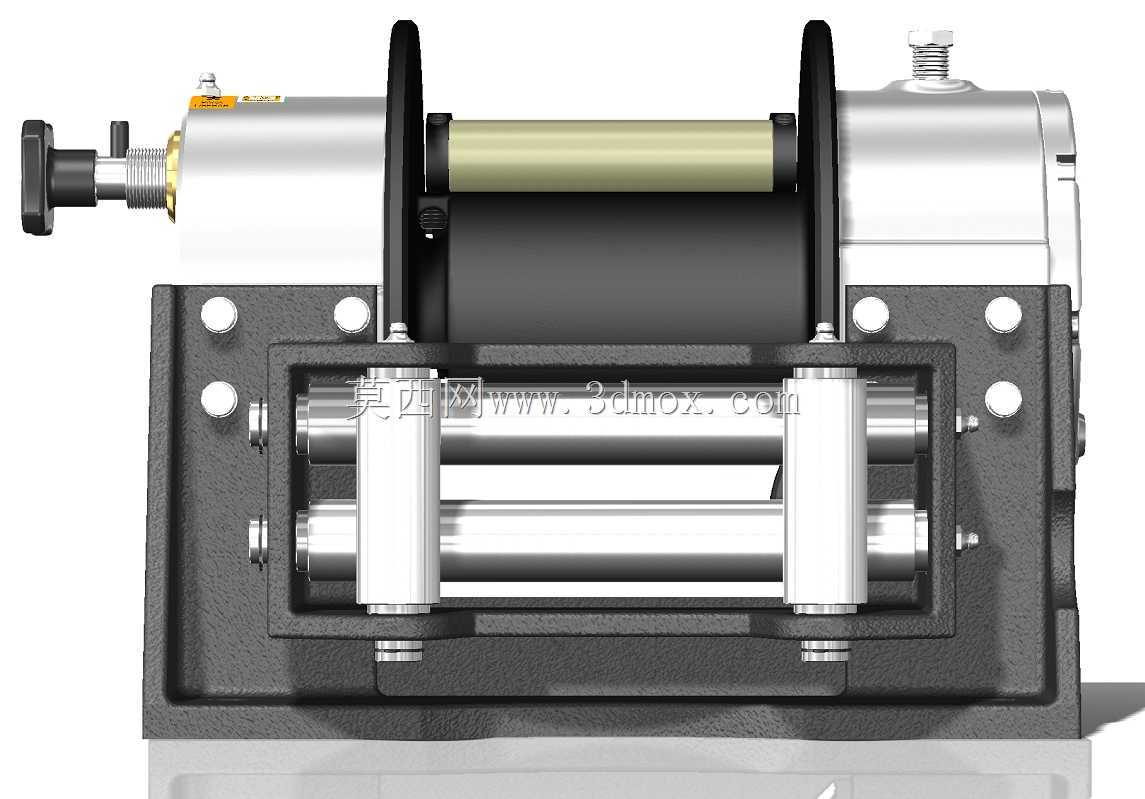

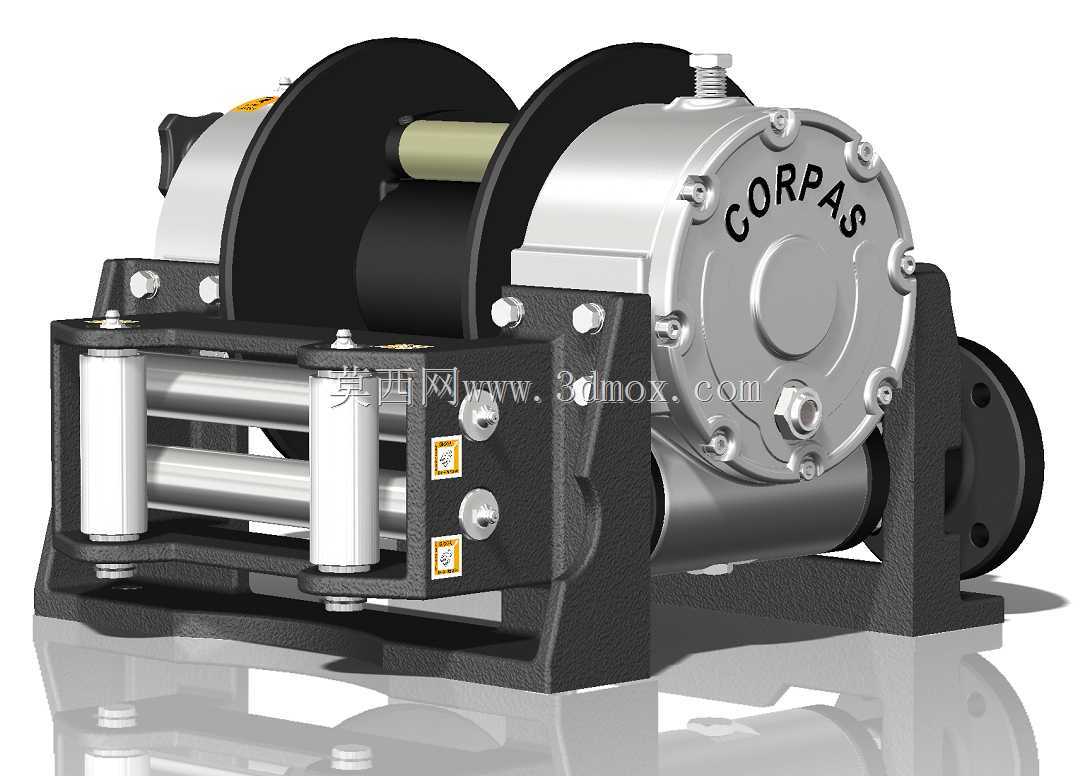

　　设备前端集成的排绳机构是设计上的实用亮点，采用三辊式导向结构，上下两根平行的水平托辊可以承托钢丝绳进出卷筒时的垂直方向载荷，两侧的竖直导向辊可以限制钢丝绳的水平偏移量，不管钢丝绳从哪个角度牵引受力，都能通过导向辊的转动顺畅滑动，保证钢丝绳在卷筒表面整齐排列，不会出现斜拉造成的钢丝绳挤压磨损、乱绳卡滞的问题，排绳机构的安装支架与主安装底座采用螺栓紧固连接，后期如果出现导向辊磨损，可以单独拆卸更换辊体，不需要更换整个排绳架。主安装底座采用整体式焊接钢结构，底座上的安装孔位按照重载牵引的受力分布设计，螺栓孔的位置避开了焊接应力集中区域，安装时可以通过高强度螺栓将设备固定在车辆底盘或者设备机架上，底座的受力筋板按照牵引时的最大拉力方向布置，能承受4.5吨额定载荷下的冲击拉力，不会出现底座变形的问题。

　　在功能特性上，设备的液压驱动单元可以通过配套的液压阀组实现牵引速度的无级调节，也能实现牵引力的过载保护，当牵引载荷超过额定值时，液压系统可以自动溢流泄压，避免硬拉造成的钢丝绳断裂、结构件变形问题，相比机械传动的卷扬设备，液压驱动的启停冲击更小，牵引过程更平稳，尤其是在拖拽重型载荷起步时，不会出现突然的冲击力对被牵引设备或者固定安装基础造成损伤。设备的制动机构集成在液压马达与减速机构的连接位置，采用液压释放、弹簧制动的常闭结构，当液压系统停止供油时，制动机构会在弹簧力作用下自动锁止卷筒，避免牵引过程中出现载荷溜滑的问题，只有当液压系统建立起足够的工作压力时，制动才会解除，这个设计在垂直起吊或者坡道牵引场景下的安全冗余度很高，不会因为液压系统失压造成载荷下坠或者溜车的风险。

　　从安装边界来看，设备整体的轴向尺寸控制在紧凑范围内，径向尺寸也适配多数特种车辆的底盘安装空间，安装时需要预留出液压管路的连接空间，以及钢丝绳出绳方向的作业空间，液压油口的位置设置在减速端盖的侧上方，方便管路连接，也能避免作业过程中管路被钢丝绳剐蹭。设计过程中对所有受力螺栓的强度都做了校核，连接端盖、排绳架、底座的螺栓都采用高强度级别的紧固件，保证大载荷冲击下不会出现螺栓断裂的问题，所有转动的辊轴位置都设计了密封轴承，既可以降低转动阻力，也能阻挡外界的粉尘、泥水进入轴承内部，延长设备的维护周期，适合在户外恶劣工况下长期使用。在实际选型配套时，只需要匹配对应流量与压力的液压供油系统，就可以直接安装使用，不需要额外做复杂的传动适配，整体结构的集成度很高，后期维护的拆解难度也低，普通的机修人员就可以完成常规的保养与易损件更换工作。
