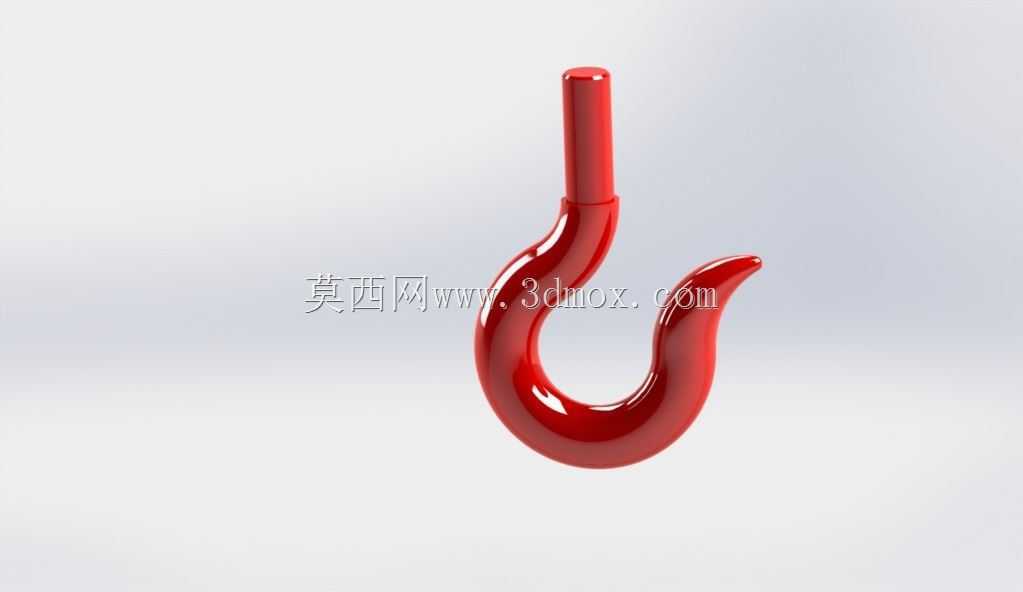

起重作业用直柄单钩吊钩结构设计

　　在工矿企业的物料转运、设备安装、重型构件吊装作业场景里，吊钩是起重设备直接承载吊重载荷的核心终端构件，所有被吊重物的重力载荷最终都要通过吊钩传递到起升机构的钢丝绳、卷筒等传动部件上，其结构合理性直接关系到起重作业的本质安全，哪怕是钩身曲率的微小偏差、柄部过渡圆角的设计疏漏，都可能在长期交变载荷作用下萌生疲劳裂纹，最终引发吊重坠落的恶性安全事故。这款直柄式单钩的设计，首先从载荷传递路径的合理性出发，将上部直柄段设计为等直径圆柱结构，该段的尺寸边界完全适配常规起重机吊钩横梁的安装孔位公差范围，直柄顶端预留的台肩结构可直接与吊钩螺母配合实现轴向定位，不需要额外加装定位套等附属配件，安装时只需将直柄穿入横梁中心孔，

　　旋紧配套的推力调心滚子轴承配套螺母即可完成装配，安装边界充分考虑了不同吨位桥式起重机、门式起重机、汽车起重机的吊钩组通用互换需求，柄部长度经过反复校核，既保证螺母旋合后有足够的螺纹啮合长度承受冲击载荷，又不会因为柄部过长导致吊钩组整体高度超标，影响起重机的有效起升高度。钩身的曲线轮廓没有采用简单的圆弧拼接设计，而是按照直柄单钩的载荷分布特性，从钩颈位置开始逐步过渡到钩腔的承载曲面，钩腔内侧的曲率半径经过优化，能够适配直径范围较宽的吊装钢丝绳、卸扣、吊装带的挂接需求，不会因为曲率过小导致吊索具出现局部弯折应力集中，也不会因为曲率过大导致吊索具在起升过程中出现滑脱风险。钩尖位置的设计特意做了向上的翘曲处理，翘曲高度经过反复验证，

　　既能够在无防脱卡板的临时作业场景下降低吊索具滑脱的概率，又不会因为翘曲过高导致挂接吊索具时出现操作干涉。钩身与直柄段的过渡位置采用了大圆角平滑过渡结构，完全规避了直角台阶带来的应力集中问题，该位置是吊钩承受载荷时应力水平最高的区域，设计时特意加大了该截面的有效承载面积，通过有限元应力分析反复调整过渡圆角的半径，确保在额定载荷作用下，该位置的最大应力低于材料屈服强度的三分之一，满足起重构件的安全系数要求。从实际使用场景来看，这款吊钩可适配多种起重设备的吊钩组改造与新件装配需求，在车间内部的重型机床部件吊装、港口码头的集装箱辅助吊装、建筑工地的钢结构构件吊装、仓储库区的重型货物堆垛转运场景中都能适用，其光滑的外曲面设计不会对吊装带、

　　钢丝绳等吊索具造成切割损伤，能够有效延长吊索具的使用寿命。设计过程中还充分考虑了吊钩的日常检查便利性，整个钩身没有设计复杂的凹槽、凸起结构，日常巡检时操作人员可以直观观察到钩身所有表面的磨损、裂纹、变形情况，不需要借助特殊工具就能完成常规安全检查，钩身的截面尺寸变化平缓，磨损量的测量也可以直接通过常规卡尺完成，不需要制作专用的检测样板。针对起重作业中常见的斜拉歪吊工况，钩身的曲面设计也做了相应的载荷适应性优化，当吊重存在一定角度的偏斜载荷时，载荷可以沿着钩身曲面均匀传递到钩颈位置，不会在钩尖位置产生过大的集中载荷导致钩尖变形，同时直柄段与横梁之间的转动配合设计，允许吊钩在起升过程中随着吊重的重心自动调整角度，避免吊重出现扭转摆动，降低起升过程中的动载荷冲击。
