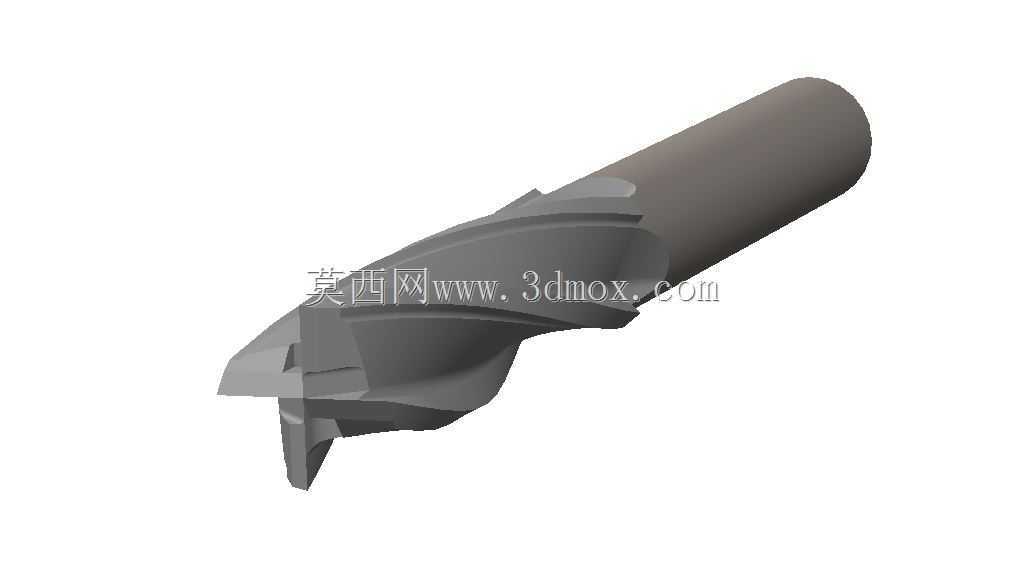

硬质合金螺旋刃立铣刀结构三维设计

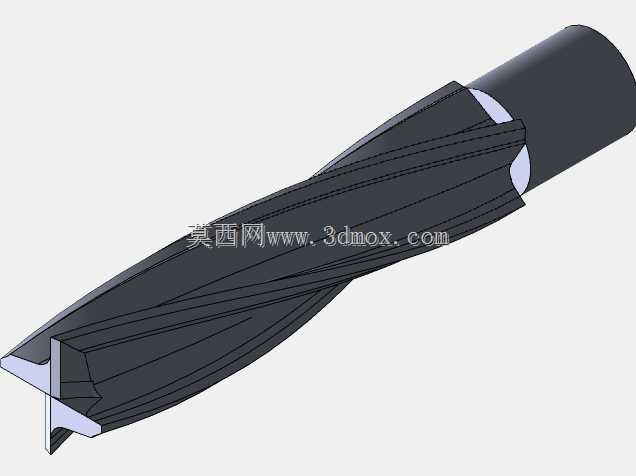

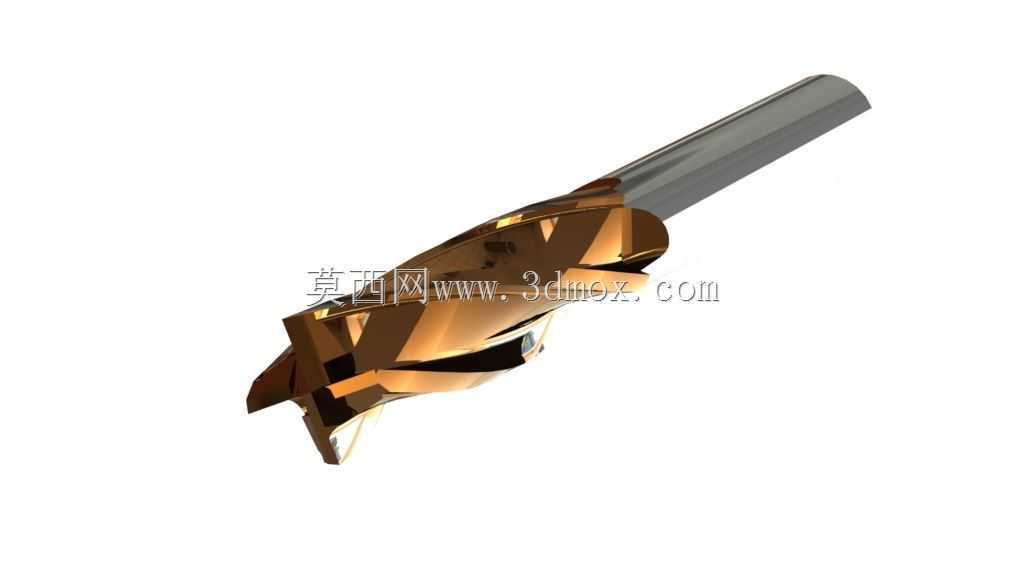

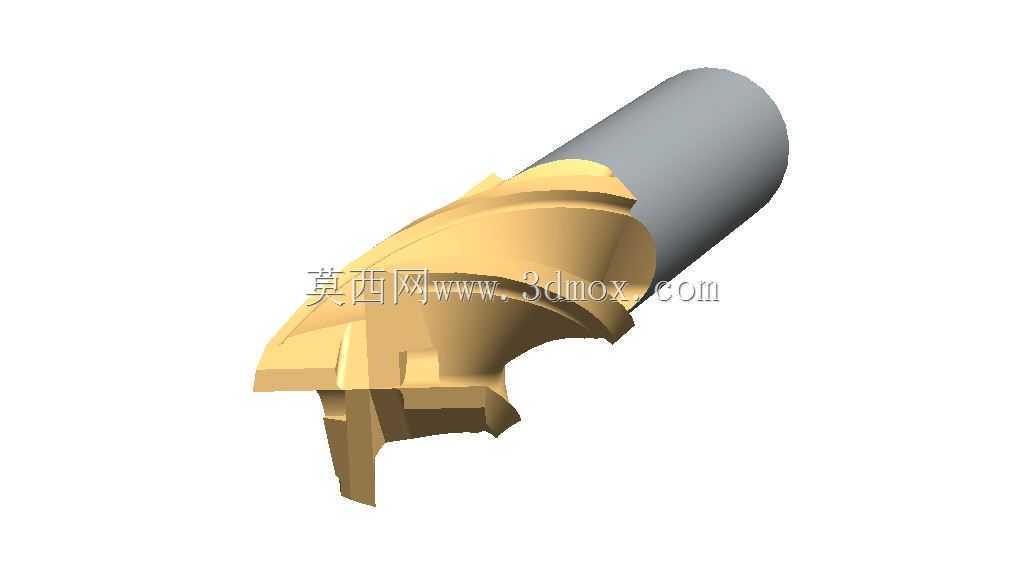

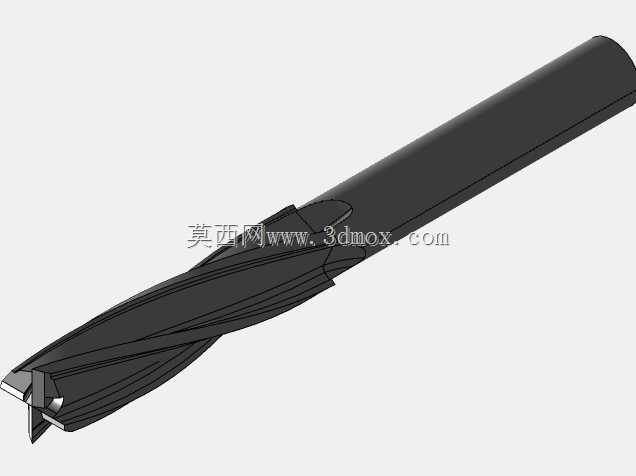

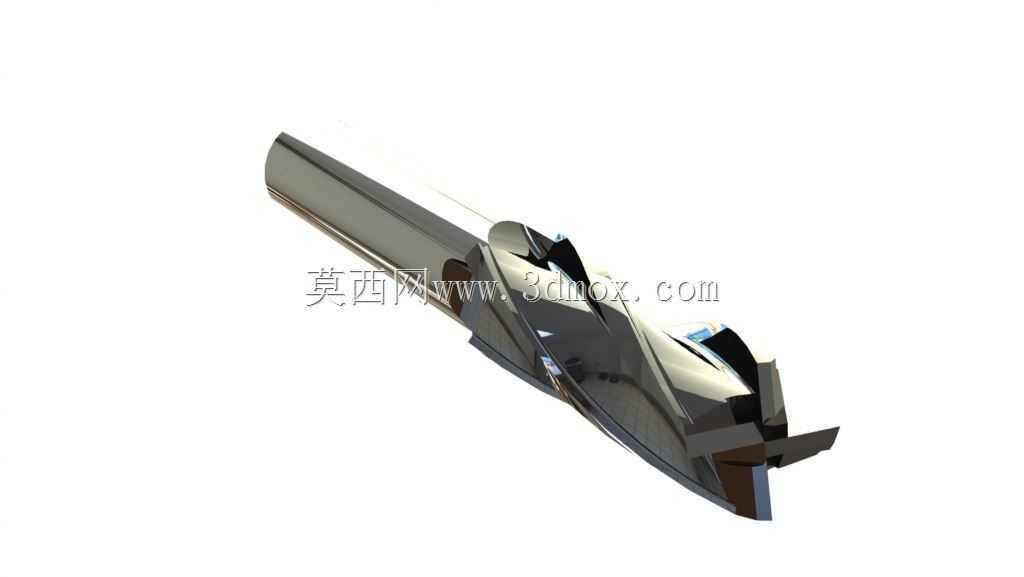

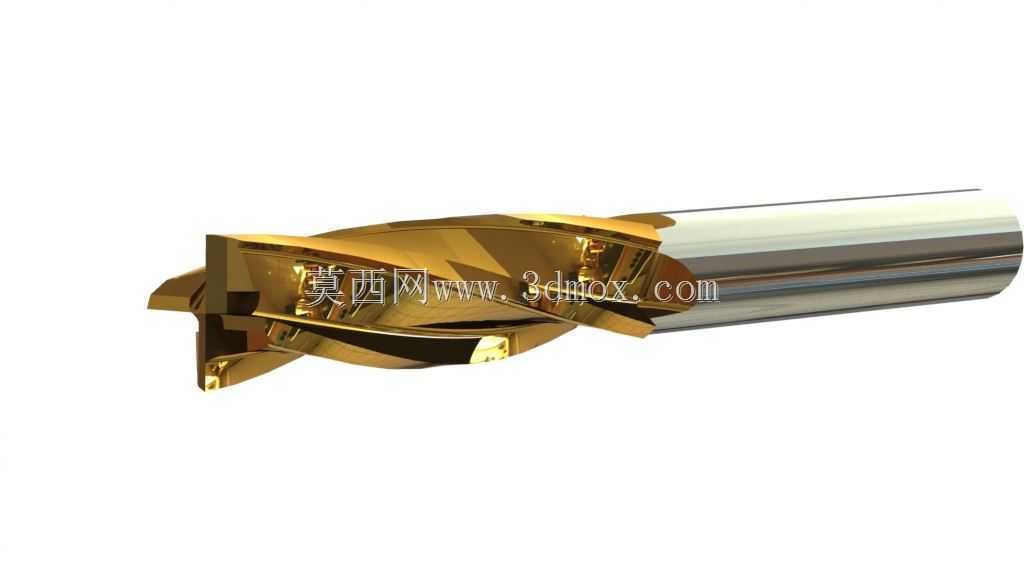

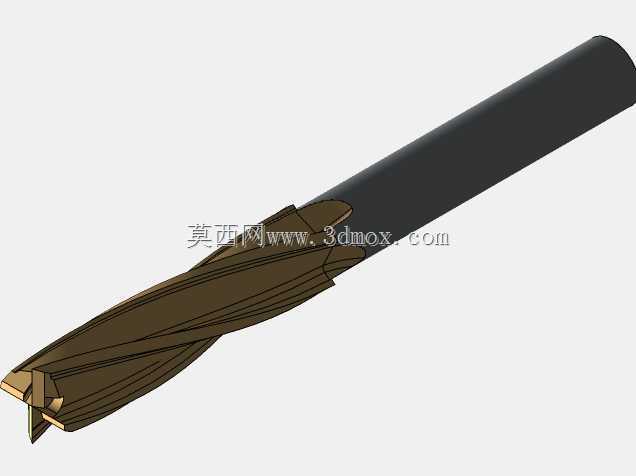

　　在金属切削加工场景中，立铣刀是型腔铣削、轮廓铣削、台阶面加工工序里应用频次极高的切削刀具，本次建模的硬质合金螺旋刃立铣刀，主要适配立式加工中心、数控铣床的装夹工况，可覆盖普通碳钢、合金钢、有色金属及部分非金属材料的粗精加工需求。从实际加工的工况约束出发，这款刀具的设计首先平衡了切削刚性与排屑性能的矛盾：刀体采用整体硬质合金棒料加工基准，刃部设计为等螺旋角结构，螺旋角选取常规加工场景下通用的30度区间，既保证切削刃切入工件时的渐进式接触，降低瞬时冲击载荷，又能让切屑沿螺旋槽顺畅排出，避免切屑堵塞在刃槽内刮伤已加工表面。刀具的装夹柄部采用直柄结构，直径公差严格匹配弹簧夹头、液压刀柄的装夹精度要求，柄部表面做精磨处理，粗糙度控制在Ra0.

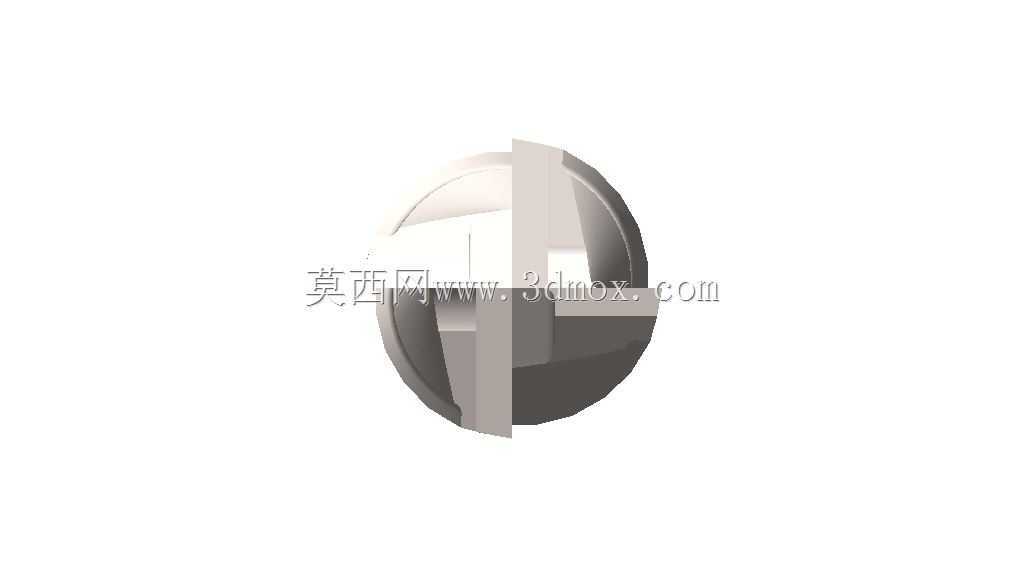

　　8以内，保证装夹时的同轴度，减少高速旋转时的径向跳动。刃部的端刃设计过中心结构，可直接完成轴向进刀动作，无需提前预钻工艺孔，适配型腔加工时的垂直下刀工况，减少工序流转。周刃设置了合理的后角与刃带宽度，粗加工场景下刃带宽度适当加宽，增强刃口抗冲击能力，精加工场景下可通过修磨刃带减小后刀面与加工表面的摩擦，提升表面加工质量。从安装边界来看，这款刀具的刃长与柄长比例经过严格校核，当刀具悬伸长度为柄径的3倍时，刚性可满足常规切削参数下的加工要求，不会出现振刀、让刀现象；若需要加工深型腔，可在建模时调整刃长与柄部的过渡锥度，在保证排屑空间的前提下提升刀体刚性。建模过程中，螺旋槽的截面轮廓采用实际生产中常用的槽型曲线，槽底圆弧过渡避免应力集中，

　　减少刀具在断续切削时的崩刃风险；刃口部分做了微小的钝化处理建模，模拟实际生产中的刃口强化工序，提升刀具的使用寿命。在实际应用中，这款刀具可根据加工材料的不同调整切削参数，加工铝合金时可采用高转速大进给的参数组合，螺旋槽的抛光处理可减少铝屑粘附；加工淬硬钢时可适当降低进给量，配合涂层使用提升刀具的红硬性。建模时还原了刀具各部分的尺寸公差带，包括柄部的h6公差、刃部直径的e8公差，以及刃部对柄部的径向跳动公差，方便后续做工程图输出时直接调用公差要求，用于刀具的生产制造或者加工前的刀具选型校验。不同于普通的直刃铣刀，螺旋刃结构在切削过程中每个时刻都有多个切削点同时参与切削，切削力波动更小，加工过程更平稳，尤其在铣削薄壁工件时，可有效减少工件的变形量。刀体的过渡部分采用光滑圆弧连接，没有应力集中的直角结构，在高速旋转时可减少风阻，同时避免应力集中导致的刀体断裂风险。
