单缸活塞曲柄连杆动力机构结构设计

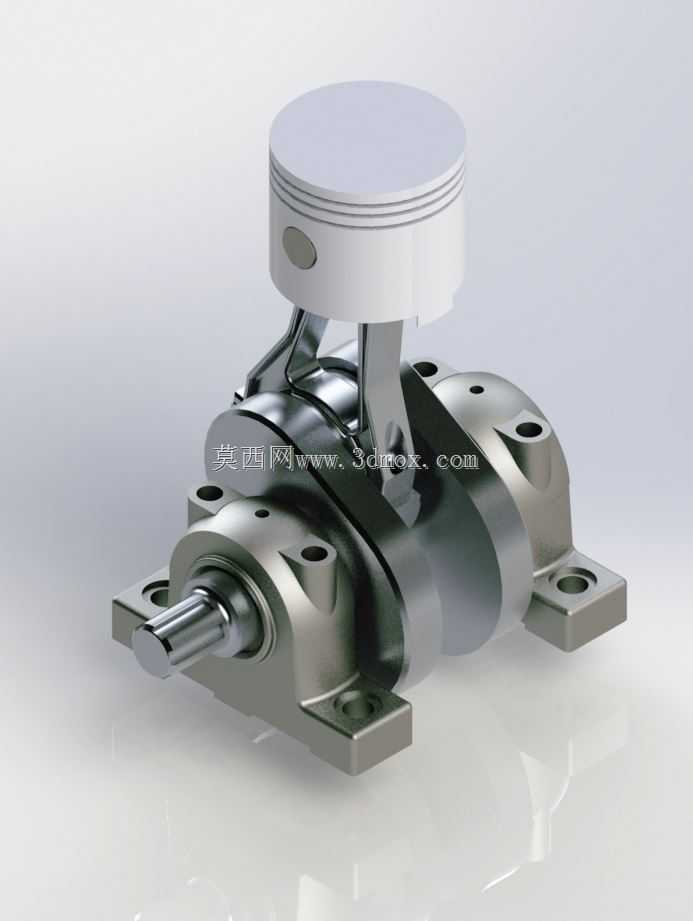

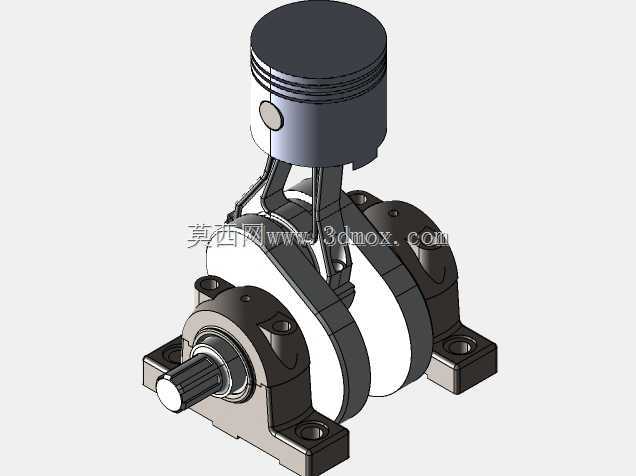

　　这套动力核心结构的建模，完全围绕小型内燃动力单元的实际工况展开，没有做多余的装饰性结构，所有几何特征都对应实际加工与装配需求。先从安装边界说起，底部的分体式轴承座采用双侧安装耳设计，每个安装耳上预留了沉头螺栓过孔，孔位的中心距、沉孔深度都按照通用小型动力单元的安装机架标准做了匹配，安装面做了0.2mm的铣平工艺余量预留，保证装配后曲轴轴线与安装基准面的平行度公差控制在0.05mm以内，避免后续运行出现偏磨问题。

　　很多刚接触动力结构设计的工程师容易忽略活塞与缸体配合的细节，这套模型里的活塞头部预留了三道环槽的位置，分别对应两道气环与一道油环的安装尺寸，环槽的侧壁粗糙度、槽宽公差都按照实际活塞加工的工艺要求做了几何还原，活塞销座的位置做了局部加厚处理，对应活塞销传递爆压载荷时的应力集中区域，避免往复运动过程中销座出现开裂失效。活塞裙部的型线没有做成正圆柱，而是按照实际工作中的热膨胀变形量做了微椭圆处理，冷态下裙部与缸壁的间隙预留了0.03mm的配合量，保证热机状态下不会出现拉缸问题。

　　曲柄连杆部分的设计更偏向实际装配的合理性，曲轴采用整体式锻造结构的建模逻辑，主轴颈与连杆轴颈的过渡位置做了圆角滚压的特征还原，这个圆角的半径大小直接影响曲轴的疲劳寿命，模型里没有做尖锐直角过渡，完全符合实际曲轴的加工工艺要求。连杆的大头采用剖分式结构，结合面做了定位止口的特征，保证连杆盖装配时的位置精度，连杆小头的衬套安装孔、大头的轴瓦安装位都预留了标准的过盈配合余量，对应的油道孔也做了贯通设计，保证运行过程中压力机油能够顺利输送到各个摩擦副位置。

　　从应用场景来看，这套结构可以直接适配小型通用汽油机、小型柴油发电机组、园林机械动力头、迷你摩托动力单元等场景，所有配合尺寸都可以直接导出工程图用于生产参考。设计过程中特意做了运动干涉检查，当曲轴转动到上下止点位置时，活塞裙部不会与曲轴平衡块发生碰撞，连杆在摆动过程中也不会与缸体下沿发生剐蹭，整个运动包络都在预设的缸体轮廓范围内。

　　很多同类模型会把曲轴平衡块的形状做的过于随意，这套模型里的平衡块是按照单缸机的一阶往复惯性力平衡计算结果做的轮廓设计，平衡块的质心位置、重量矩都和实际计算值匹配，能够抵消70%以上的一阶往复惯性力，降低整机运行时的振动水平。前端的动力输出轴做了标准的平键键槽特征，键槽的位置、深度都按照通用输出轴的连接标准设计，可以直接对接皮带轮、齿轮等传动部件，不需要额外做转接结构的修改。

　　在细节处理上，轴承座的轴瓦安装位做了定位唇的凹槽特征，对应轴瓦的定位结构，防止轴瓦在运行过程中出现跟转问题；活塞顶部的燃烧室形状做了浅盆型设计，适配小型通用动力的压缩比要求，没有做过于复杂的燃烧室结构，降低后续加工的难度。整个装配体的配合关系完全按照实际装配流程设置，从曲轴压入轴承座、连杆大头与曲轴连杆轴颈连接、活塞销连接活塞与连杆小头，整个装配路径没有出现无法安装的倒扣结构，所有零件都可以按照实际工艺顺序完成组装，不存在建模时常见的“装不进去”的结构错误。

　　做这类动力结构建模，最忌讳的就是只做外观相似而忽略内部的配合逻辑，这套结构里所有的摩擦副间隙、安装余量、工艺特征都对应实际生产的要求，不管是用于教学演示、结构参考还是二次开发改型，都能直接对应到实际工程场景，不会出现模型看着好看但完全无法落地生产的问题。比如连杆的杆身截面做了工字型设计，在保证结构强度的前提下尽可能降低往复运动的重量，减少惯性力带来的振动，这个截面的厚度变化、过渡圆角都是按照连杆受拉受压的载荷分布做的优化，不是随意画的曲面形状。
