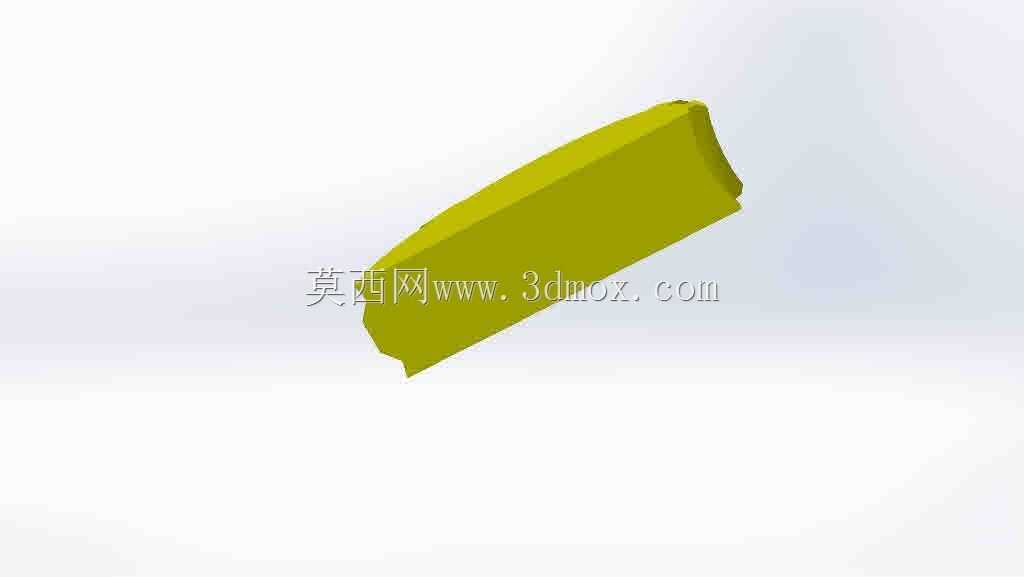

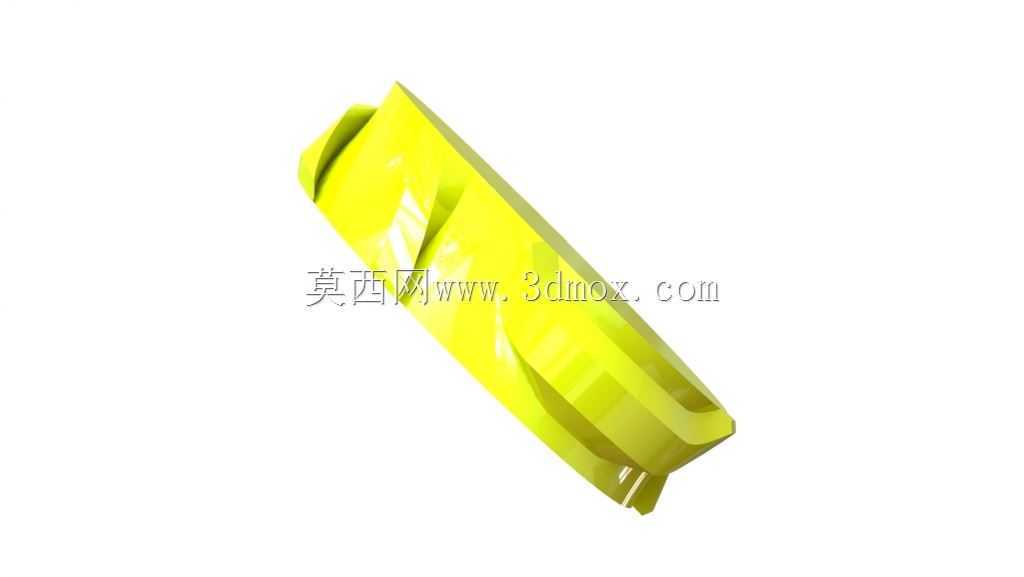

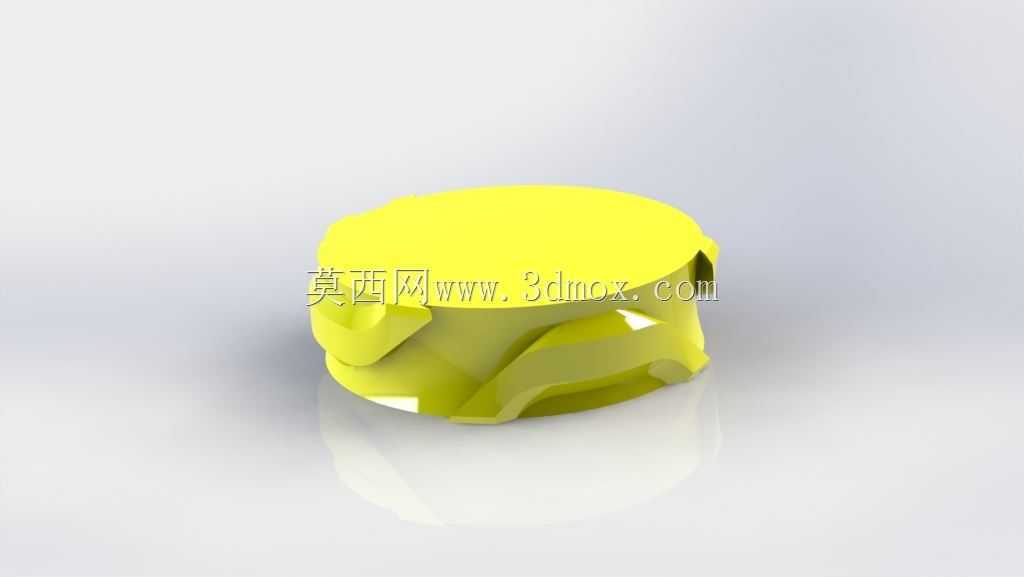

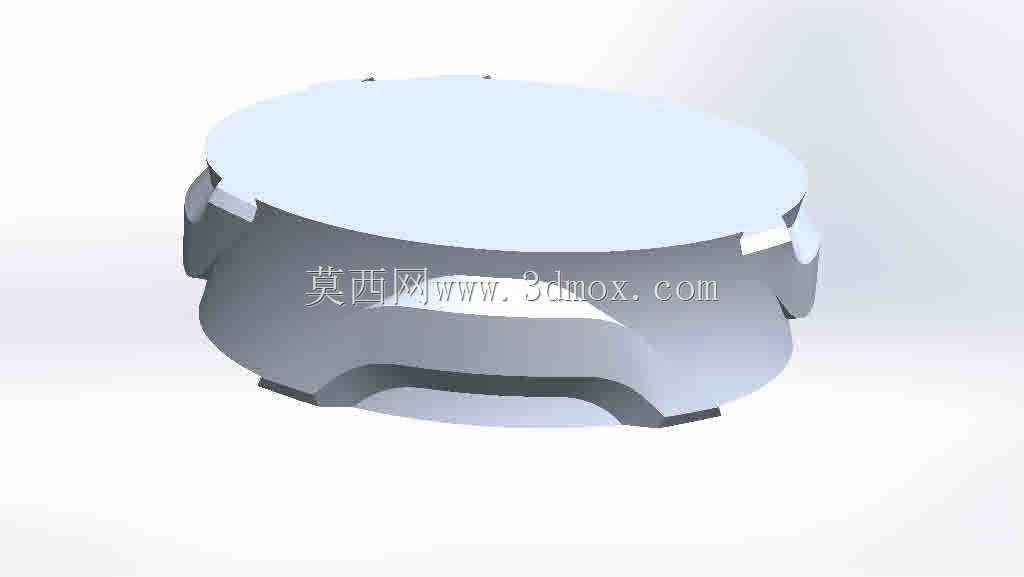

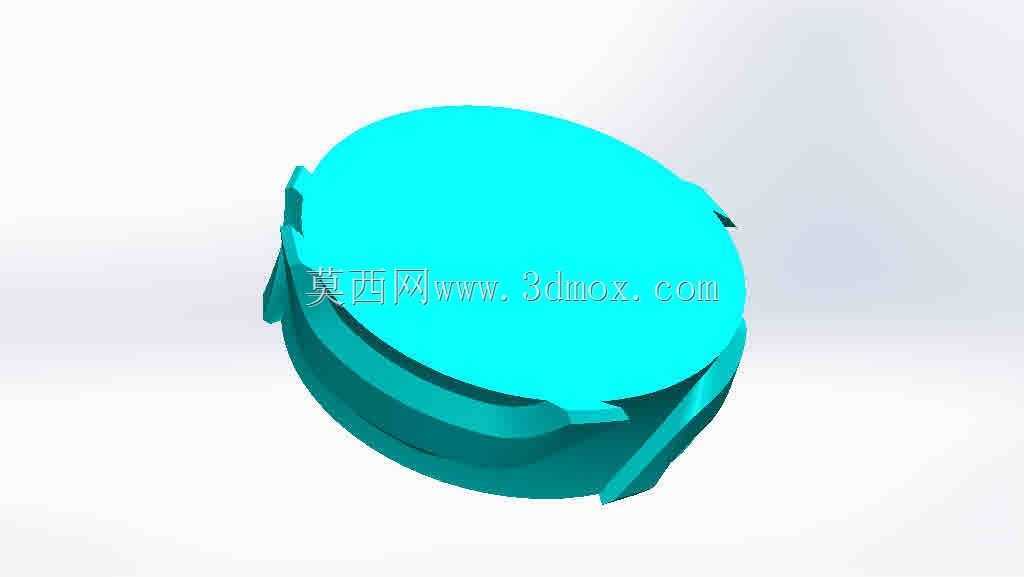

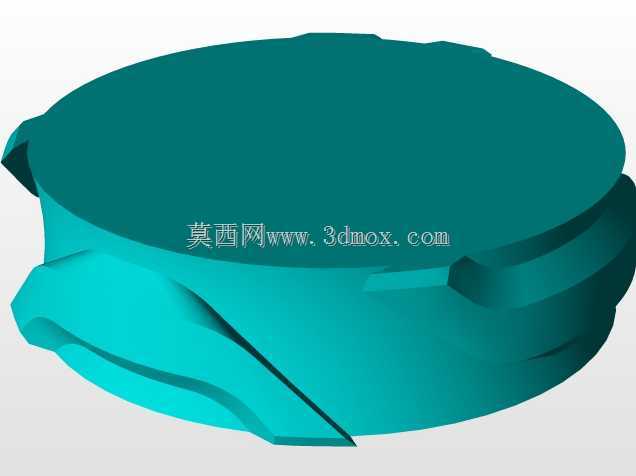

加工中心刀库用圆柱槽式换刀凸轮结构

　　刀套锥孔发生磕碰划伤；在拔刀和插刀完成后的回转段，槽道的曲率过渡做了等速段设计，保证刀臂回转时速度均匀，不会因为转速波动导致刀柄甩出；在动作衔接的停顿区间，槽道设计了零升程的定位段，配合凸轮轴端的感应开关，可以给机床控制系统发送到位信号，保证松刀、锁刀的动作时序完全匹配，不会出现动作干涉。这类凸轮的安装边界需要匹配对应规格刀库的安装腔体，本体采用中空轴套式结构，两端通过轴承支撑在刀库的凸轮箱体内，输入端连接减速电机的输出轴，槽道内嵌入与刀臂摆杆连接的凸轮随动器，随动器与槽道的配合间隙需要控制在0.02-0.05mm之间，间隙过大会导致换刀时刀臂晃动，扣刀位置偏移，间隙过小则会加剧槽道磨损，缩短部件使用寿命。实际应用场景中，在立式、卧式加工中心的圆盘式刀库结构中，这类圆柱槽凸轮是整个自动换刀动作的核心执行件，直接决定了刀库选刀、换刀的动作时序与定位精度，区别于普通盘形凸轮的平面传动特性，圆柱槽式的结构可以把驱动电机的连续旋转运动，直接转化为刀臂的复合动作——包括刀臂伸出扣刀、主轴松刀后拔刀、180度旋转换刀、插刀复位、刀臂退回的整套连贯动作，不需要额外增设复杂的连杆或间歇机构，整个传动链的刚性更好，长期运行的累计误差更容易控制。从结构设计逻辑来看，凸轮本体的外圆柱面上加工的空间曲线槽，是整个部件的核心功能面，槽道的曲率变化完全匹配换刀动作的位移曲线：在扣刀和插刀的行程段，槽道升程变化平缓，避免刀臂运动时产生刚性冲击，防止刀柄与主轴锥孔、

　　这类凸轮主要适配BT40、BT50锥度刀柄的加工中心刀库，根据刀库容纳刀具数量的不同，凸轮的回转一周对应的动作行程会做对应调整，比如24把刀的圆盘刀库，凸轮每旋转一周完成单次换刀循环，整体换刀时间可以控制在1.2-2秒之间，相比传统的气动换刀结构，机械凸轮驱动的换刀动作一致性更好，不会因为气源压力波动导致换刀卡滞，在长时间批量加工的工况下，故障率可以降低60%以上。设计这类凸轮结构时，首先要根据机床的换刀时间要求，计算每个动作段的凸轮转角分配，比如扣刀动作占30度转角，拔刀动作占60度转角，回转动作占120度转角，插刀动作占60度转角，退回动作占60度转角，剩余30度转角作为停顿缓冲区间，保证每个动作的衔接不会出现时序冲突；

　　其次槽道的工作面需要做硬化处理，表面硬度达到HRC58-62，因为随动器在槽道内长期滚动接触，表面硬度不足会导致槽道出现压痕、磨损，直接导致换刀位置偏移，引发掉刀、撞机的事故；另外凸轮的两端轴颈需要保证同轴度公差在0.01mm以内，避免安装后出现转动卡滞，导致驱动电机过载报警。从外形尺寸来看，适配BT40刀柄的换刀凸轮，本体外径通常在120-150mm之间，整体长度在200-260mm之间，中空内孔直径根据输入轴的尺寸设计，通常在25-35mm之间，槽道的深度根据随动器的直径设计，要保证随动器的轴承部分完全嵌入槽道内，不会在运动中脱出。在设备维护层面，这类凸轮的槽道需要定期涂抹高温润滑脂，因为换刀动作频繁时，凸轮箱体内的温度会升高，

　　普通润滑脂容易流失，导致槽道与随动器干磨，日常点检时可以通过观察换刀时的动作平顺性，判断凸轮槽道的磨损情况，如果出现扣刀位置偏移、换刀时有异响，就需要检查凸轮槽道是否有磨损点，随动器轴承是否损坏，及时更换故障件避免引发更大的设备事故。不同于普通传动凸轮只需要传递运动，换刀凸轮的曲线设计直接关联整个加工中心的换刀可靠性，一旦凸轮曲线设计存在缺陷，比如动作段的加速度突变，会导致刀臂运动时产生冲击，长期运行会导致主轴内的拉钉松动，影响加工精度，因此在建模阶段需要对槽道的曲线做连续性校验，保证曲率变化平滑，没有硬拐点，同时要做运动仿真，模拟整个换刀过程中刀臂的运动轨迹，检查是否存在与刀库、主轴护罩的干涉问题，确保实际装配后动作完全符合设计预期。
