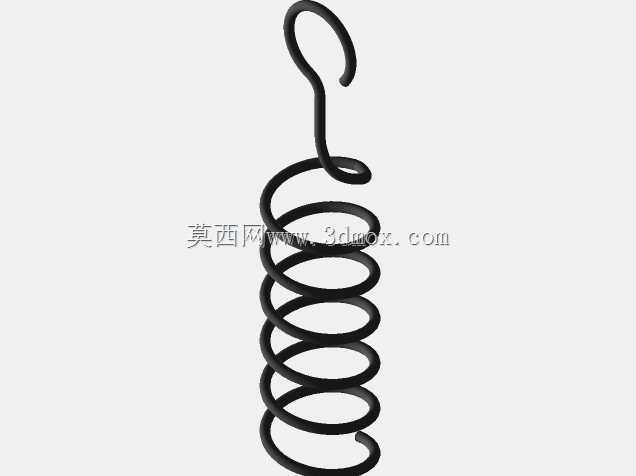

圆柱螺旋压缩弹簧结构三维设计

　　在各类机械结构的弹性缓冲、复位储能场景里，圆柱螺旋压缩弹簧是应用覆盖度极广的基础零件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲模组，都能见到这类零件的身影。做这类弹簧的三维结构设计时，首先要锚定实际安装工况的边界约束，不能脱离装配场景孤立建模。先从安装端的尺寸约束说起，这类弹簧的两端通常做并圈磨平处理，磨平段的长度一般控制在圈径的四分之三左右，保证安装后端面和支撑座的贴合度，避免受载时出现偏斜啃磨的问题，建模时要把并圈部分的螺距逐步过渡到零，不能直接做生硬的螺距突变，否则后续做有限元受力分析时，端部的应力集中系数会和实际工况偏差过大，失去仿真参考价值。弹簧的有效圈数是直接决定刚度的核心参数，

　　设计时要先根据工况需要的承载行程、预紧力要求反算弹簧刚度，再结合选定的线材直径、弹簧中径推导有效圈数，建模过程中要保证有效圈段的螺距均匀一致，螺旋升角控制在合理区间，避免升角过大导致受载时出现侧向失稳的问题。很多新手建模时容易忽略弹簧的并圈间隙，实际生产中弹簧的相邻圈之间在自由状态下要预留合理的间隙，保证压缩到最大工作行程时，圈与圈之间不会出现并死碰磨的情况，尤其是在高频往复运动的工况下，圈间碰磨会快速造成线材表面疲劳剥落，大幅缩短零件使用寿命，所以建模时要把工作行程下的圈间间隙校核做在前面，通过三维软件的干涉检查功能，模拟弹簧压缩到极限位置时的各圈位置，确认不存在硬干涉。从应用场景来看，这类弹簧常被用在阀门的启闭复位结构里，

　　配合阀芯的往复运动提供复位弹力，这种工况下对弹簧的刚度一致性要求很高，建模时要严格控制螺旋线的生成精度，保证每一圈的中径偏差控制在允许范围内，避免出现刚度不均导致的阀门启闭卡滞问题。还有在自动化设备的缓冲限位结构里，这类弹簧用来吸收运动部件的到位冲击，此时要结合冲击载荷的大小，校核弹簧的极限载荷是否满足要求，建模时可以把弹簧的两端支撑座结构做简化配合，模拟实际安装时的导向结构，确认弹簧压缩过程中不会出现侧向偏移。设计思路上，不要一开始就直接绘制螺旋线扫掠，要先梳理清楚安装空间的边界：弹簧的外径不能超出安装腔体的内径，要预留足够的径向间隙，避免弹簧受压膨胀时和腔体内壁摩擦；弹簧的内径要和导向轴的外径保持合理的配合间隙，

　　间隙太小容易卡滞，间隙太大容易出现偏斜，一般径向间隙控制在线材直径的百分之十左右比较合理。线材直径的选择要结合载荷大小和疲劳寿命要求，承受交变载荷的工况要选择更高等级的线材，建模时可以把线材的圆角过渡做出来，尤其是端部并圈和有效圈衔接的位置，要做平滑的曲率过渡，减少应力集中点。很多人做弹簧模型时只做自由状态的外形，忽略了不同压缩量下的形态变化，实际上在做整机装配模拟时，需要把弹簧在预压状态、工作状态、极限压缩状态的形态都做参数化关联，通过参数驱动调整弹簧长度，这样在总装时可以直观看到不同工况下弹簧和周边零件的位置关系，避免出现装配干涉。另外，弹簧的端部磨平角度也要符合实际加工要求，磨平后的端面要和弹簧轴线垂直，垂直度偏差要控制在国标允许的范围内，建模时可以通过基准面切割的方式模拟磨平工序，保证端面的平面度符合装配要求。在做装配配合时，弹簧的两个端面要和对应的支撑零件做重合配合，同时要注意弹簧的旋向，尤其是在并排安装多根弹簧的场景里，相邻弹簧要采用相反旋向，避免受载压缩时弹簧互相咬合，这点在建模阶段就要提前确认，不能等到生产装配时才发现旋向错误。
