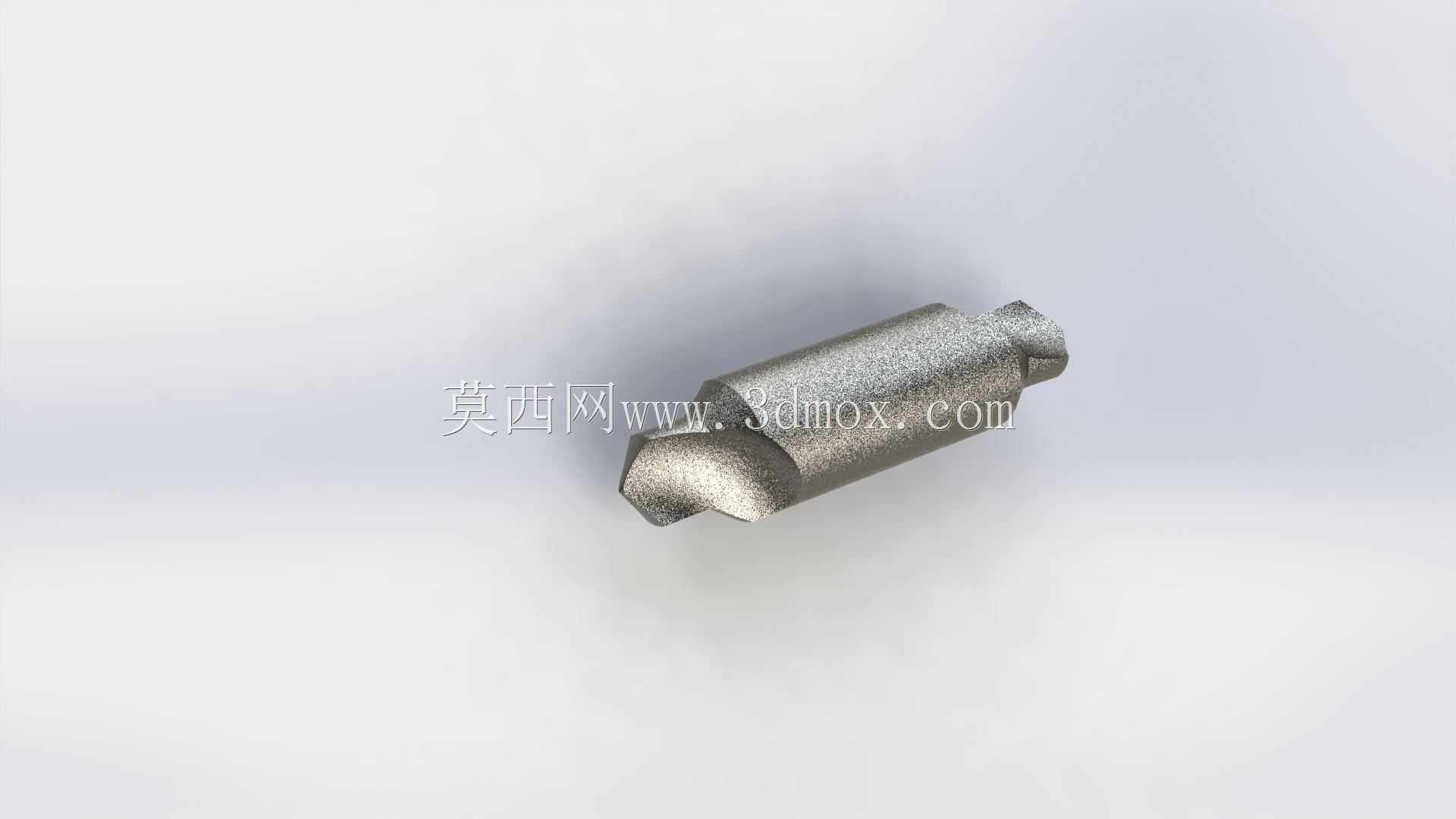

金属切削加工用钻孔定心钻具结构

　　在常规金属切削加工的孔加工工序里，钻孔前的定心工序是决定后续孔位精度、避免钻头引偏的核心前置环节，这款定心钻具就是针对该工序需求设计的专用切削刀具，广泛适配立式钻床、摇臂钻床、加工中心等各类带钻削功能的机加工设备，覆盖普通碳钢、合金钢、有色金属等常见机加工材料的钻孔前置定位作业场景。从实际加工的痛点出发，普通麻花钻直接钻孔时，受横刃切削阻力大、工件表面不平整、钻头刃磨对称度误差等因素影响，极易出现入钻偏移、孔位超差、孔轴线倾斜等问题，尤其是在斜面、弧面、铸锻件毛坯面钻孔时，引偏量甚至会超过0.5mm，直接导致后续铰孔、攻丝工序余量不均，严重时会造成零件报废，而这款定心钻具的核心功能就是在正式钻孔前，

　　预先在待加工孔位加工出精准的锥形定位凹坑，为后续钻头提供稳定的入钻导向，从根源上抵消入钻阶段的偏移力矩。从结构设计逻辑来看，这款钻具采用整体硬质合金或高速钢基体的一体式结构，工作端为对称的90度（也可根据加工需求适配60度、120度）定心切削刃，刃口经过对称修磨，保证两侧切削力完全平衡，入钻时不会产生侧向分力；钻身采用等直径圆柱柄设计，可适配标准钻夹头、ER弹簧夹头等通用刀柄装夹，无需定制专用装夹结构，装夹后径向跳动量可控制在0.01mm以内，满足高精度孔位的定心需求。切削端的排屑槽采用窄槽深磨设计，槽面抛光处理，定心钻削过程中产生的细碎切屑可顺着排屑槽顺利排出，不会在锥坑内堆积挤压已加工表面，保证定心锥面的粗糙度达到Ra1.

　　6以下，为后续钻头提供贴合度极高的导向基准。从安装边界与尺寸适配角度来说，这款定心钻具的柄部直径覆盖常用的3mm、4mm、5mm、6mm、8mm、10mm等标准规格，可直接适配绝大多数钻床、加工中心的标准装夹接口，无需额外加装转换套；工作端的定心锥深度可根据待加工钻头的直径调整，通常定心锥的最大直径比后续钻孔直径大0.2-0.5mm即可，既可以完全覆盖钻头横刃的接触范围，又不会加工出过大的凹坑影响零件表面质量。钻具的总长度根据柄部直径不同分为50mm、70mm、100mm等常规规格，可适配不同行程的钻削设备，安装时只需保证钻具伸出夹头的长度大于定心深度加5mm的安全距离即可，避免钻削过程中夹头与工件表面发生碰撞。在实际使用场景中，

　　这款定心钻具不仅适用于平面钻孔的定心，针对交叉孔、斜面孔、薄壁件钻孔等特殊工况也能发挥稳定作用：交叉孔加工时，预先用定心钻在待加工面打出定位坑，可避免钻头钻入交叉孔空腔时因单侧受力出现扎刀、偏斜；斜面孔加工时，定心钻加工出的锥面可先在斜面上形成一个垂直于钻头轴线的小平面，让钻头入钻时两侧刃同时接触工件，大幅降低斜面孔的椭圆度误差；薄壁件钻孔时，定心钻的小进给钻削不会像普通钻头那样产生较大的轴向推力，可避免薄壁件出现装夹变形。设计过程中还充分考虑了刀具的重磨复用性，切削刃磨损后，只需在工具磨床上按照原有的锥角参数修磨端面刃口即可，无需修磨排屑槽，重磨后刀具的装夹基准不变，重复装夹的跳动量不会出现明显变化，可大幅降低刀具的使用成本。不同于普通中心钻只能用于加工顶尖孔的功能局限，这款定心钻的锥角设计更适配钻孔导向需求，柄部强度更高，可承受更大的钻削进给量，在批量零件的孔加工工序中，能将孔位位置度误差稳定控制在0.05mm以内，大幅减少后续孔位校正的辅助时间，提升整体加工效率。
