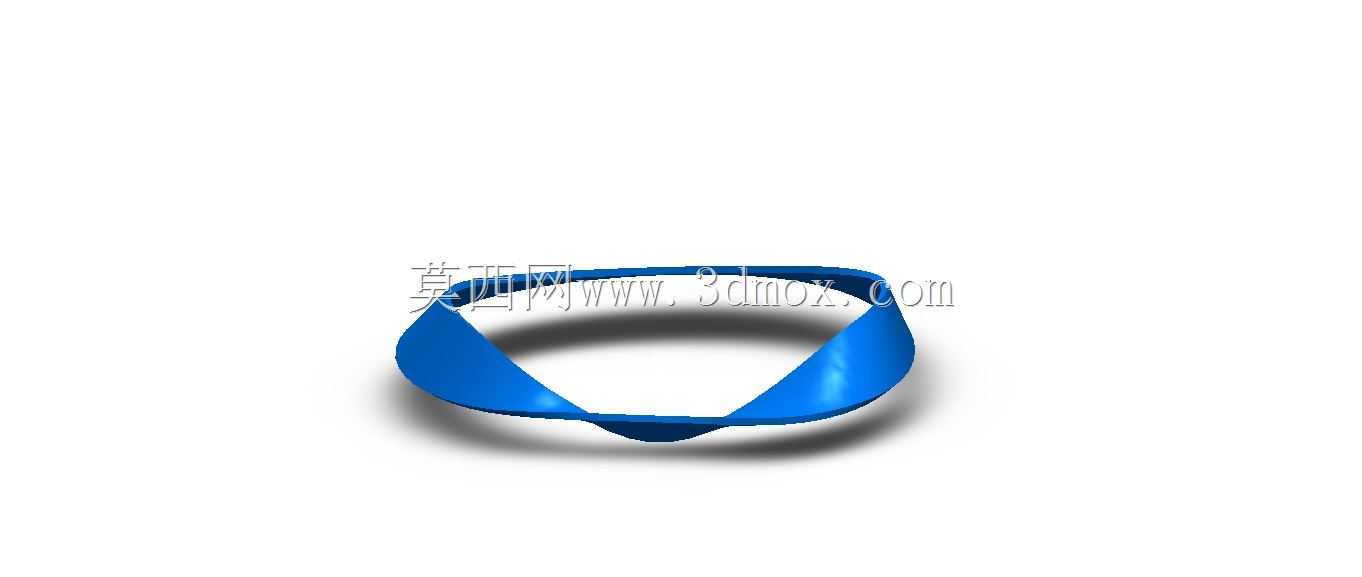

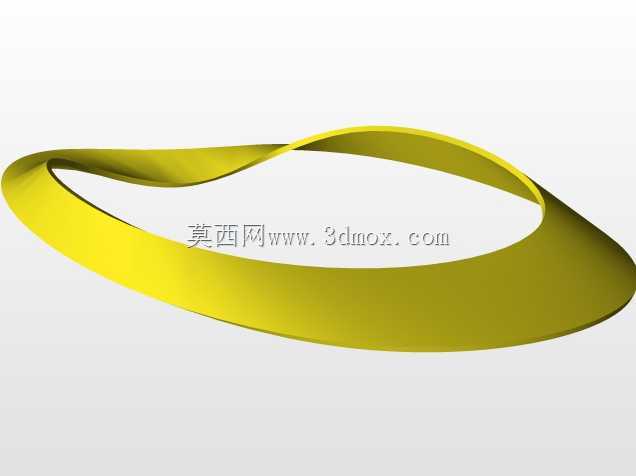

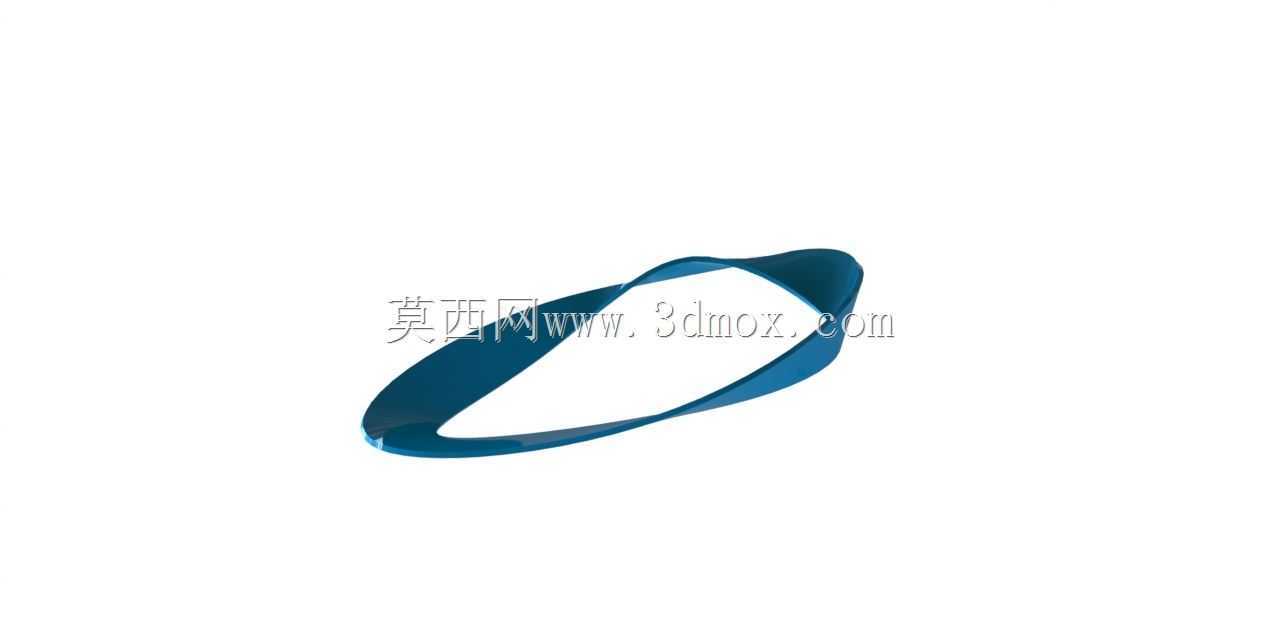

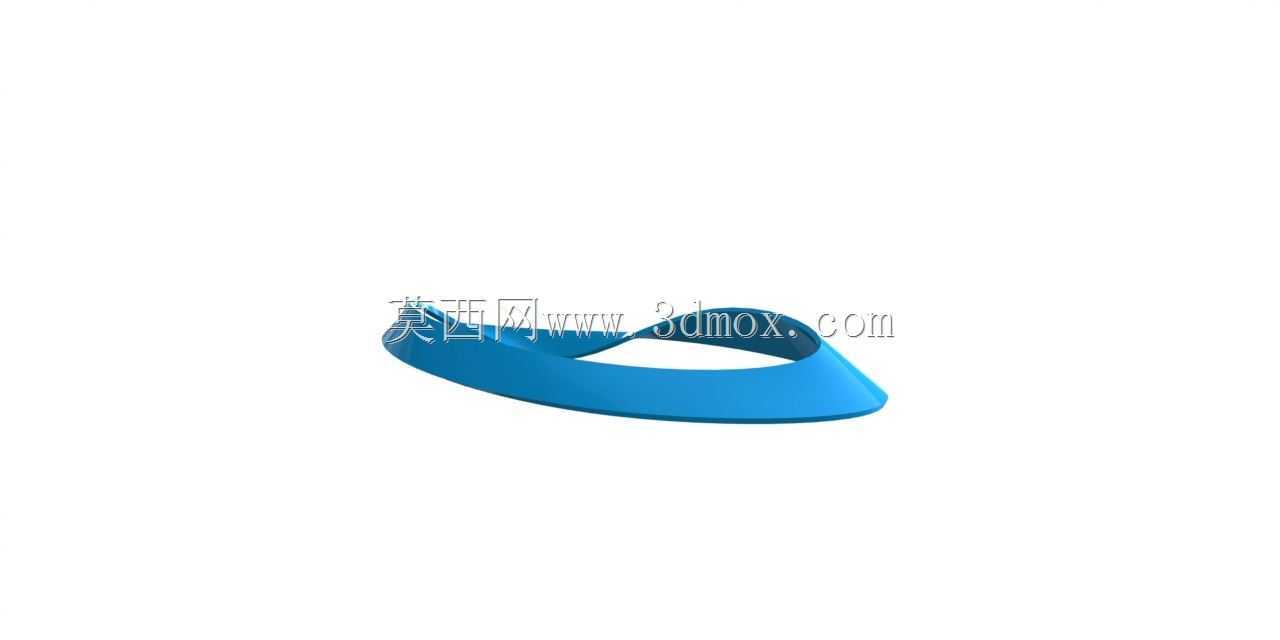

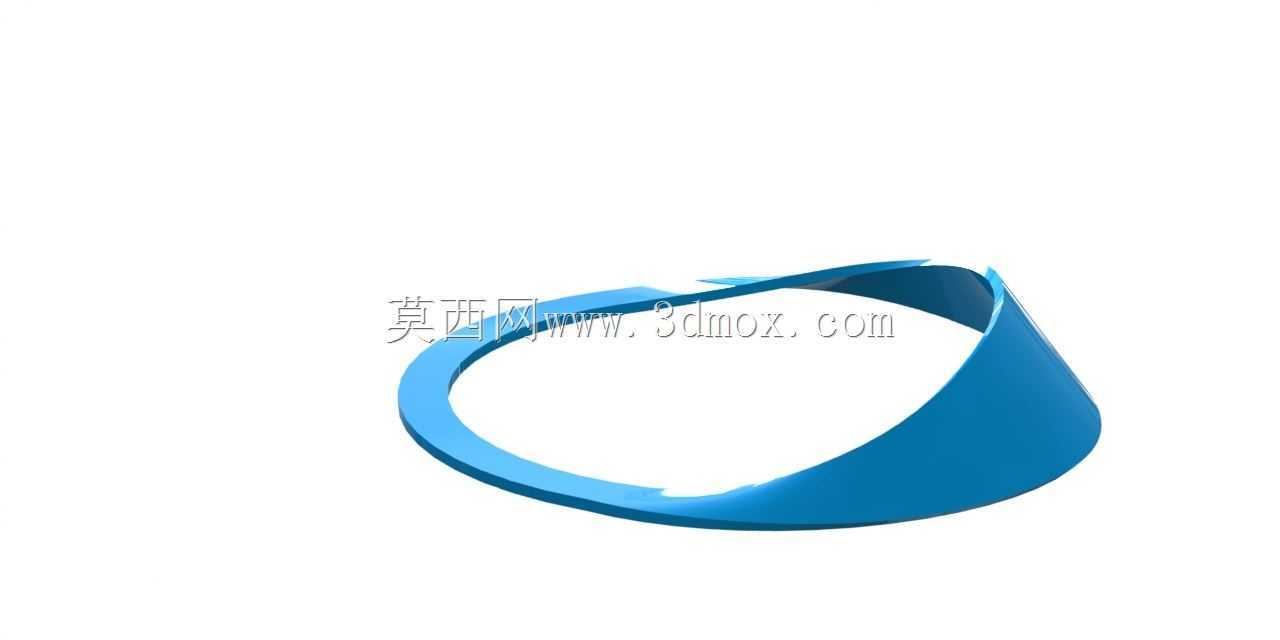

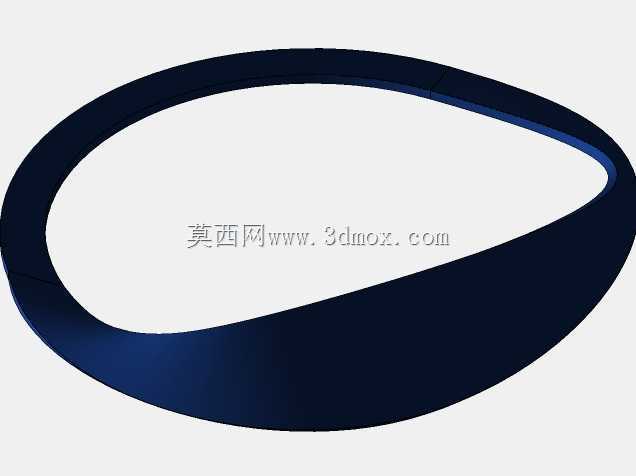

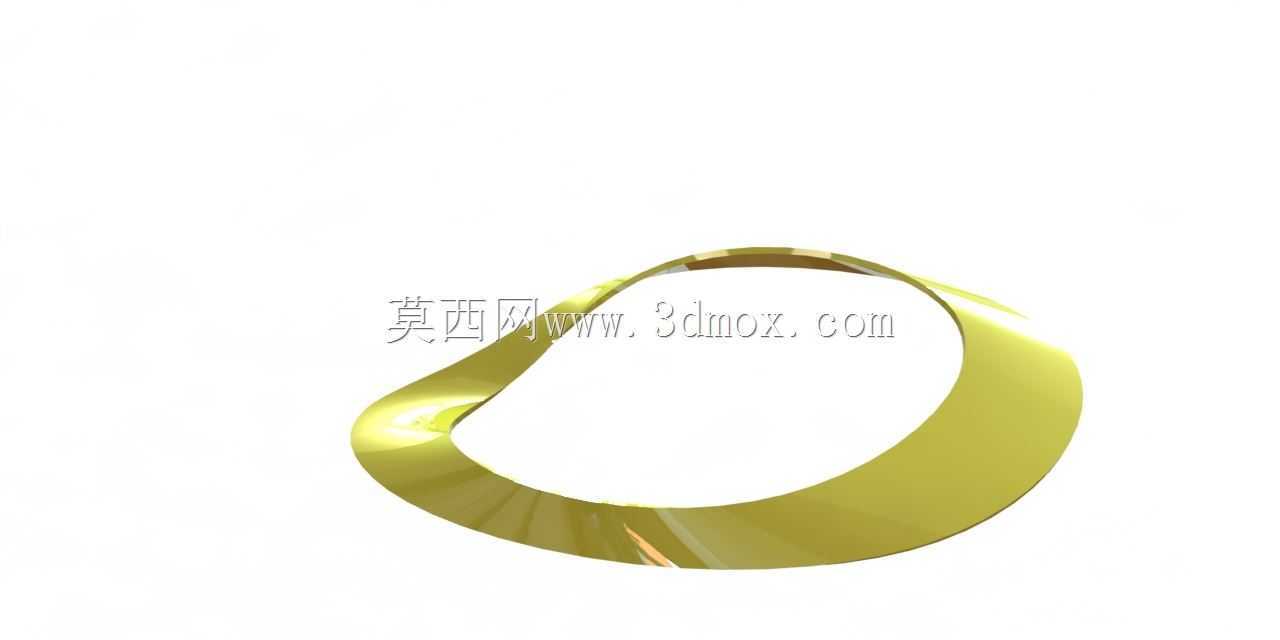

单侧曲面环形莫比乌斯带结构件

项目分类:通用机械零部件 发布时间:2021-11-27 ID:417153
  • 单侧曲面环形莫比乌斯带结构件
  • 单侧曲面环形莫比乌斯带结构件
  • 单侧曲面环形莫比乌斯带结构件
  • 单侧曲面环形莫比乌斯带结构件
  • 单侧曲面环形莫比乌斯带结构件
  • 单侧曲面环形莫比乌斯带结构件
  • 单侧曲面环形莫比乌斯带结构件
  • 单侧曲面环形莫比乌斯带结构件

  在机械结构的拓扑特性验证、传动路径优化以及科普教学演示场景中,这类单侧曲面环形构件的应用并不少见。不同于常规环形零件存在正反两个独立曲面的特性,该结构通过将带状基材的一端扭转180度后与另一端对接,形成了连续无断点的单一侧曲面,这种特性在需要连续循环作业、避免曲面分界带来的卡顿或应力突变的场景中具备独特优势。比如部分传送带的结构优化设计中,就会参考这类拓扑结构的受力特性,让带面磨损均匀分布,避免常规传送带单面长期受力导致的局部过度损耗,延长带体的整体使用寿命。

  从设计思路来看,构建该结构首先要确定环形的基准中径,也就是环形整体的中心轨迹圆直径,这个尺寸直接决定了构件的整体安装占用空间,设计时需要匹配安装位的环形预留区域,确保构件外边缘不会与周边安装框架发生干涉。带状部分的宽度需要结合实际应用场景确定,如果用于教学演示,宽度可设置在30-50mm区间,保证曲面扭转的形态足够直观,便于观察者理解单侧曲面的形成逻辑;如果用于工业传动场景,宽度则需要匹配传动轮的接触宽度,保证传动过程中受力均匀,不会出现偏载打滑的问题。带状基材的厚度同样需要根据使用场景调整,演示类构件厚度可控制在2-5mm,保证结构轻便易搬运,工业应用场景下则需要根据负载大小计算厚度,确保扭转对接位置的结构强度满足长期运行的受力要求。

  建模过程中需要重点关注扭转段的曲面顺滑过渡,不能出现曲率突变的折痕,否则不仅会影响外观质感,在工业应用场景中还会导致应力集中,在长期循环受力的情况下出现疲劳断裂。对接位置的拼接需要完全贴合,保证曲面的连续性,不能出现错位或者接缝凸起,否则会破坏单侧曲面的连续特性,在传动应用中还会导致运行过程中出现跳动、异响等问题。整个构件的外形轮廓是类圆锥台形态的环形,并非正圆柱环形,这种设计是为了适配扭转后带体的自然形态,避免带体在扭转过程中出现过度拉伸或者挤压变形,保证整个环体的壁厚均匀一致,受力分布均衡。

  安装边界方面,该构件的整体高度由带体宽度和扭转角度共同决定,180度扭转的情况下,整体高度略大于带体宽度,安装时需要预留足够的垂直空间,避免上下端面与安装基座或者上方防护结构发生摩擦。中心通孔的直径需要匹配支撑轴的尺寸,如果是作为演示件,中心可预留直径20-30mm的通孔,用于穿装支撑轴实现固定或者旋转展示;如果是作为传动构件,中心孔则需要根据传动轴的配合公差进行设计,保证装配后同轴度符合要求,运行时不会出现偏心晃动。

  实际应用中,这类结构还常被用于传感器的标定测试场景,利用单侧曲面的连续特性,让传感器探头沿着曲面移动时可以无断点遍历整个带面,不需要额外的换向机构就能完成全表面的检测作业,简化检测设备的结构设计。在一些特殊的密封结构设计中,也会参考这类单侧曲面的连续特性,设计无断点的密封环,避免常规密封环的接缝位置出现泄漏问题,提升密封结构的可靠性。设计这类构件时,还需要考虑材料的成型特性,如果采用金属材料加工,需要评估扭转位置的材料延展率,避免加工过程中出现开裂;如果采用3D打印制作,则需要合理设置打印支撑,保证扭转段的曲面成型精度,去除支撑后要对曲面进行打磨处理,保证表面顺滑无凸起。
