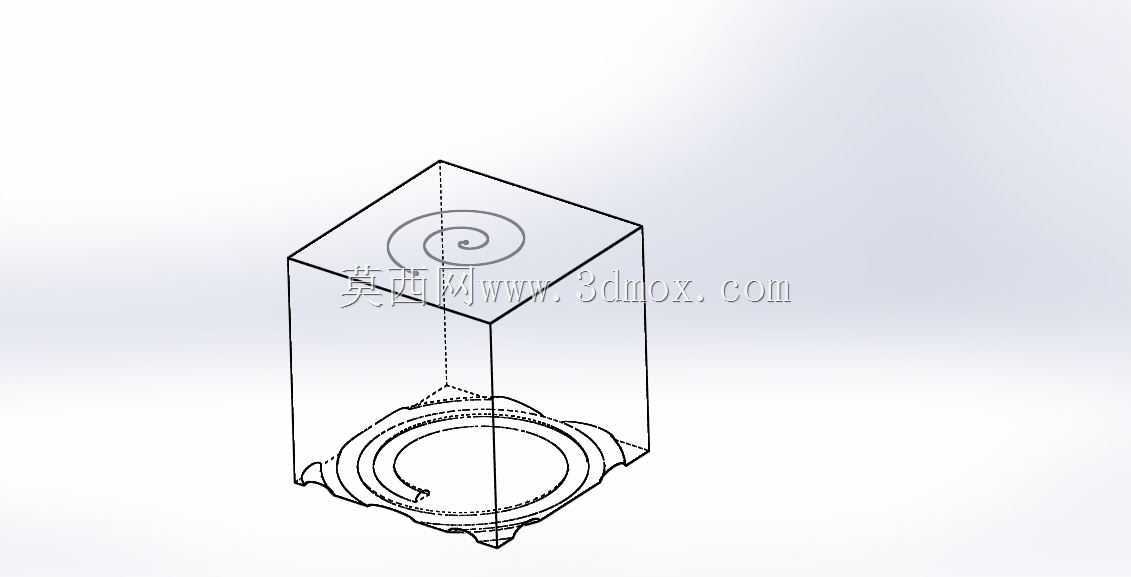

带螺旋槽与底部定位结构的立方体构件

　　在非标自动化设备的定位装夹工位、小型工装夹具的承载基座设计中，这类带内部成型结构的立方体构件是十分常见的基础零件，很多刚接触结构设计的工程师容易把这类零件当成简单的方块去建模，忽略了各个结构之间的配合公差与安装边界约束，最后打样出来的零件要么没法和周边组件适配，要么在长期受力后出现形变偏移。从结构本身来看，这个立方体构件的外轮廓采用规整的正六面体基准，六个平面的平面度公差需要控制在0.02mm以内，作为整个零件的安装基准面，不管是和设备台板的贴合固定，还是和上方压合组件的对位，都依赖外轮廓的基准精度，设计时特意把外棱边做了0.2mm的倒角处理，既避免加工后锐边割伤装配人员，也能减少零件转运过程中棱边磕碰导致的基准面损伤。

　　顶面的螺旋槽结构并不是装饰性设计，在实际应用场景中，这个螺旋槽主要用来容纳润滑脂，当上方的旋转压头压在构件顶面做回转动作时，槽内的润滑脂可以均匀分布在接触面上，避免干摩擦导致的零件表面磨损，同时螺旋槽的导程设计为3mm，深度0.8mm，既保证有足够的储脂空间，也不会因为槽深过大影响顶面的支撑强度，很多新手设计这类储脂槽时要么开得过深导致顶面受压凹陷，要么槽宽过窄润滑脂没法顺利溢出到接触面，实际使用时反而加剧磨损。构件内部的贯通型腔是整个零件的核心功能区，型腔底部的环形凸台结构是用来嵌装定位衬套的，衬套和凸台之间采用H7/p6的过盈配合，装配时通过热装工艺压入，保证衬套在长期受径向力时不会出现松脱，型腔的内壁粗糙度要求达到Ra1.6，

　　减少和嵌入件之间的滑动摩擦阻力，底部的外翻支撑脚结构是整个零件的安装受力点，四个支撑脚的底面和立方体的下基准面共面，每个支撑脚上都预留了M4的螺纹安装孔，孔位的位置度公差控制在0.05mm以内，安装时通过内六角螺丝把整个构件固定在设备的安装台板上，支撑脚的外翻设计可以分散螺丝锁紧时的应力，避免长期锁紧后零件本体出现应力开裂。设计这类构件的时候，首先要确认的是安装边界尺寸，也就是整个立方体的外轮廓尺寸不能超出工位的预留安装空间，同时要保证内部型腔的尺寸和待容纳的工件尺寸之间留出0.1mm的间隙，避免工件装入时出现卡滞，另外要考虑零件的加工工艺性，整个立方体的外轮廓可以通过铣床一次加工成型，

　　内部的型腔和顶面螺旋槽可以通过加工中心一次装夹完成，减少二次装夹带来的形位公差误差，底部的支撑脚结构不需要额外焊接或者拼接，直接和本体一体铣削成型，保证整体结构的刚性。在实际的设备运行场景中，这类构件往往用在小型工件的压装工位、检测工位的定位基座，比如电子元器件的引脚成型工位，就需要这类带定位型腔的立方体构件作为承载基座，工件放入型腔后，上方的压头下行完成压装动作，顶面的螺旋槽储存的润滑脂可以减少压头回转时的磨损，底部的支撑脚结构保证整个构件在受压装力时不会出现滑移，很多工程师在选型或者设计这类零件时，容易只关注型腔的尺寸，忽略顶面的耐磨设计和底部的安装应力分散，导致零件使用寿命只有设计预期的三分之一，甚至在压装过程中出现零件碎裂的情况。另外在建模过程中，需要注意各个结构之间的过渡圆角，比如型腔和底面的交接处做了R0.5mm的圆角，避免加工时出现应力集中，螺旋槽和顶面的交接处做了R0.2mm的圆角，避免润滑脂在槽边堆积结块，这些细节虽然不会影响零件的整体装配，但是会直接影响零件的长期使用稳定性，在做三维建模的时候，这些圆角特征不能省略，不然加工出来的零件会存在锐边，应力集中点在长期受交变载荷的时候很容易出现裂纹。
