带侧装法兰支座的立式支撑轴承座

项目分类:轴承座 发布时间:2021-11-27 ID:417226
  • 带侧装法兰支座的立式支撑轴承座
  • 带侧装法兰支座的立式支撑轴承座
  • 带侧装法兰支座的立式支撑轴承座
  • 带侧装法兰支座的立式支撑轴承座
  • 带侧装法兰支座的立式支撑轴承座

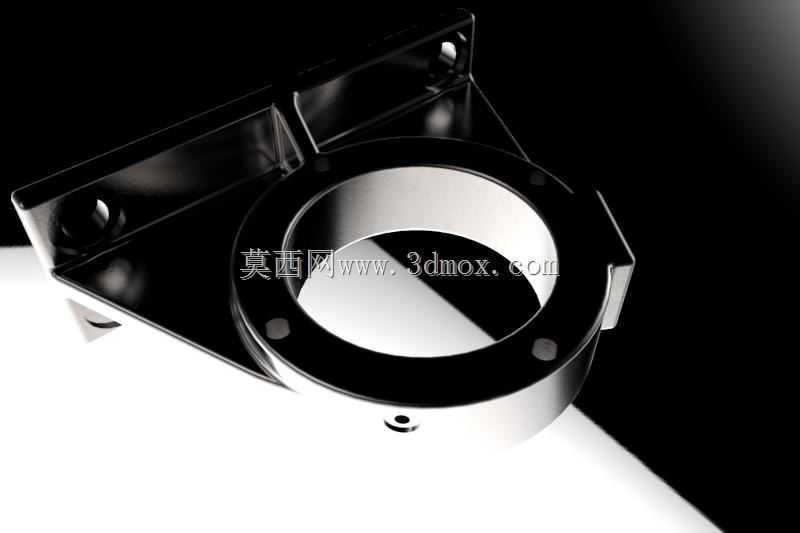

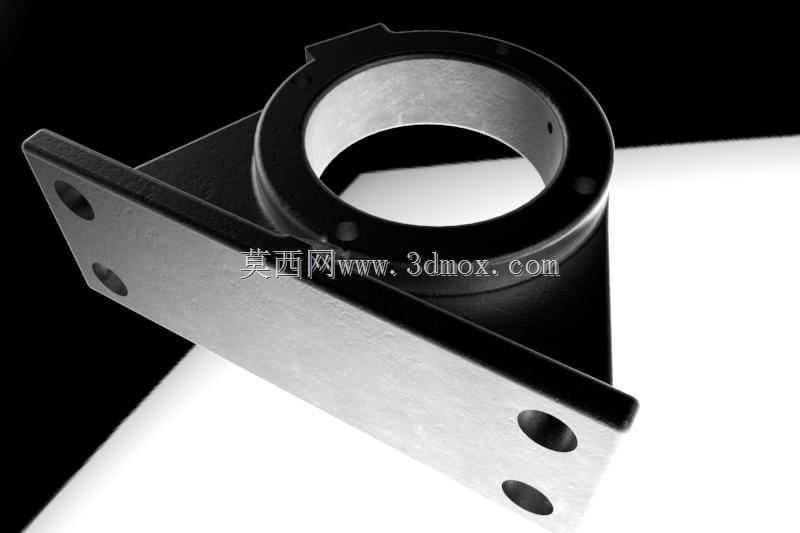

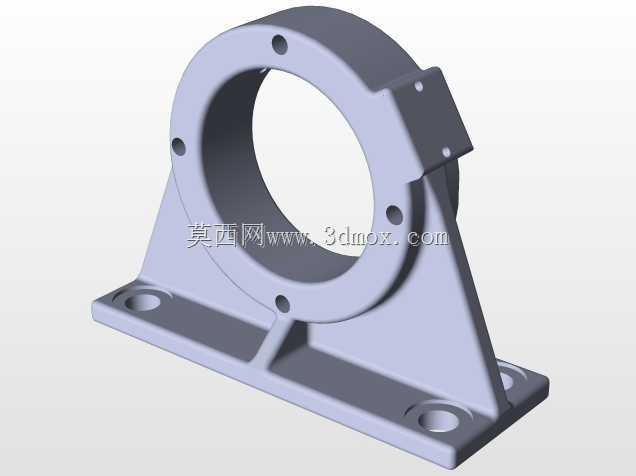

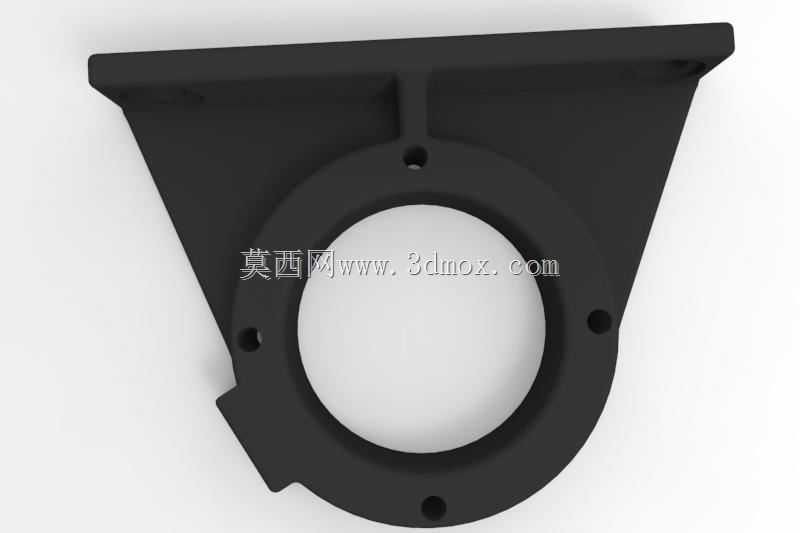

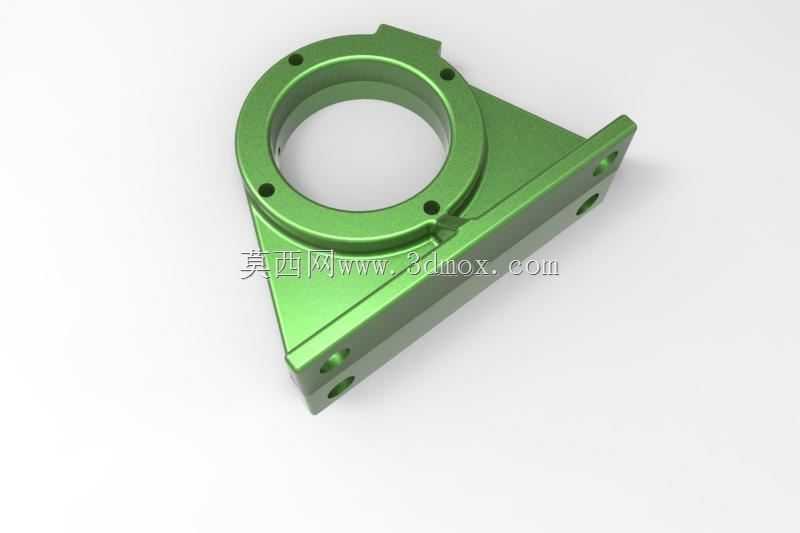

  这款轴承座主要应用在各类需要径向与轴向复合支撑的传动场景中,比如输送线的辊筒端部支撑、小型风机的主轴定位、非标自动化设备的传动轴固定工位,都能见到这类结构的身影。它的核心作用是为滚动轴承提供稳定的安装基准,同时将轴系运转产生的载荷均匀传递到设备机架上,避免轴系运行中出现窜动、偏摆,保障传动部件的同轴度精度。从结构设计来看,这款轴承座采用一体化铸造成型后机加工的工艺思路,主体的轴承安装孔为通孔设计,孔壁预留了轴承外圈的配合公差带,能够适配标准系列的深沟球轴承或者角接触轴承,安装孔端面加工有定位止口,装配时可以快速对齐轴承外圈的端面,避免压装时出现偏斜。侧伸的安装法兰板和主体支撑筒之间设置了三角形加强筋结构,

  这个设计是为了抵消轴系运转时产生的倾覆力矩,很多新手设计轴承座时容易忽略加强筋的布置,导致重载下法兰板和筒体连接处出现应力集中,长期运行产生裂纹,这款结构的加强筋从筒体根部一直延伸到法兰板的安装孔附近,刚好覆盖了安装螺栓的受力传导路径,能把螺栓的锁紧力和轴系的载荷顺畅分散到整个法兰板面。法兰板上开设了四个通孔安装位,孔位采用对称布置,安装时可以根据现场布线或者机架的干涉情况选择两个对角孔锁紧或者四个孔全锁,适配不同的载荷等级需求,安装孔的沉头深度经过核算,能够容纳标准内六角圆柱头螺栓的头部,锁紧后螺栓头不会突出法兰板面,避免和周边运动部件产生刮擦。轴承筒体的上端面加工有均匀分布的小螺纹孔,这些孔位是用来安装轴承端盖或者密封压盖的,

  既可以防止设备运行中粉尘、切削液进入轴承内部,也能通过端盖的调整垫片微调轴承的轴向游隙,适配不同转速、不同温升工况下的轴承间隙需求。在实际选型使用时,需要注意这款轴承座的安装边界:法兰板的安装孔中心距要和机架上的预制孔位完全匹配,轴承安装孔的轴线要和对接的传动轴轴线保持同轴,安装面的平面度需要控制在0.05mm以内,否则锁紧螺栓后会导致轴承孔变形,出现轴承卡滞、运转温升过高的问题。设计建模时,这款轴承座的所有安装孔位、配合面都预留了合理的机加工余量,铸造圆角统一设置为R3-R5,既符合铸造工艺的脱模要求,也能减少尖角处的应力集中,筒体壁厚均匀,避免铸造时出现缩孔、砂眼等缺陷。和常见的对开式轴承座不同,

  这款整体式侧法兰轴承座的结构刚性更好,安装占用空间更小,适合在安装空间紧凑、载荷方向相对固定的工位使用,不需要拆分座体就能完成轴承的压装和拆卸,日常维护时只需要拆开端盖就能检查轴承的润滑和磨损情况,维护效率更高。在传动系统布局时,这类轴承座通常成对使用,分别布置在传动轴的两端,需要注意两个轴承座的安装面要保持在同一基准平面上,轴系的热伸长量可以通过其中一端的轴承外圈和座孔之间的间隙配合来补偿,避免热胀冷缩导致轴系弯曲。很多现场安装的故障案例里,就是因为没有考虑热补偿间隙,导致设备运行一段时间后轴承抱死,所以建模时在座孔的长度尺寸上也预留了足够的窜动空间,适配常规工况下的轴系伸长量。
