自行车座管锁紧固定夹结构设计

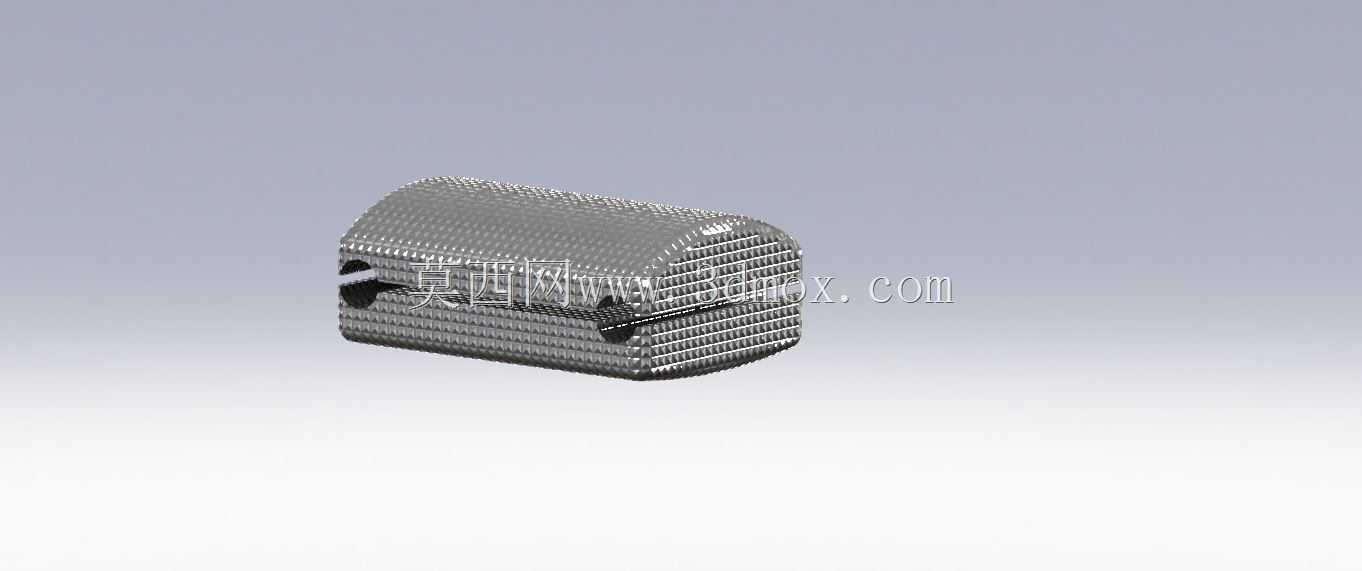

　　日常骑行场景中，座管与车架立管的连接可靠性直接决定骑乘姿态稳定性与使用安全，座柱夹作为衔接两者的核心锁紧部件，承担着固定座管插入深度、锁止座管周向角度、分散立管端部应力的多重作用，是自行车组装、调校、维护环节中不可缺少的小尺寸关键零件。不同于常规的开放式抱箍管夹，这款座柱夹采用半封闭的弧形包裹结构，主体轮廓适配标准圆形座管的外圆弧面，周身设计的滚花纹理并非装饰性结构，而是从实际操作需求出发：当徒手进行预紧操作时，滚花面可以大幅增加手指与夹体表面的静摩擦力，即便手上沾有少量油污、骑行汗渍，也能顺利转动夹体完成初步对位，不需要额外借助辅助工具就能实现预锁紧，大幅提升户外临时调整座高的操作便捷性。从结构受力角度来看，

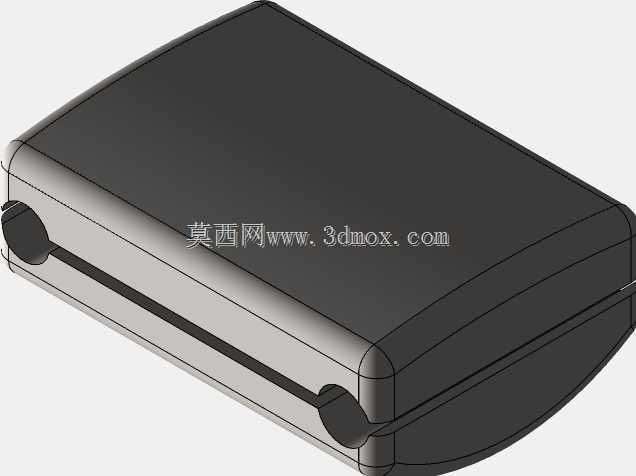

　　夹体上开设的纵向通槽是整个零件的核心功能结构，当锁紧螺栓施加径向压紧力时，通槽两侧的夹壁会产生可控的弹性形变，均匀包裹在座管外壁上，这种形变不会对夹体本身造成材料损伤，反而能让夹紧力沿着座管圆周方向均匀分布，避免局部应力集中导致的座管压痕、夹体开裂问题，同时也能杜绝骑行过程中座管出现下滑、转动偏移的情况。在设计这款夹体的三维结构时，首先要明确适配的座管外径边界，目前民用自行车、山地车常用的座管外径集中在27.2mm、30.9mm、31.6mm几个标准规格，夹体的内圆弧尺寸需要与对应规格的座管保持0.1-0.2mm的间隙配合，既保证安装时座管可以顺畅插入夹体内部，又不会因为间隙过大导致锁紧时夹壁形变量超出材料弹性极限。

　　夹体的整体轴向长度也需要经过严谨校核，长度过短会导致夹紧接触面积不足，锁紧后单位面积压强过大，容易损伤碳纤维或铝合金材质的座管表面；长度过长则会额外增加零件重量，同时占用车架立管端部的多余空间，影响座管的最大插入深度调节范围，最终确定的夹体长度需要兼顾锁紧可靠性与轻量化需求，适配常规自行车车架的立管端部安装空间。夹体两端的圆弧过渡结构也经过细节优化，没有采用生硬的直角切边，而是做了小半径的圆角处理，一方面可以去除机加工过程中产生的锐边毛刺，避免安装维护时划伤操作人员的手部，另一方面也能减少夹体与车架立管、座管衔接位置的应力集中点，提升零件的长期抗疲劳性能，即便是长期承受骑行过程中的颠簸交变载荷，也不会在边角位置出现裂纹扩展的问题。

　　夹体上的螺栓过孔位置设计也充分考虑了安装便利性，孔位与夹体的纵向通槽保持对称分布，保证螺栓锁紧时的压紧力可以均匀传递到两侧夹壁上，不会出现单侧受力导致的夹体偏斜、座管锁止不正的问题。实际装车使用时，这款座柱夹的安装流程非常简便，先将夹体套入车架立管的上端开口位置，对齐螺栓孔位后穿入锁紧螺栓，再将调整好高度与角度的座管插入立管内，最后交替拧紧锁紧螺母直到夹体完全抱紧座管即可，不需要复杂的专用工装，普通用户借助常规内六角扳手就能完成全部操作。在不同的骑行场景下，这款夹体的性能表现也能满足使用需求：日常城市通勤骑行时，稳定的锁紧力可以保证座管位置固定，不会因为频繁的上下车受力出现松动；山地越野骑行时，夹体本身的结构强度可以承受颠簸路面带来的冲击载荷，不会因为瞬间的大冲击力出现夹体断裂、锁紧失效的问题；长途骑行过程中如果需要调整座高，只需要稍微松开螺栓就能快速调整，调整到位后重新锁紧即可恢复可靠固定。从材料选型的适配性来看，这款夹体的结构既可以采用6061铝合金通过冷锻或机加工工艺成型，实现轻量化与防锈性能的平衡，也可以采用45号钢经过表面镀锌处理制作，满足高负载载重自行车的强度需求，三维建模过程中已经预留了足够的壁厚余量，不同材料加工时只需要微调表面处理的工艺参数，不需要改动主体结构尺寸，具备较好的工艺通用性。
