竞技代步独轮车三维结构设计作品

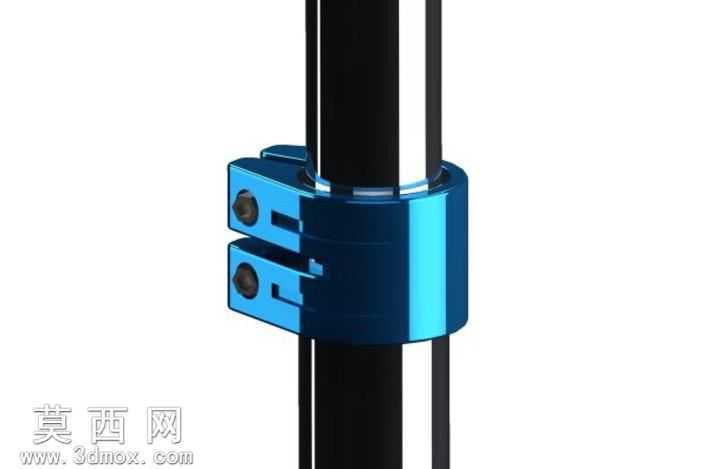

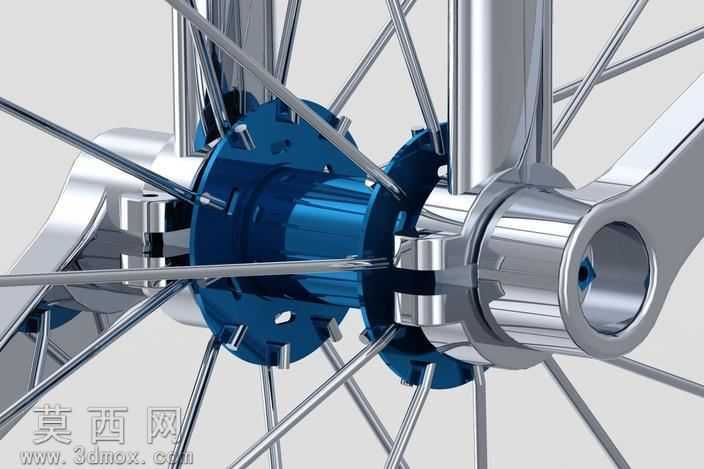

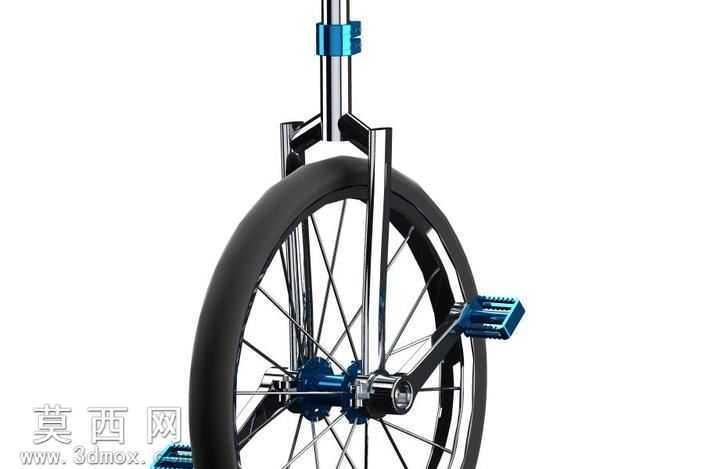

本作品为脚踏式独轮车的三维参数化建模成果，建模过程严格遵循独轮车的实际运动逻辑与装配关系，依托三维建模软件完成全零件的独立建模与整体虚拟装配，所有部件的尺寸比例均参考专业竞技独轮车的行业标准设定，确保模型结构具备真实的工程参考价值。建模阶段首先完成核心承载部件的搭建：轮组部分采用辐条式轮圈结构，逐一构建轮圈、辐条、花鼓、充气外胎与内胎的独立模型，辐条按照真实轮组的交叉排布方式完成装配，还原了轮组的受力支撑结构；花鼓作为轮组的核心传动部件，预留了与曲柄、脚踏的装配接口，确保传动结构的运动逻辑通顺。车架部分采用竖管加双叉臂的经典独轮车结构，建模时精准还原了竖管的座垫安装位、叉臂与轮轴的配合位，同时对车架表面的金属质感做了分层次处理，区分出镀铬金属的亮面反光与金属阳极氧化部件的细腻质感，座管夹部分还原了快拆锁紧的结构细节，可直观展示座管高度调节的实现方式。传动部分构建了左右对称的曲柄与防滑脚踏模型，曲柄与花鼓的配合采用方榫接口的真实结构，脚踏表面做了防滑齿的细节刻画，还原了脚踏的踩踏接触质感。渲染阶段采用工作室柔光布光方案，分别对金属镀铬部件、橡胶轮胎、阳极氧化金属件、塑料脚踏部件赋予对应的材质属性：镀铬部件设置高反射率与低粗糙度参数，还原镜面金属的亮泽质感；橡胶轮胎设置低反射率与高粗糙度，添加细微的胎面纹理提升真实感；阳极氧化的蓝色部件设置适中的反射率与细腻的颗粒质感，区分于亮面镀铬件的视觉效果；脚踏的防滑橡胶部分添加细微的凹凸纹理，还原橡胶部件的触感特征。整体装配过程严格遵循实际独轮车的装配顺序，完成了所有部件的干涉检查，确保轮组转动、曲柄传动的运动过程无结构干涉，完整还原了独轮车从轮组支撑、车架承载到脚踏传动的全部结构逻辑，可用于独轮车的结构展示、原理教学以及个性化改装的设计参考。
