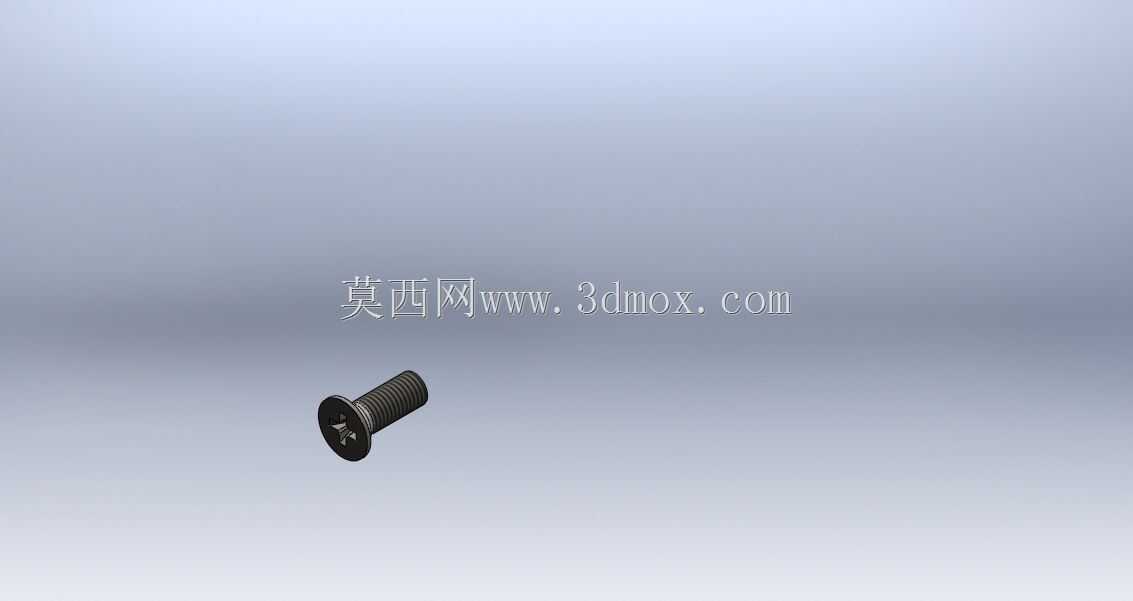

沉头十字槽紧固螺钉三维结构设计

　　在各类机械装配、钣金连接、电子设备壳体固定场景中，沉头十字槽螺钉是应用覆盖范围极广的一类紧固连接件，其结构设计直接决定了装配后连接件表面的平整度、连接可靠性以及装拆操作的便捷性。这类螺钉的核心设计逻辑围绕沉埋安装需求展开，头部采用锥形沉头结构，安装完成后螺钉头部可以完全沉入被连接件的预制沉孔内，不会在连接件表面形成凸起结构，既能够避免突出的头部对后续装配工序造成干涉，也能让设备外表面保持平整光滑，减少积尘、勾挂外物的风险，在外观要求较高的消费电子外壳、钣金护罩、装饰性结构件的连接场景中，这一特性的优势尤为突出。

　　从结构细节来看，螺钉头部的驱动槽采用十字槽形式，相比一字槽结构，十字槽的对中性更好，螺丝刀头插入后不易打滑脱出，施加拧紧力矩时的受力分布更均匀，能够有效减少槽口拧花、滑牙的概率，同时十字槽的受力点分布在四个方向，既适合手动螺丝刀的小扭矩装配，也能适配电动螺丝刀的自动化装配工序，在批量装配的流水线场景中可以大幅提升装拆效率。螺钉的杆部带有连续的三角螺纹，螺纹牙型经过标准化设计，能够与对应规格的内螺纹形成稳定的啮合配合，螺纹的大径、中径、小径公差控制在通用紧固件标准范围内，保证同规格螺钉具备良好的互换性，不需要针对单个零件进行配做加工，降低现场装配的调整成本。

　　在安装边界设计上，这类沉头螺钉对被连接件的预制孔有明确的尺寸要求，沉孔的锥角需要与螺钉头部的锥角保持一致，通常为90度，沉孔的深度需要略大于螺钉头部的高度，保证头部安装后完全低于被连接件表面0.1到0.3毫米，避免出现头部突出的问题；过孔的直径需要略大于螺纹大径0.2到0.5毫米，既能够让螺杆顺利穿过，也不会因为间隙过大导致连接错位。在实际选型应用中，需要根据被连接件的总厚度选择合适的螺钉长度，保证螺纹啮合长度达到螺纹公称直径的1.5到2倍，确保连接强度足够，避免因为啮合牙数过少导致螺纹滑牙、连接失效的问题。

　　从应用场景的适配性来看，这类沉头十字槽螺钉不适合用于频繁拆卸、需要大预紧力的重载连接场景，因为沉头结构的受力面为锥形面，过大的拧紧力矩会导致沉孔表面被压溃，反而降低连接可靠性，其更适合用于轻载、静态连接的场景，比如电气柜内部的导轨固定、塑料壳体的拼接、薄钣金件之间的连接、非金属零件的紧固等场景。在建模过程中，需要重点关注头部锥面与杆部的过渡圆角设计，过渡位置不能出现尖锐棱角，避免热处理或者拧紧受力时出现应力集中导致头部断裂的问题；螺纹部分的收尾段需要设计合理的退刀结构，保证螺纹加工的工艺可行性，同时避免螺纹末端的不完整牙型影响装配顺畅度。

　　在实际装配工艺中，使用这类沉头螺钉时需要注意螺丝刀头的规格匹配，十字槽有不同的号数对应不同直径的螺钉，选用不匹配的刀头会大幅增加槽口损坏的概率，同时拧紧力矩需要控制在对应规格螺钉的推荐范围内，过小的力矩会导致连接松动，过大的力矩则可能导致螺钉断裂、沉孔压溃或者螺纹滑牙。对于有防松需求的应用场景，可以在螺纹段涂抹适量的螺纹锁固胶，或者搭配平垫圈、弹簧垫圈使用，但需要注意垫圈的尺寸不能过大，避免影响沉头部分与沉孔的贴合，导致头部无法完全沉埋。
