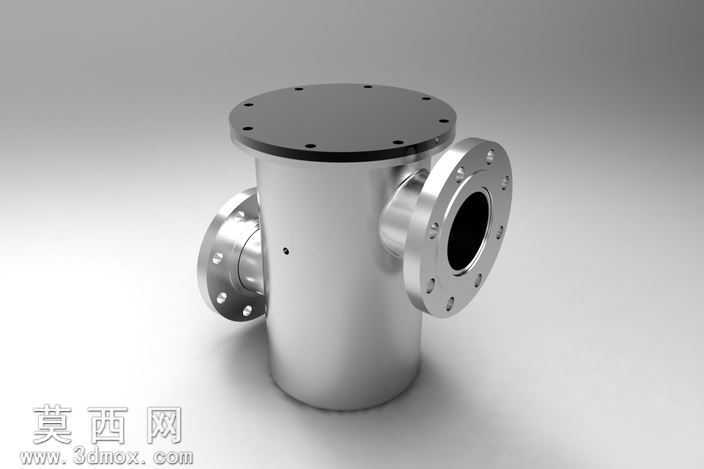

立式法兰连接篮式管道过滤器三维设计

本模型采用Autodesk Inventor完成全参数化三维建模，整体为立式筒状篮式过滤器结构，建模过程严格遵循工业管道过滤器的通用设计规范，先通过旋转特征构建主体圆柱形筒体，筒体壁厚按照公称压力对应的标准壁厚设定，保证结构强度满足管路承压需求。筒体两侧分别建模进出口法兰接口，法兰的螺栓孔分布、密封面尺寸完全匹配对应公称通径的法兰标准，法兰与筒体的连接过渡段做了圆弧倒角处理，避免应力集中，同时保证焊接工艺的可实现性。筒体顶部为快开式平盖结构，顶盖与筒体采用周向均布的螺栓紧固件连接，建模时完整还原了螺栓、螺母的标准件结构，螺栓数量根据筒体直径、设计压力计算确定，保证顶盖密封压紧力均匀分布，顶盖与筒体的密封面预留了密封件安装槽位，可适配橡胶垫片或金属缠绕垫片满足不同工况的密封需求。筒体侧壁开设的小型通孔为排气或压差检测接口，建模时做了内螺纹特征还原，可适配标准管路接头。模型材质渲染阶段，主体筒体、法兰、顶盖、紧固件均赋予304不锈钢材质，调整金属粗糙度参数模拟工业铸造后经机加工的哑光金属质感，背景采用深蓝色纯色衬托，突出设备的金属轮廓与结构细节，渲染时添加了柔和的环境光与定向光源，避免金属表面出现过曝或死黑区域，清晰展现各部件的装配关系与结构特征。设计思路上，该过滤器为管路系统中的杂质过滤部件，流体从一侧法兰进入筒体内部，经内部设置的篮式滤网拦截杂质后从另一侧法兰流出，顶盖快开结构可实现快速开盖清理滤网、更换过滤元件，无需拆解整体管路连接，兼顾过滤效率与维护便捷性，整体结构紧凑，法兰接口可直接对接同通径的工业管路，适用于给排水、化工流体输送、油品输送等多种管路场景的杂质过滤需求，建模过程中所有装配约束均按照实际装配关系设定，可实现虚拟装配干涉检查，验证各部件的装配合理性，为后续的工程图输出、生产加工提供精准的三维模型依据。
