气动调压过滤器内部结构三维设计

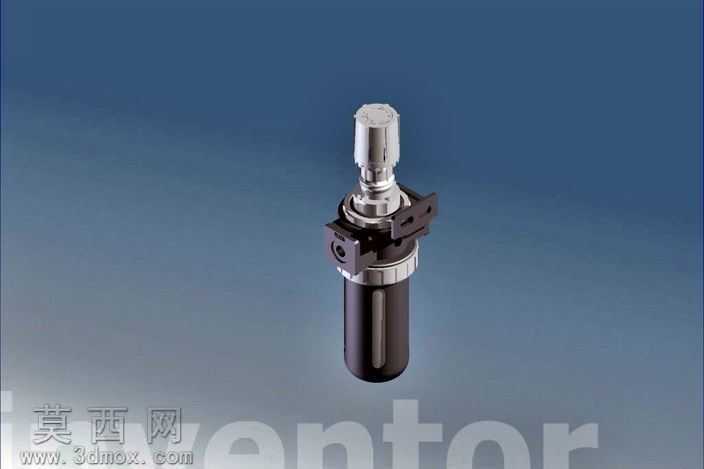

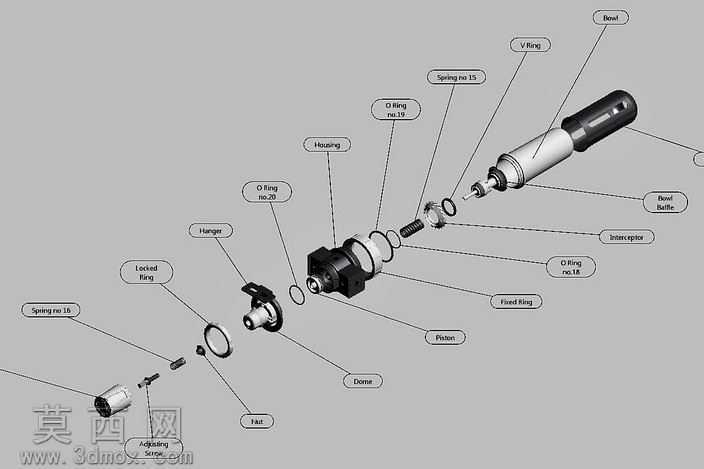

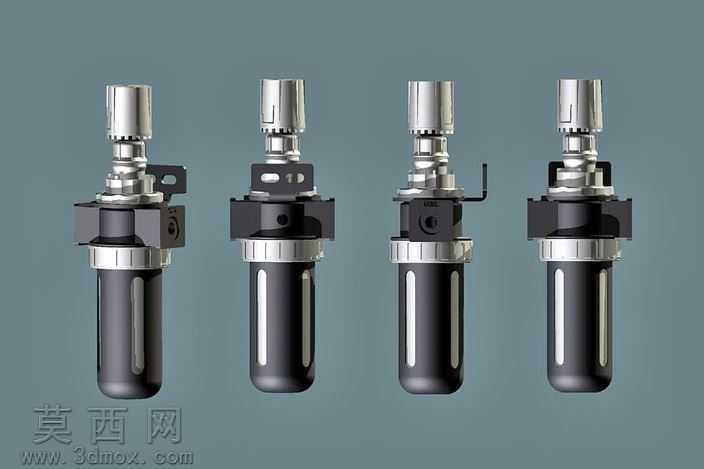

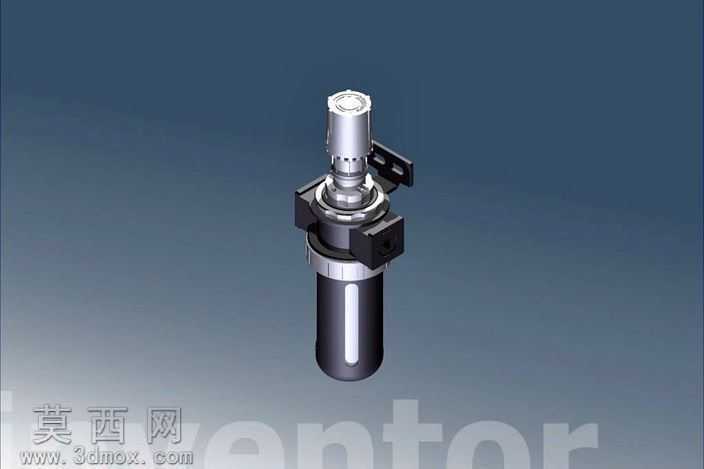

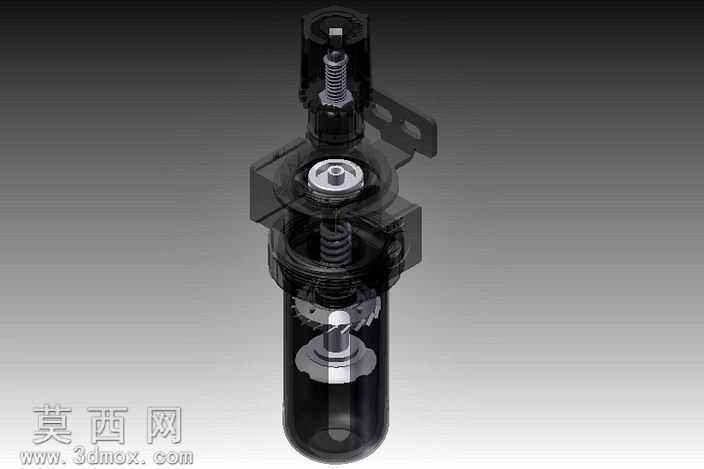

本作品为气源处理用调压过滤器的三维结构设计，采用主流三维机械设计软件完成全参数化建模，通过半透明剖视的渲染方案直观呈现产品内部全部装配结构，清晰展示各零部件的装配关系与工作原理。建模过程严格遵循气动元件的常规设计规范，对每一处结构细节都做了精准还原：顶部调压旋钮采用防滑纹理结构设计，内部匹配调压弹簧与阀芯组件，弹簧的螺距、线径参数均参考行业通用标准设定，保证调压动作的行程与弹力匹配合理；中部阀体集成安装固定耳座，耳座上预留标准安装孔位，可适配常规气动系统的安装布局，阀体内部设置导流通道与密封配合面，密封槽的尺寸精度符合气动密封件的装配公差要求；过滤组件部分包含滤芯、积水杯结构，积水杯采用半透明材质渲染，可直观展示内部存液空间与滤芯安装位置，滤芯的多孔结构做了简化但符合功能表达的建模处理，既保证模型运行流畅，又能清晰体现过滤功能的实现逻辑；底部排水结构也做了完整建模，还原手动排水阀的动作配合关系。材质渲染上，金属结构件采用哑光工业塑料与镀锌金属质感区分，弹簧采用金属弹簧钢材质表现，密封件采用黑色橡胶质感，透明杯体采用高透聚碳酸酯材质，通过光影调整突出内部结构的层次感，避免不同零部件出现视觉混淆。设计思路围绕产品的功能展示展开，采用爆炸视图与剖视结合的呈现逻辑，让查看者可以快速理解调压过滤器的气路走向：压缩空气从进气口进入后，经导流结构进入过滤腔，通过滤芯滤除杂质与水分后，经调压阀芯调整压力从出气口输出，积水在杯体下部汇集后可通过排水阀排出。建模过程中对所有配合面做了干涉检查，确保各活动部件如调压旋钮、阀芯、排水阀的动作行程内无结构干涉，装配关系符合实际产品的装配顺序，可直接用于产品结构演示、教学培训或者新品开发的参考原型，模型的参数化特征保留完整，可根据不同的流量参数需求调整阀体通径、弹簧刚度、滤芯尺寸等参数，快速衍生不同规格的调压过滤器设计方案。
