多面体线框结构零件几何构型设计

　　在日常机械结构的方案验证阶段，这类多面体线框结构常被用于空间几何构形的原理演示，也可作为异形支撑构件的前期构型参考，不少非标设备的内部支撑骨架在做拓扑优化前，都会先搭建这类纯线框的空间模型来校验杆件的空间干涉情况。做这类结构设计的时候，首先要明确的是各顶点的空间坐标定位，不能只盯着平面投影的线条走向，要反复切换等轴测、前视、上视多个视口核对每一条棱边的连接关系，避免出现空间异面边误连的问题，很多新手做这类线框结构的时候容易在斜向棱边的交点处理上出错，把空间交叉却不共面的线条误判为共点连接，最后导出实体的时候就会出现破面或者非流形几何的问题。从实际安装边界来看，这类结构的外接包络尺寸需要匹配安装工位的预留空间，

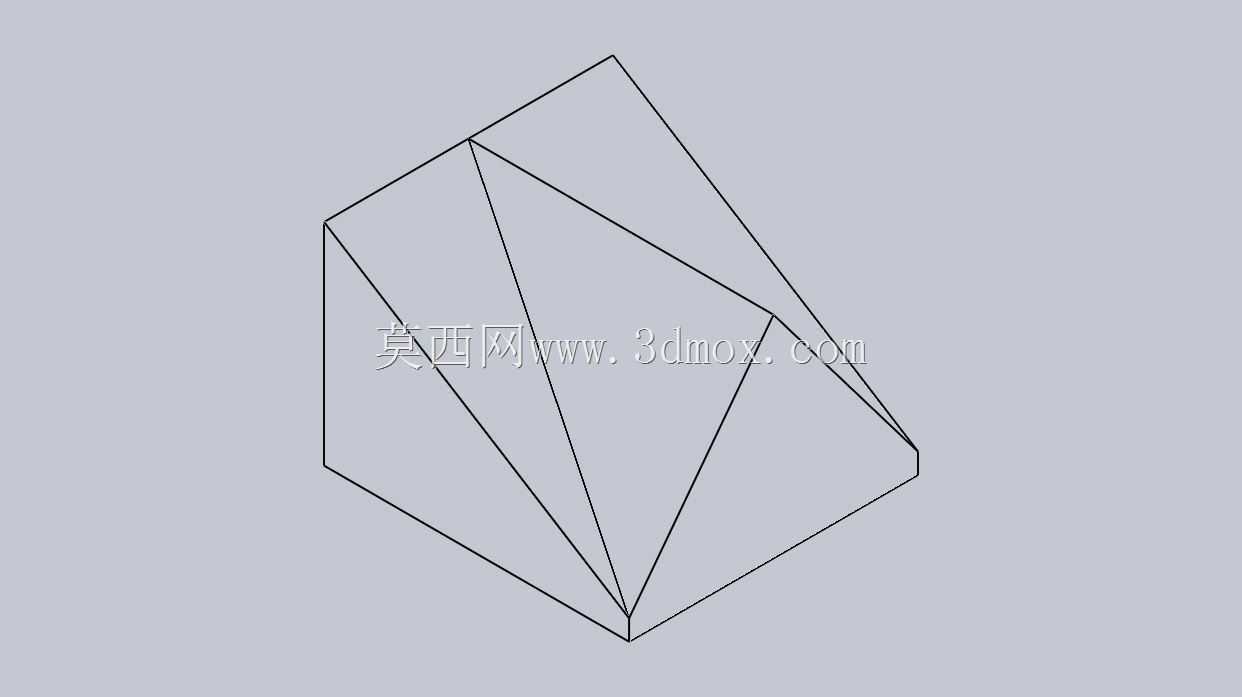

　　所有棱边的端点都要预留后续实体化后的壁厚余量，不能直接拿纯线框结构去做装配配合，线框阶段只需要确认各支撑边的受力传力路径是否合理——比如这个构型里从底部汇聚点延伸到各顶面顶点的斜向棱边，就是主要的承力传力路径，设计时要优先保证这些边的直线度，后续做实体化的时候这些位置的壁厚要做均匀过渡，避免出现应力集中的锐角区域。在教学实训场景里，这类线框模型也是SolidWorks草图绘制、3D草图空间定位练习的常用案例，学员可以通过搭建这类多面体线框，熟练掌握空间点的坐标输入、3D草图的约束添加、不同基准面之间的草图切换技巧，很多初学者刚接触3D草图的时候，容易混淆平面草图和空间草图的约束逻辑，通过这类多面体构型的练习，

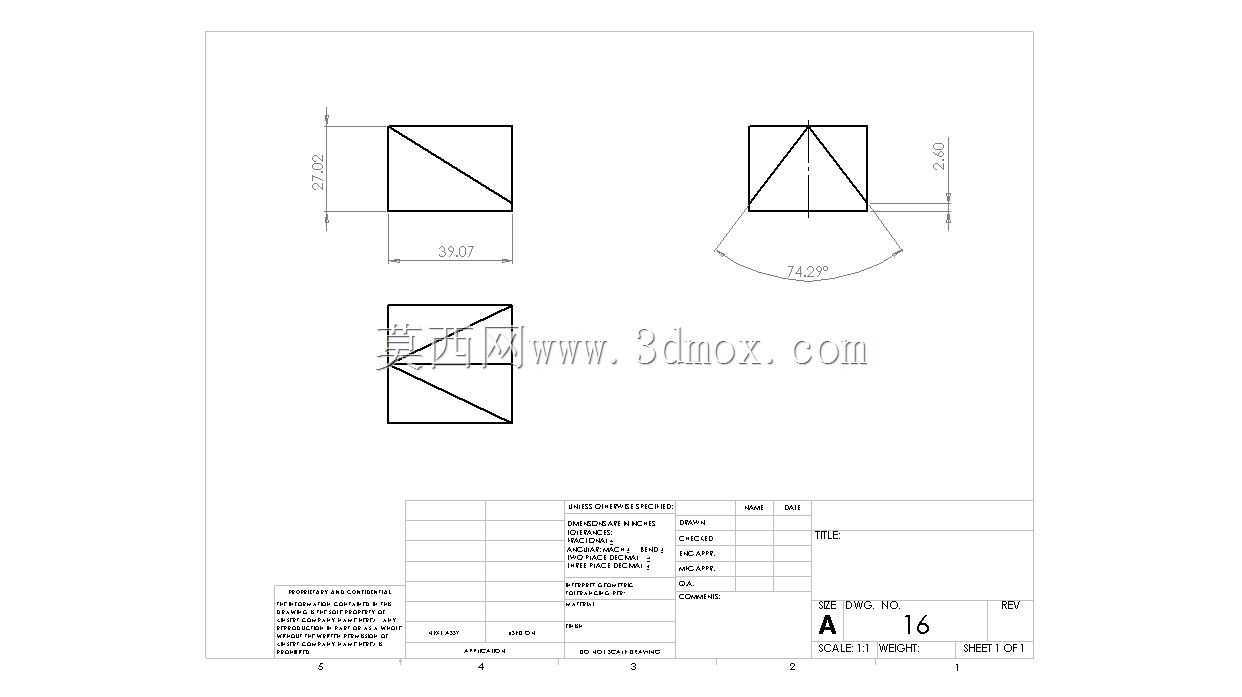

　　能快速建立空间三维的构形思维，避免后续做复杂焊接件、桁架结构设计时出现定位偏差。从功能特性来说，这类纯线框结构本身不具备直接的承载能力，它是后续实体结构、焊接桁架、薄壁支撑件的设计基础，通过线框阶段的反复调整，可以快速验证不同顶点位置下整体结构的空间占比，不需要提前赋予壁厚、材料属性就能快速比对多种构型方案的空间适配性，比直接做实体模型的方案迭代效率要高很多。设计这类结构的时候还要注意后续的加工工艺适配，如果后续要做焊接成型，线框阶段就要提前考虑各杆件的相交切口处理，保证每根杆件的相贯线位置能在后续工程图里准确导出，不能出现线框边错位导致后续下料尺寸偏差的问题；如果后续要做3D打印一体成型，线框阶段就要核对各边的最小夹角，

　　避免打印过程中出现支撑无法去除、或者薄壁结构坍塌的问题。另外在做设备的外观覆盖件前期设计时，也会用到这类多面体线框来做曲面的边界控制线，通过调整线框顶点的位置，可以快速调整覆盖件的整体曲面走向，比直接拉扯曲面控制点的调整效率更高，也更容易保证曲面之间的G1连续过渡。不少做非标自动化设备防护框架的设计人员，在做异形防护罩的前期方案时，也会先搭建这类多面体线框来确认防护范围是否覆盖所有运动部件的行程边界，避免后续做实体防护的时候出现运动干涉，或者防护范围不足留下安全隐患。做这类线框设计的时候，还要注意整体结构的对称性校验，对于有对称要求的结构，要提前绘制对称基准面，通过镜像特征来生成对称位置的棱边，不要逐根手动绘制，不然很容易出现对称位置尺寸偏差，导致后续装配的时候配合件无法对位。
