塑料瓶吹塑成型模具结构设计方案

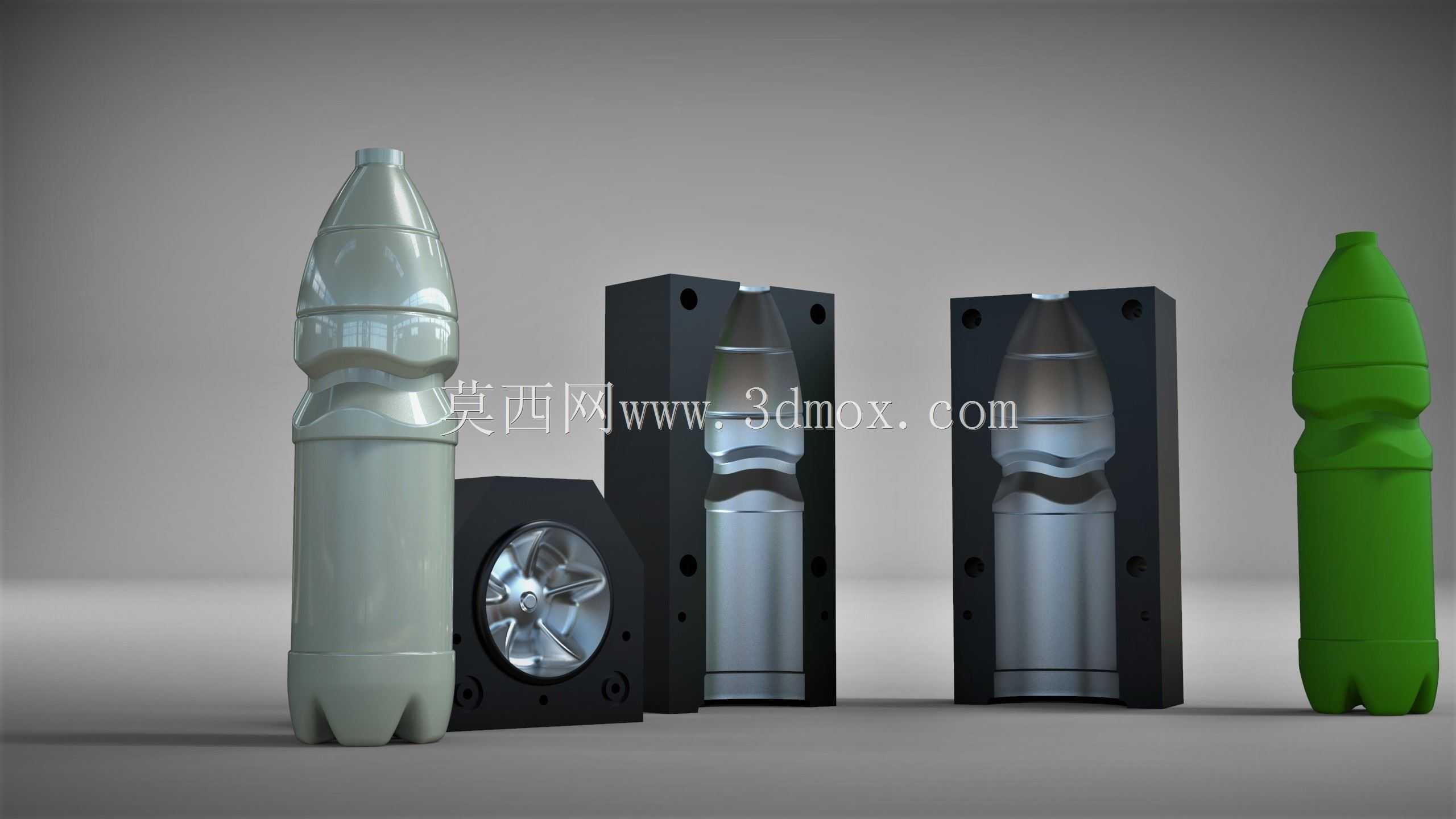

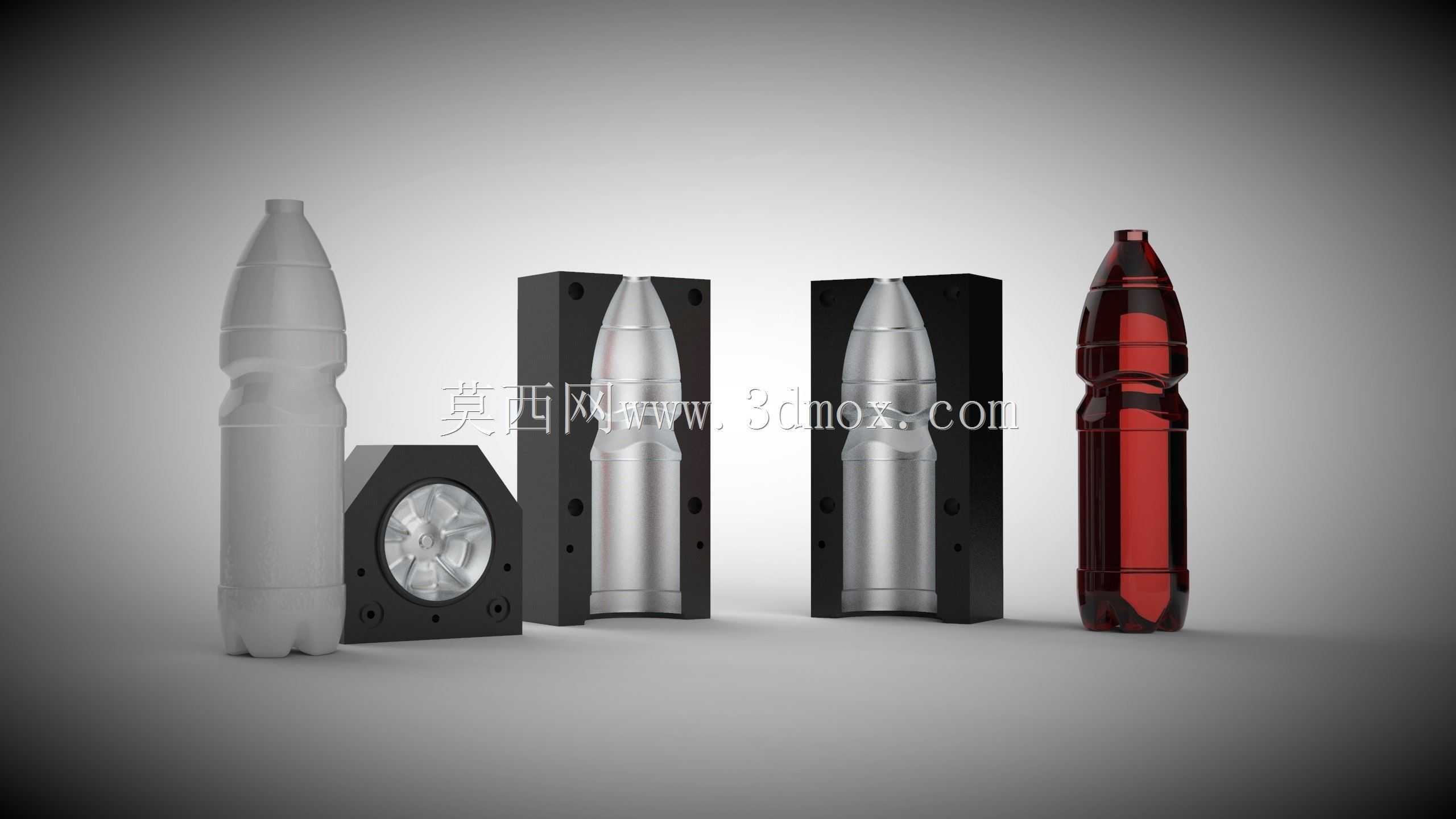

　　这套吹塑成型结构主要面向瓶装饮品、日化包装类塑料容器的量产加工场景，适配挤出吹塑工艺的生产节拍，可直接配套常规卧式吹塑设备完成上料、合模、吹气、冷却、脱模的全流程作业。从实际生产适配性来看，整套模具采用分体式哈夫结构，两个半模通过导柱定位实现精准合模，合模面的贴合精度控制在0.02mm以内，避免吹塑过程中出现飞边、料厚不均的问题，减少后续修边工序的人工投入。模具型腔完全复刻目标塑料瓶的外轮廓曲面，瓶身的防滑凹槽、底部的花瓣形支撑结构、瓶口的螺纹衔接位都在型腔中做了一体式加工，不需要额外做镶件拼接，避免长期生产后镶件错位导致的产品外观瑕疵。配套的吹气嘴组件做了快换式设计，可根据不同瓶胚的口径更换对应规格的气嘴，

　　吹气压力的适配范围覆盖0.4-0.8MPa，能满足不同壁厚PET、PP材质瓶型的成型需求，吹气时的气流导向做了弧面过渡处理，避免高压气流直接冲击瓶胚局部导致的料层拉薄、穿孔问题。冷却水路采用随形排布设计，沿着瓶身曲面的走向在模仁内部钻设循环水道，进水口与出水口设置在模具侧方的统一安装位，可直接对接吹塑设备的冷却水循环系统，冷却水温控制在10-15℃时，单模次冷却周期可控制在12秒以内，匹配常规产线每小时280-300模的生产节奏。模具的安装边界完全适配市面主流吹塑设备的模架安装尺寸，上下模的装夹位做了标准化的T型槽结构，不需要额外加工转接板就能完成装夹，合模行程的适配范围覆盖150-250mm，可兼容同系列不同高度的瓶型切换，

　　只需要更换对应型腔的模仁就能完成产品换型，大幅降低多品类生产时的模具投入成本。从结构设计逻辑来看，这套模具优先考虑了量产过程中的耐用性，模仁部分采用预硬钢材质加工，型腔表面做了抛光硬化处理，表面粗糙度达到Ra0.8以下，既能保证塑料瓶成型后的外观光洁度，也能减少长期生产过程中的型腔磨损，正常维护条件下模具寿命可达到50万模次以上。脱模结构采用顶杆加吹气辅助的组合方式，开模后顶杆作用在瓶底的预留位置，同时吹气嘴反向通入低压空气，让成型后的瓶体与型腔快速分离，避免硬顶导致的瓶身变形、刮花问题，顶杆的行程做了限位设计，不会出现顶出行程过大顶穿瓶底的情况。针对吹塑过程中常见的排气问题，在合模面的边缘做了深度0.03mm的排气槽，

　　槽位延伸到瓶身轮廓的最外侧，合模时型腔内的空气可以顺着排气槽快速排出，不会因为憋气导致瓶身局部缺料、轮廓不清晰的问题。瓶口部分的型腔做了单独的冷却回路，因为瓶口位置需要和瓶盖配合，尺寸精度要求更高，单独控温可以保证瓶口的圆度控制在0.1mm以内，螺纹的成型尺寸偏差不超过0.05mm，满足后续自动旋盖工序的装配要求，不会出现漏液、旋盖不严的问题。模具的导向部件采用自润滑导套，长期往复开合不需要频繁加注润滑脂，减少生产过程中油污沾染瓶身的概率，适配食品级包装产品的生产卫生要求。整套结构没有多余的复杂设计，所有易损件都做了标准化选型，生产过程中如果出现零件磨损，可以直接采购标准件快速更换，不需要停机做复杂的零件修配，大幅降低产线的停机维护时间。
