多腔式塑料防护壳注塑成型模具结构

　　这套模具针对小型异形塑料防护壳的批量注塑生产设计，采用一模四腔的排布结构，适配卧式注塑机的常规装模尺寸，模架选用标准龙记模架规格，上下模合模导向依靠四角的精密导柱导套完成，合模间隙控制在0.02mm以内，避免注塑过程中出现飞边、披锋等成型缺陷。日常生产场景中，这类模具多用于消费电子、小型工控配件的外壳注塑工序，成型后的塑料件可直接作为小型线路板、传感模块的外部防护壳体，具备一定的抗冲击、防尘密封性能，适配日常室内外工况下的小型电子组件防护需求。

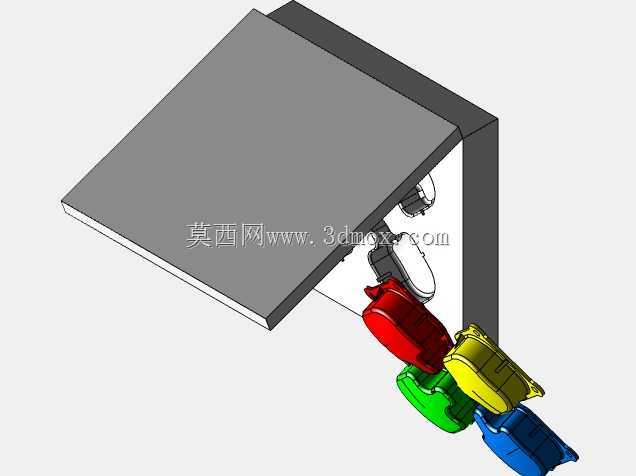

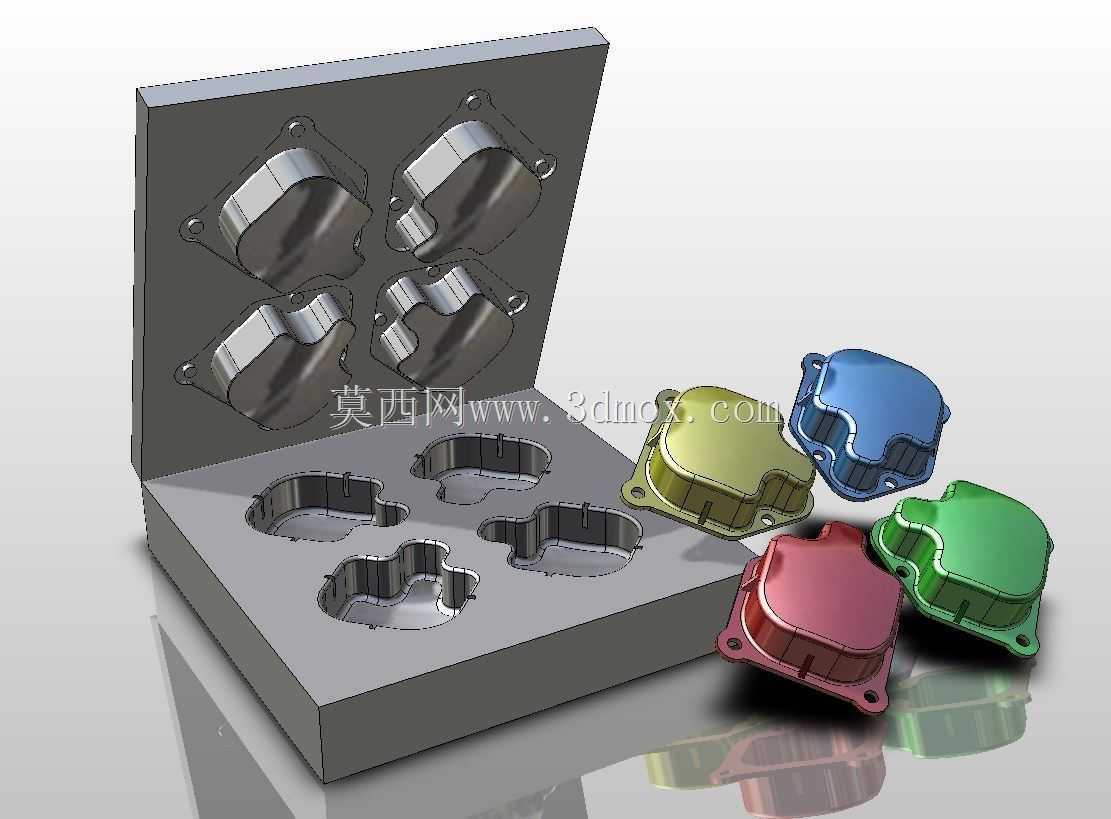

　　从型腔排布逻辑来看，四个型腔采用对称式布局，分流道采用平衡式布置，熔融的PP、ABS等常用注塑原料从主流道注入后，可通过等长的分流道同步填充四个型腔，保证每个模腔的进料压力、填充速度完全一致，避免不同型腔成型的零件出现尺寸偏差、收缩率不均的问题。每个型腔的轮廓完全匹配防护壳的外部曲面，分型面设置在壳体最大轮廓的法兰边位置，开模时塑件会自动留于动模侧，配合顶杆机构可实现自动脱模，不需要人工辅助取件，能适配自动化注塑生产线的连续生产节拍，单模成型周期可控制在25秒以内，大幅提升批量生产的效率。

　　成型的塑料防护壳边缘带有带安装孔的法兰凸缘，凸缘上的安装孔位置在模具上对应设置了精准的型芯结构，注塑成型后孔位直接成型，不需要后续二次钻孔加工，减少后续机加工工序的工作量。壳体侧面的卡扣结构在模具上采用了侧向抽芯机构，开模过程中斜导柱会带动侧抽芯滑块先行退出，避免顶出时卡扣结构被模具拉伤，保证塑件的装配卡扣尺寸精度，成型后的壳体可直接与配套的底壳通过卡扣实现免螺丝装配，适配快装类产品的装配需求。

　　模具的冷却系统采用环绕式水路布置，在每个型腔的周边都设置了等距的冷却水道，水道距离型腔壁的距离保持在15-20mm之间，保证注塑过程中模温均匀，塑件冷却收缩一致，避免出现翘曲变形、表面缩痕等问题。浇口采用侧浇口形式，设置在塑件法兰边的非外观面位置，注塑完成后浇口残留痕迹小，不需要大量的人工修剪浇口工序，降低后续处理的人工成本。排气槽开设在型腔的末端填充位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶等缺陷，又不会出现溢料飞边的问题。

　　从安装边界来看，这套模具的整体外形尺寸适配200吨级以内的卧式注塑机，模具的定位圈、浇口套尺寸符合通用注塑机的安装标准，不需要额外改装即可直接装夹上机，上下模的安装螺丝孔位按照标准模架的孔位排布设置，装夹时可快速对准注塑机的模板螺孔，减少换模调试的时间。模具的顶出孔位置适配注塑机的标准顶杆位置，不需要额外加装顶出延长杆即可实现正常顶出动作，适配多数工厂现有注塑设备的通用参数，不需要专门采购特殊规格的设备即可投入生产。

　　在实际生产维护层面，模具的型腔、型芯部分采用镶拼式结构，易磨损的边角位置单独制作镶件，长期生产出现磨损后只需要更换对应镶件即可，不需要整体更换模仁，降低模具的维护成本。所有滑动配合的部位都设置了润滑槽，日常生产中定期加注润滑脂即可保证抽芯、导向机构的顺畅动作，避免出现卡滞、拉伤等问题，模具的整体使用寿命在正常维护状态下可达到30万模次以上，满足中小批量产品的全生命周期生产需求。成型后的塑件表面可根据需求做晒纹、抛光处理，模具型腔表面的粗糙度可根据塑件外观要求调整，若需要高光外观可对型腔做镜面抛光处理，若需要哑光质感可做对应纹路的晒纹处理，适配不同产品的外观设计需求。
