带流线纹理塑料瓶吹塑成型模具结构

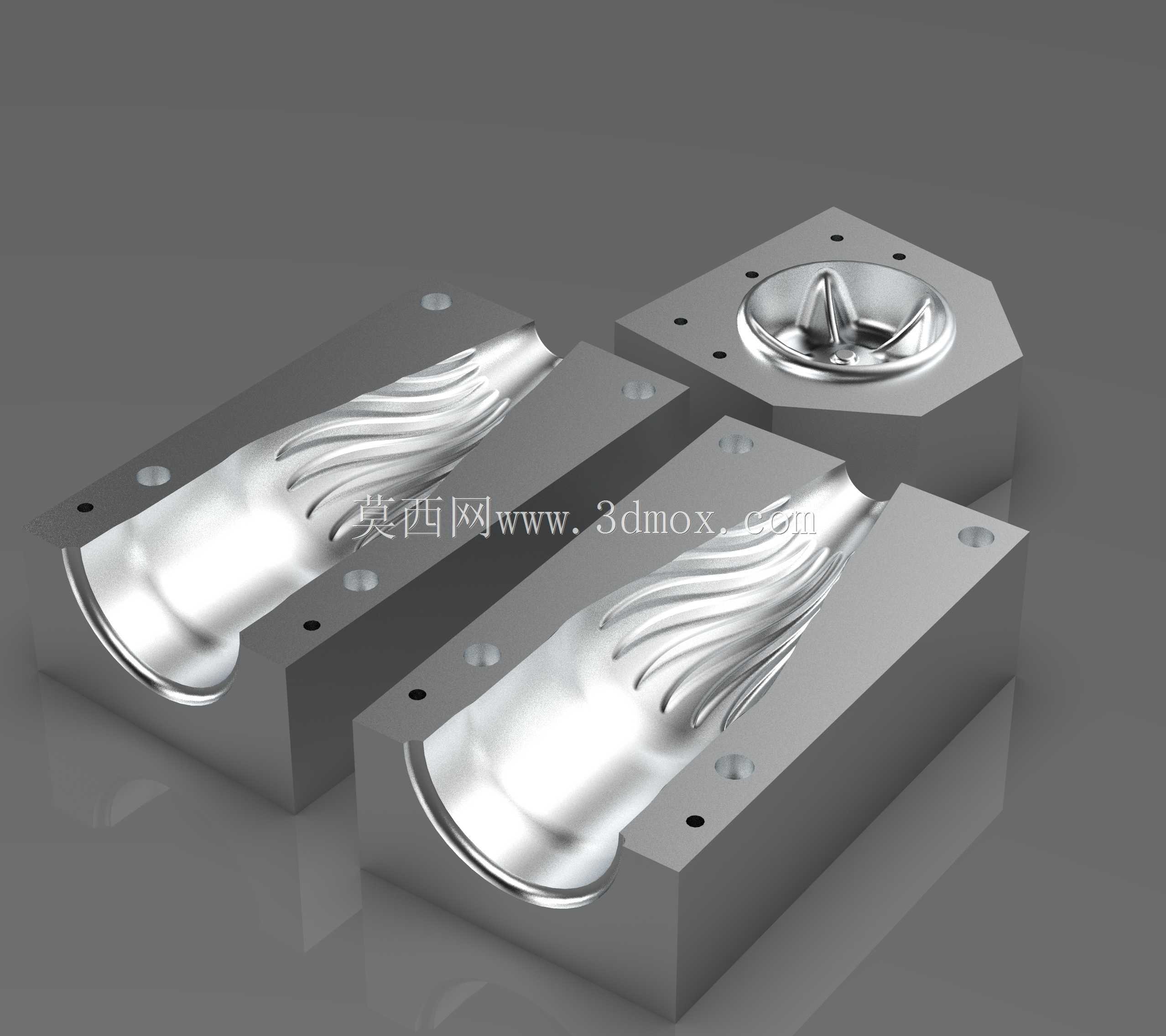

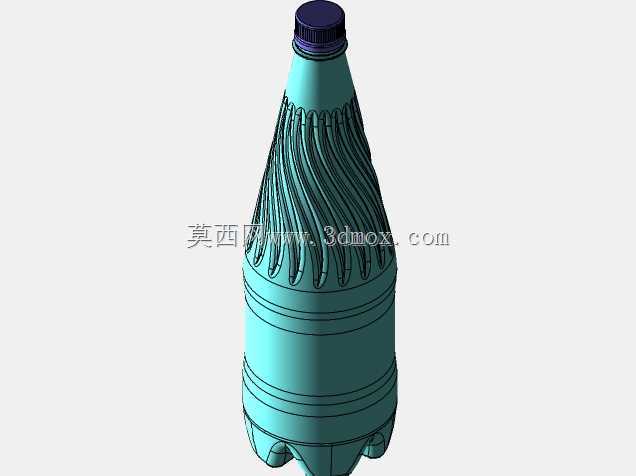

　　这套模具对应带流线凹凸纹理的PET塑料瓶量产成型需求，核心应用场景集中在常温饮品灌装线的瓶胚吹制工序，适配含气苏打水、瓶装饮用水等快消品的包装生产环节，可直接对接旋转式吹瓶机的模架安装位，不需要额外做安装面的二次加工。从分型结构来看，模具采用哈夫式对开分型，分型面沿着瓶身最大轮廓线设置，避开了瓶身表面的流线纹理区域，避免合模缝落在外观装饰面上，影响成品瓶的外观质感。型腔部分的加工完全贴合瓶身的流线型凹凸纹路，每一道曲面纹理的拔模斜度控制在1.2度到1.8度之间，既保证吹塑过程中高压气流作用下瓶胚能完全贴合型腔表面复刻纹理，又能在开模时顺利脱模，不会出现纹理拉伤、瓶身变形的问题。模架上的定位销孔设置在分型面的四个对角位置，

　　销孔公差采用H7精度，合模时的定位误差可控制在0.02mm以内，避免两半型腔错位导致瓶身出现合模错边缺陷。冷却水道的排布沿着型腔轮廓做随形设置，距离型腔内壁的距离保持在12mm到15mm之间，水道直径为8mm，通入12度的冷却水时，可在8秒成型周期内将瓶身温度降到40度以下，保证瓶身定型充分，不会出现脱模后收缩变形、纹理塌陷的问题。瓶口对应的型腔部分做了硬质阳极氧化处理，因为吹塑过程中瓶口部位需要和吹气杆反复接触，磨损量较大，表面硬度提升到HV400以上后，可大幅延长模具的连续生产寿命，减少停机维护的频次。瓶底部分的型腔设计了偏心的凹式定位槽，对应吹瓶机上的瓶底支撑工位，成型时瓶胚底部可精准定位在模腔中心，

　　避免吹制过程中瓶胚偏移导致壁厚不均。从安装边界来看，整套模具的外形尺寸适配市面上主流的1出4吹瓶机模架，安装孔位间距为280mm*320mm，模具闭合后的总厚度为180mm，不需要对现有吹瓶设备的模架做改造即可直接上机使用。在实际生产验证中，这套模具生产的瓶身壁厚均匀度可控制在±0.05mm以内，流线纹理的复刻清晰度可达98%以上，连续生产100万模次后型腔表面的纹理磨损量不超过0.01mm，完全满足快消品包装大批量生产的稳定性要求。设计过程中还考虑了排气需求，在分型面处开设了深度0.02mm的排气槽，槽宽8mm，吹塑过程中型腔内的空气可顺着排气槽快速排出，避免瓶身表面出现气泡、缺料、纹理填充不饱满的缺陷。

　　模具的导向部分除了对角定位销外，还在上下两端设置了导向块，导向块采用铜基镶嵌石墨的自润滑材质，长时间开合模也不会出现拉毛、卡滞的问题，适配高速吹瓶机每分钟12到15模的开合模节奏。针对瓶身流线纹理的加工，型腔部分采用五轴联动高速铣加工，后续经过抛光、表面氮化处理，表面粗糙度达到Ra0.8以下，保证吹制出的瓶身表面光滑无刀痕，不需要后续做额外的表面处理即可直接进入灌装工序。
