衬衫纽扣成型模具及配套纽扣结构

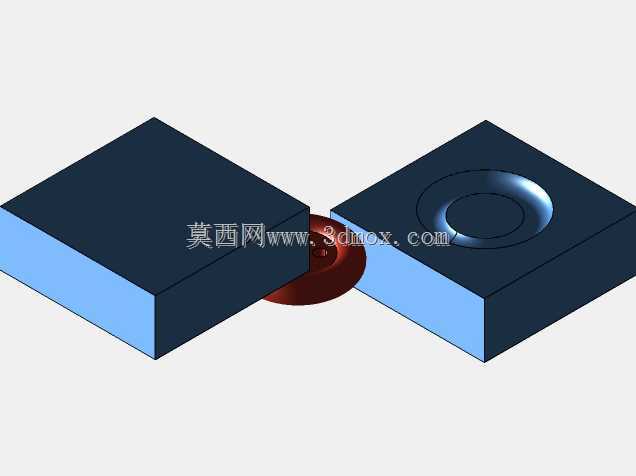

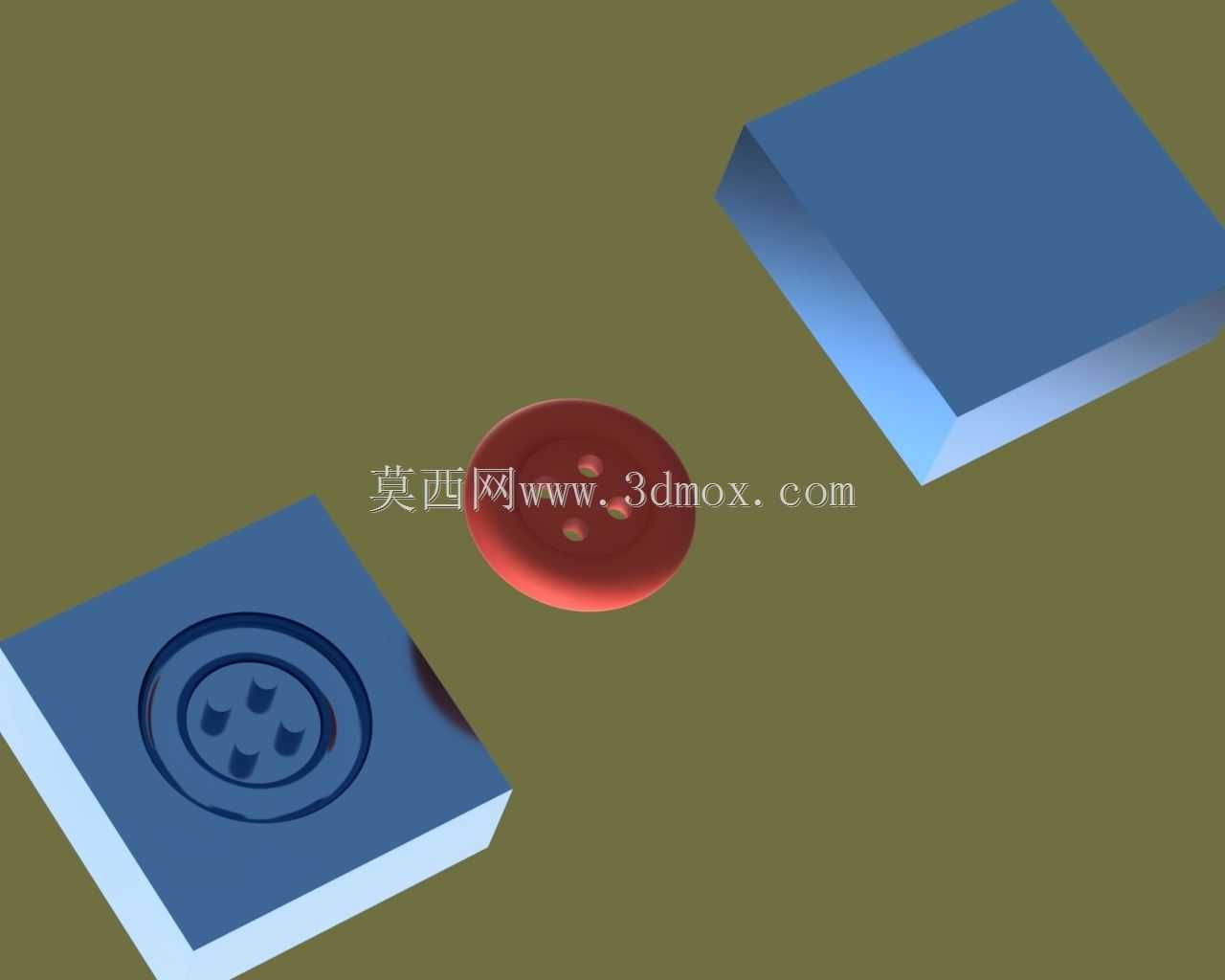

　　在服装辅料生产环节，纽扣作为服饰连接与装饰的核心小件，其成型精度直接影响成衣的装配效率与外观质感，这套针对衬衫纽扣设计的成型模具，主要适配小型热塑性塑料纽扣的批量注塑生产场景，常见于服装辅料加工厂的小型注塑工位，可直接安装在吨位适配的立式注塑机上完成连续生产。整套结构包含上下两个模仁组件与成型后的纽扣样件，上模为带成型凸台的定模部分，下模为开设纽扣型腔的动模部分，合模后形成的封闭腔体刚好匹配四孔衬衫纽扣的完整外形，模仁边角做了0.2mm的倒角处理，避免合模过程中出现硬接触磕碰损伤型腔表面，同时也能减少开模时产品边缘的飞边产生，降低后续去毛刺的人工成本。从设计逻辑来看，这套模具采用了一模单件的简易结构，

　　更适合小批量多款式的纽扣快速打样与小批量生产，模仁整体采用方块式结构，安装边界控制在100mm×100mm×30mm的常规小型模架尺寸范围内，不需要对现有注塑机的装夹结构做额外改造，换装时只需要对齐模架定位销即可完成固定，换款调试时间能控制在半小时以内，适配辅料厂快速响应不同客户纽扣款式需求的生产节奏。纽扣型腔的深度严格匹配常规衬衫纽扣2.5mm的厚度尺寸，型腔内部的四个穿线孔凸台高度与型腔深度齐平，凸台直径控制在2mm，刚好匹配常规衬衫缝纫针的穿线需求，凸台根部做了0.1mm的圆角过渡，避免注塑时应力集中导致凸台断裂，同时也能让成型后的纽扣穿线孔边缘光滑，不会出现割线的问题，提升纽扣实际使用时的缝线寿命。上下模的合模面做了0.

　　02mm的平面度研磨处理，合模后的分型面间隙控制在0.01mm以内，能有效避免PP、ABS等常用纽扣原料注塑时的溢料问题，模仁内部围绕型腔开设了环形冷却水道，水道距离型腔壁的距离保持在8mm，保证注塑过程中型腔各位置温度均匀，冷却收缩率一致，成型后的纽扣不会出现翘曲、缺料、表面缩痕等缺陷，成品尺寸公差能控制在±0.05mm以内，完全满足衬衫装配的尺寸要求。实际生产过程中，开模后动模侧的顶出结构可以直接将成型好的纽扣从型腔中顶出，不需要人工抠取，能有效提升生产效率，单模成型周期可以控制在15秒左右，单班产能能达到两千件左右，完全满足小型辅料加工厂的产能需求。模仁材料选用常用的P20模具钢，调质处理后硬度达到HRC28-32，

　　既有足够的耐磨性应对批量生产的磨损，也有不错的切削性能方便后续款式修改时的型腔再加工，对于有表面纹理需求的纽扣款式，也可以直接在型腔表面做蚀纹处理，不需要额外更换模仁材料。从安装适配性来看，这套模仁的进料口开设在上模中心位置，采用点浇口进料方式，浇口痕迹留在纽扣背面，不会影响纽扣正面的外观质量，浇口直径控制在0.8mm，开模时浇口可以自动拉断，不需要人工修剪浇口，进一步减少后续工序的工作量。整套结构没有复杂的抽芯、斜顶结构，维护难度极低，生产过程中只需要定期清理分型面的残留料屑，检查冷却水道是否通畅即可，不需要专门的模具维护人员进行复杂调试，非常适合小型生产车间的使用场景。成型后的纽扣样件边缘光滑，四个穿线孔位置度准确，和常规衬衫的扣眼位置完全匹配，装配时不需要额外修磨，能直接适配自动化钉扣设备的上料要求，不会出现卡料、定位不准的问题。
