带偏心摆臂结构的伺服驱动执行组件

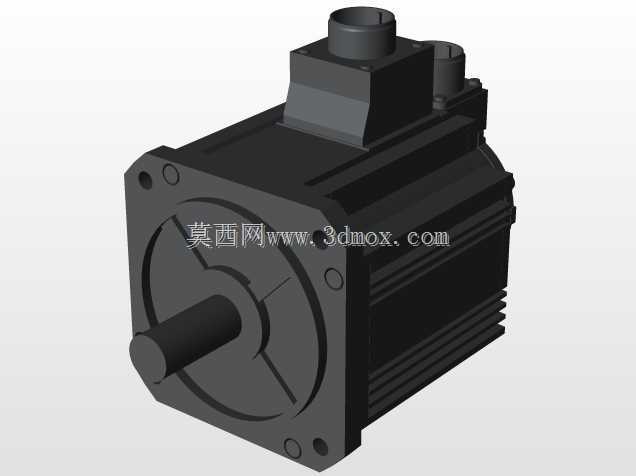

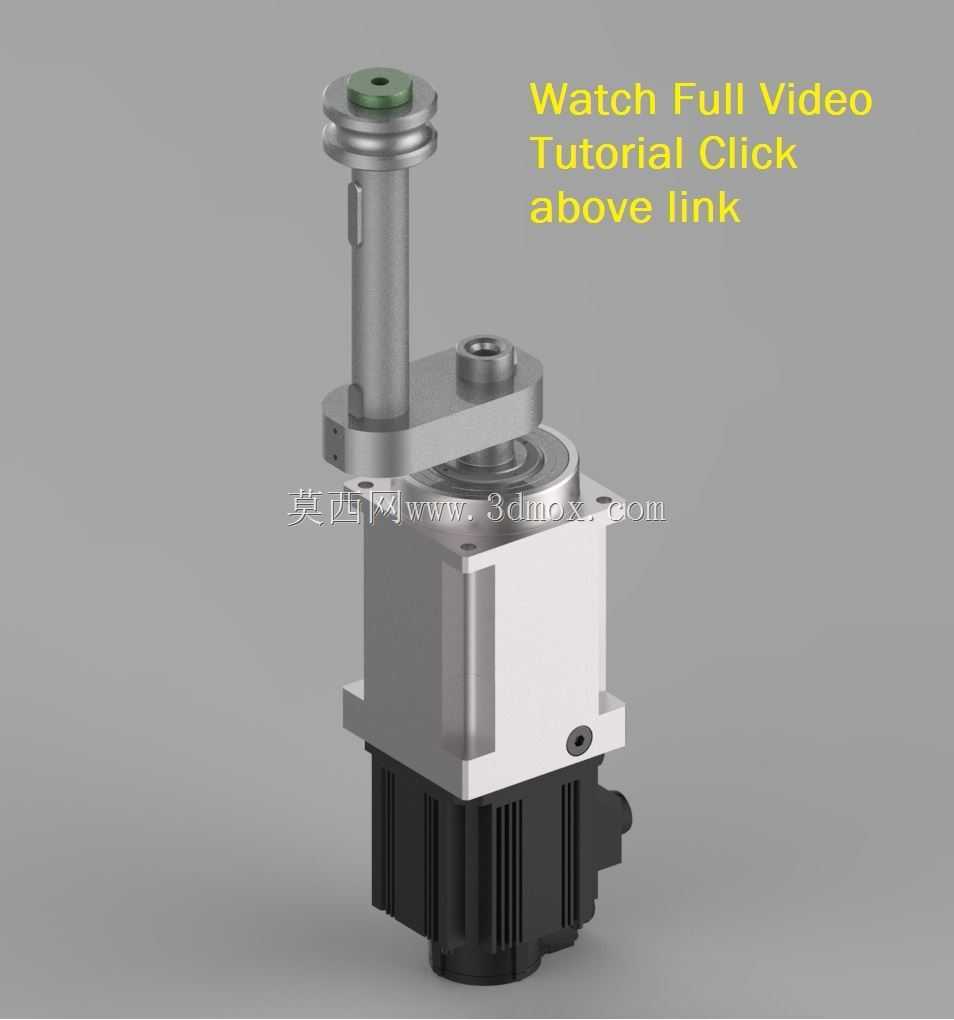

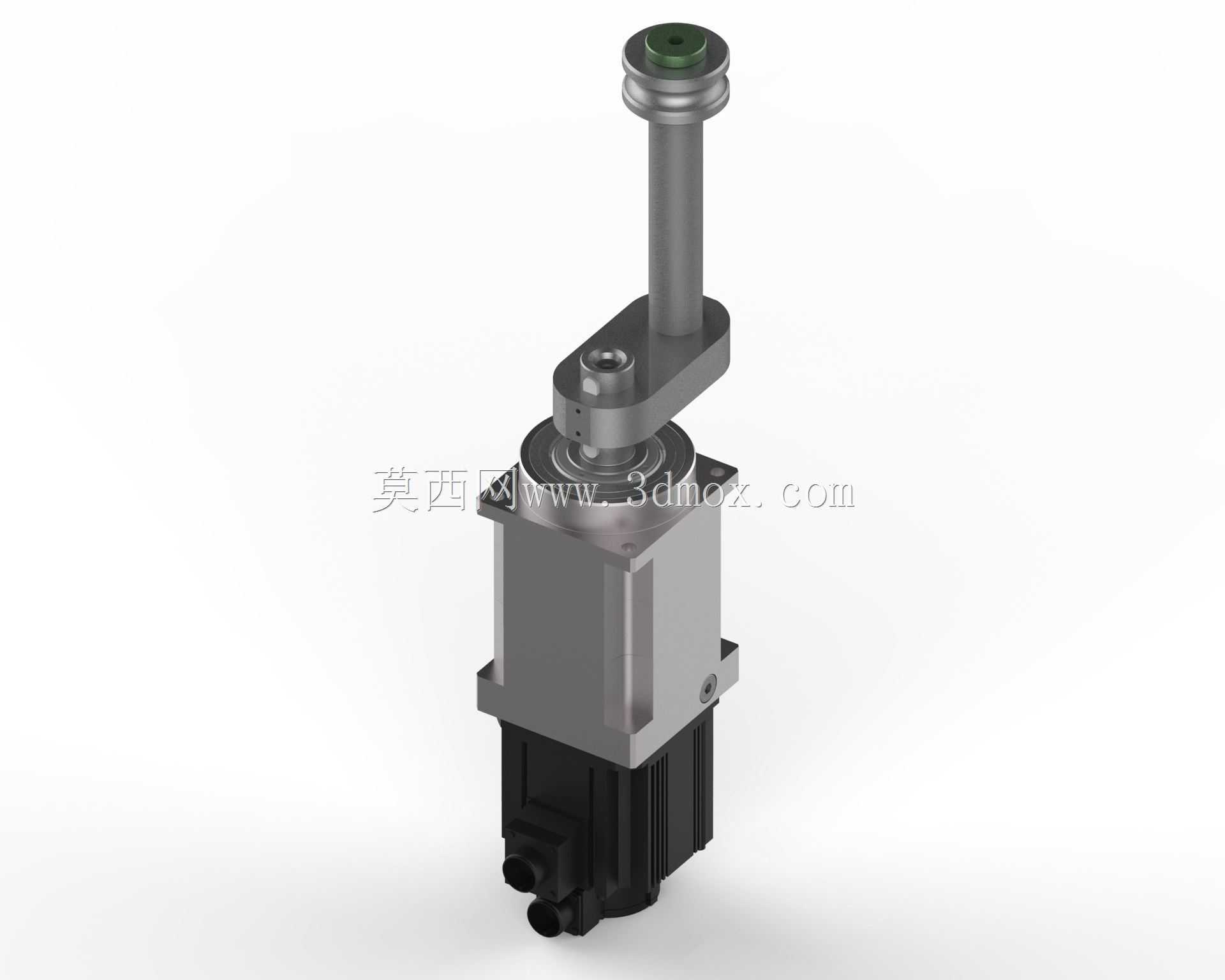

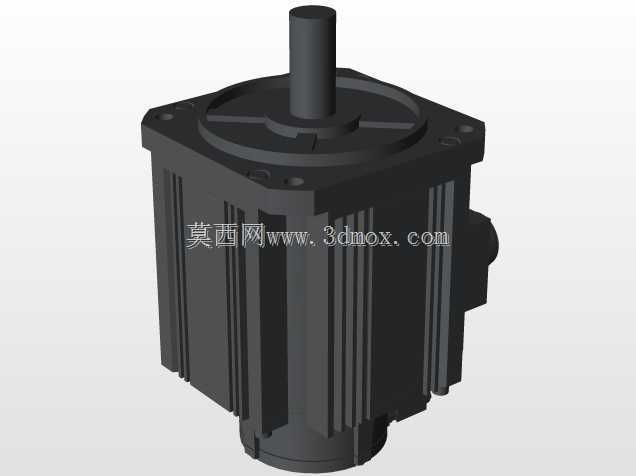

　　这套驱动执行组件在非标自动化产线的间歇工位切换、小型工装的角度摆转、检测设备的探头进给场景中应用十分广泛，区别于常规直连式伺服输出结构，它在伺服电机的输出端集成了偏心摆臂传动结构，能将电机的连续旋转运动转化为摆臂端的定角度往复摆动，也可根据控制逻辑实现指定角度区间的精准位置输出，适配电子零部件装配、小型工件分拣、包装工位的料盒推送这类需要短行程摆动输出的工况。从结构设计逻辑来看，组件下部采用标准伺服电机作为动力源，电机输出端通过定位止口与上部的传动基座连接，基座内部集成了支撑轴承与传动连接结构，既承担输出轴的径向载荷，也能平衡摆臂运动过程中产生的倾覆力矩，避免电机输出轴直接承受侧向力，延长动力单元的使用寿命。

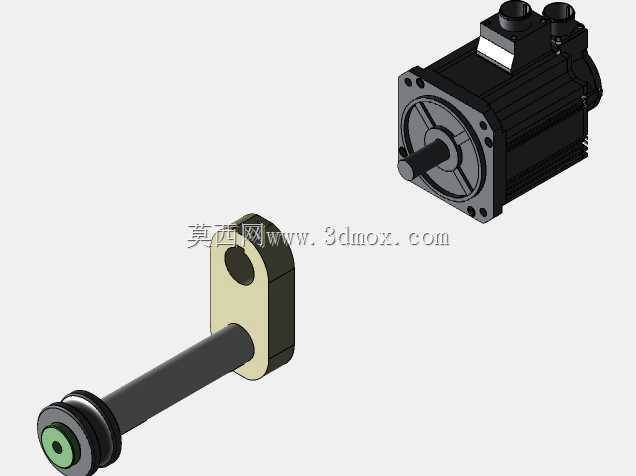

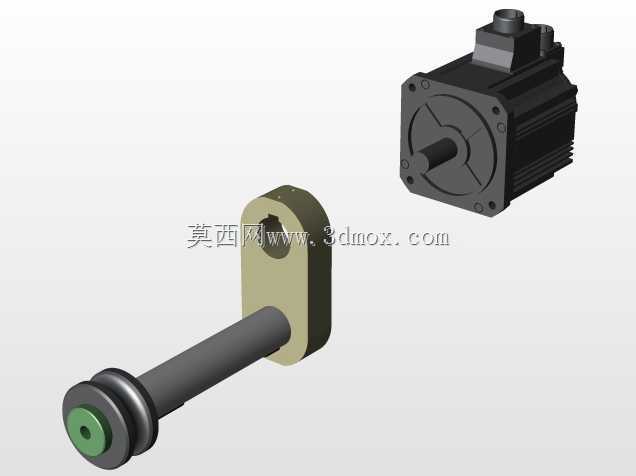

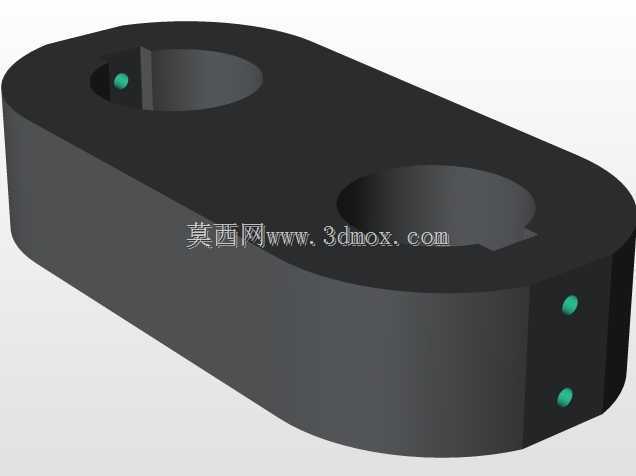

　　上部伸出的长输出轴通过键连接与摆臂锁紧，摆臂上预留的安装孔位可直接连接执行末端，比如真空吸盘安装座、小型拨叉、压装头这类工装，无需额外设计过渡连接块，减少装配累积误差。在安装边界方面，下部伺服电机的安装法兰符合通用伺服的标准安装尺寸，可直接适配市面上常规的40、60机座伺服的安装孔位，传动基座的侧面预留了两个定位销孔与四个螺纹安装孔，既可以通过法兰面直接立式安装在设备台板上，也能通过侧面安装孔实现卧式固定，适配不同设备的布局空间需求。输出轴的伸出长度经过优化，在保证摆臂回转空间的前提下，尽可能缩短轴的悬伸长度，降低高速摆动时的轴端挠度，保证末端执行件的位置重复精度。摆臂的偏心距经过测算，在常用的30度到120度摆角区间内，

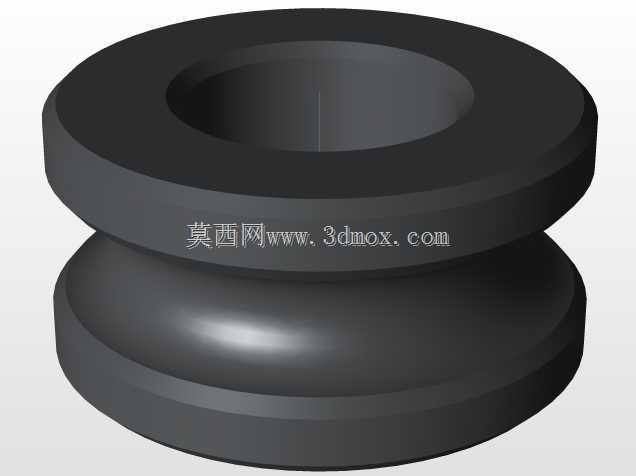

　　末端的线速度变化平缓，不会出现明显的冲击载荷，配合伺服电机的加减速参数调整，能实现启停阶段的平稳过渡，避免工件在移送过程中出现移位、掉落的问题。在装配逻辑上，这套组件采用分层装配的设计思路，下部电机单元可单独拆卸维护，不需要拆解上部的传动结构与摆臂组件，当电机出现故障需要更换时，只需松开机座与传动基座的连接螺栓，拔下传动连接套即可完成更换，大幅降低设备的停机维护时间。传动基座内部的轴承采用双侧密封结构，能适配车间内有少量粉尘、切削液飞溅的工况，不需要额外增加防护外罩，减少设备的整体制造成本。输出轴顶端的带轮安装位属于扩展结构，当需要实现连续旋转输出时，可拆下偏心摆臂，直接在轴端安装同步带轮，对接其他旋转执行机构，

　　实现一套结构适配两种动力输出模式，提升组件的通用适配性。在实际选型应用中，需要根据末端负载的重量、摆转速度、摆动角度来匹配对应功率的伺服电机，这套结构的传动部分本身的机械效率在92%以上，动力损耗极低，选型时只需要预留15%左右的功率余量即可满足使用需求，不需要过度放大电机规格造成成本浪费。组件的所有外露金属表面都做了硬质阳极氧化处理，表面硬度高，耐磨性能好，长期在车间环境下使用也不会出现锈蚀、表面剥落的问题，安装时需要注意保证传动基座与电机安装面的贴合度，避免出现安装倾斜导致轴承承受额外的偏载，影响整套组件的使用寿命。摆臂与输出轴的连接位置采用端面压紧的锁紧结构，相比传统的顶丝锁紧，能传递更大的扭矩，在频繁正反转的工况下也不会出现松动移位，保证长期运行的位置精度稳定性。
