带有限元载荷分析结果的支架轴结构

　　在重载传动支撑场景中，这类带安装底座的支架轴是动力传递路径里的核心受力构件，常见于中小型输送设备、农用作业机具的动力输出端，以及轻工机械的间歇传动工位，承担着轴端外接旋转部件的径向载荷、传动过程中的弯矩传递，同时要保证自身安装定位的刚性，避免轴端跳动影响传动精度。从结构设计逻辑来看，该构件采用一体式铸钢基体加工的思路，底部方形安装法兰设置四个沉头安装孔，孔位分布遵循通用安装边界规范，法兰厚度根据轴段伸出长度做了对应加强，避免安装面受弯矩作用出现贴合面翘曲；轴段采用阶梯式变径设计，从法兰贴合面开始逐段收窄，最外侧轴段预留卡簧槽与键槽位置，既满足外接轮系、联轴器的轴向定位需求，也通过阶梯过渡的圆角处理降低应力集中系数，这也是有限元分析中重点校核的过渡区域。

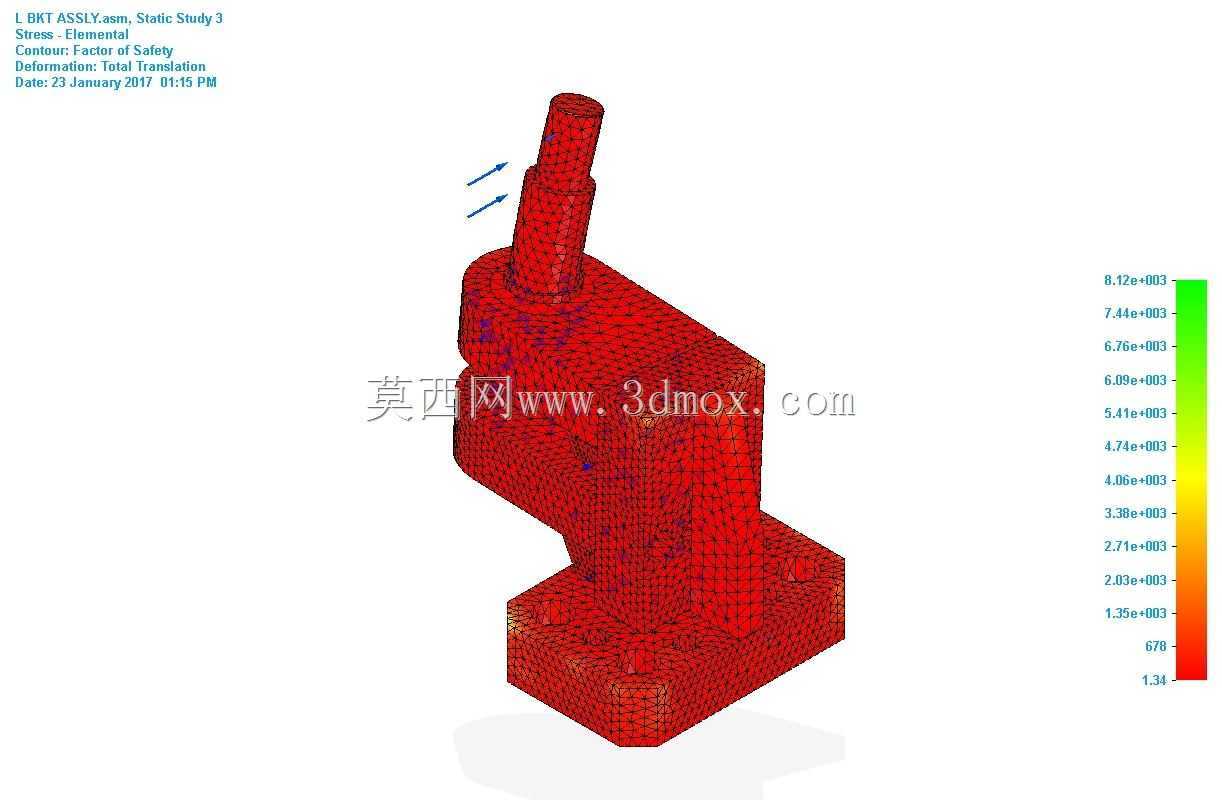

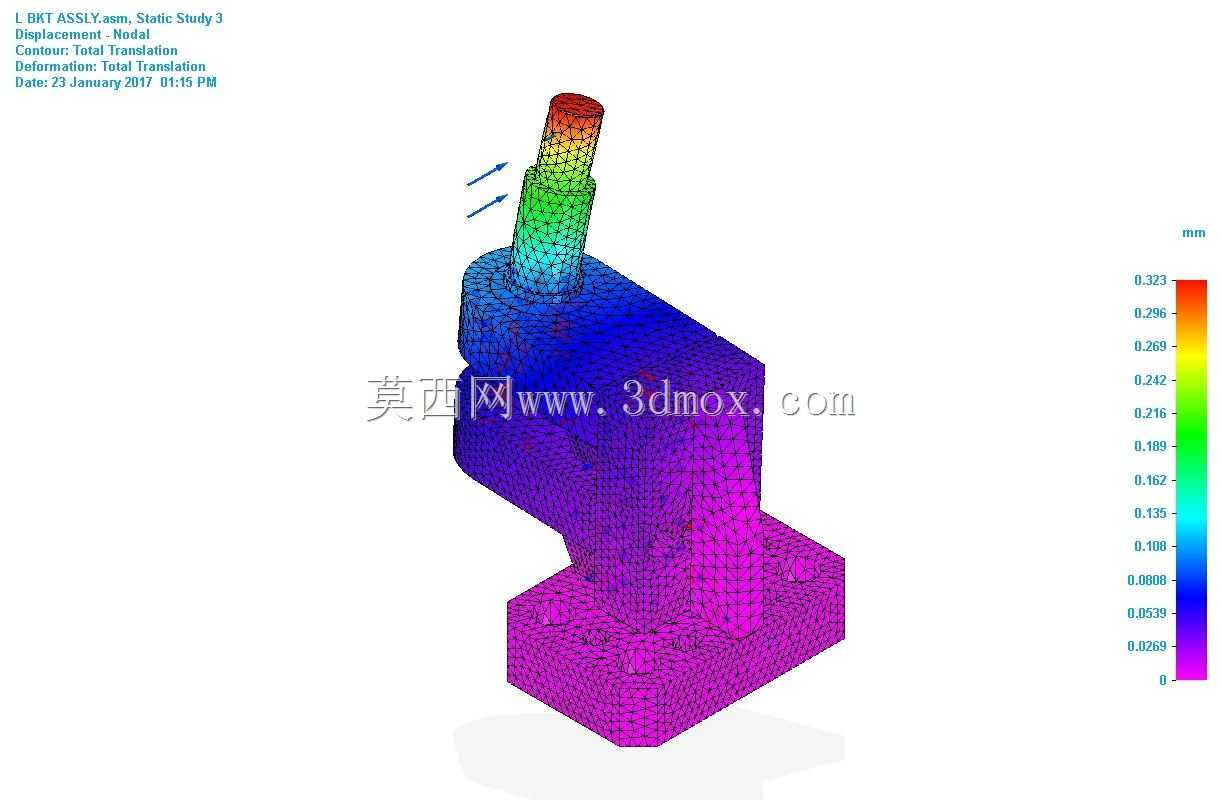

　　从有限元模拟的结果能看出，设计阶段重点验证了轴端受垂直向下额定载荷时的应力分布与变形量，网格划分采用二阶实体单元，对轴肩过渡区、法兰安装孔周边做了网格加密，确保应力计算结果的精度。应力云图显示最大应力出现在轴段与底座连接的过渡圆角处，数值远低于材料的屈服强度，安全系数满足重载工况下1.5倍以上的设计要求；整体变形量最大位置在轴端最外侧，变形数值控制在许用挠度范围内，不会出现运转时轴端剐蹭、传动件啮合错位的问题。实际应用中，这类支架轴不需要额外搭配分体式轴承座，依靠自身底座的安装面就能直接固定在设备的墙板或者机架上，相比分体式轴座加光轴的组合，减少了装配累计误差，也降低了现场安装的调整工作量，尤其适合农机、小型输送设备这类安装空间紧凑、维护条件有限的场景。

　　设计过程中需要重点把控几个边界条件：首先是底部安装法兰的平面度要求，安装面的平面度公差需要控制在0.05mm以内，避免锁紧安装螺栓后底座出现附加内应力，导致轴段同轴度超差；其次是各阶梯轴段的同轴度，以法兰安装面为基准，各轴段的径向圆跳动不能超过0.03mm，保证外接旋转部件的运转平稳性；另外轴肩过渡圆角的半径不能小于2mm，过小的圆角会在受冲击载荷时出现应力骤增，长期交变载荷作用下容易引发疲劳断裂。从载荷传递路径来看，轴端承受的径向载荷通过轴段传递到底座法兰，再通过四个安装螺栓均匀分散到设备机架上，因此法兰与轴段连接的根部做了三角形加强筋结构，这部分结构在有限元分析中也验证了其对根部应力的分散作用，相比无加强筋的结构，根部最大应力能降低40%左右，大幅提升构件的抗弯曲能力。

　　在实际选型适配时，需要根据外接部件的重量、传动时的冲击系数核算轴端载荷，确保实际工作载荷不超过本次模拟设定的额定载荷范围；安装时四个安装螺栓需要采用对角锁紧的方式，锁紧扭矩按照螺栓等级对应规范施加，避免单个螺栓受力过大导致法兰局部变形。日常维护中只需要定期检查轴段的磨损情况、安装螺栓的紧固状态即可，一体式结构没有多余的配合面，不会出现分体式轴座常见的配合面进灰、锈蚀导致拆卸困难的问题，在多粉尘、户外作业的场景下适应性更强。
