医用三向旋塞流体控制阀结构设计

　　这款三向旋塞主要应用在临床输液、药液配比、体外循环管路等医疗流体输送场景中，作为管路节点的通断与流向切换部件，替代传统的两通阀串联结构，减少管路接头数量，降低漏液与介质污染风险。在实际临床使用中，医护人员可通过顶部的星形手柄旋转阀芯，实现三个管路接口之间的连通状态切换，既可以完成单路输注的通断控制，也能实现两路药液的混合输送，或是在输注过程中切换给药通路、连接推注装置进行额外给药，不需要断开现有管路，能有效减少操作过程中管路暴露带来的感染风险。

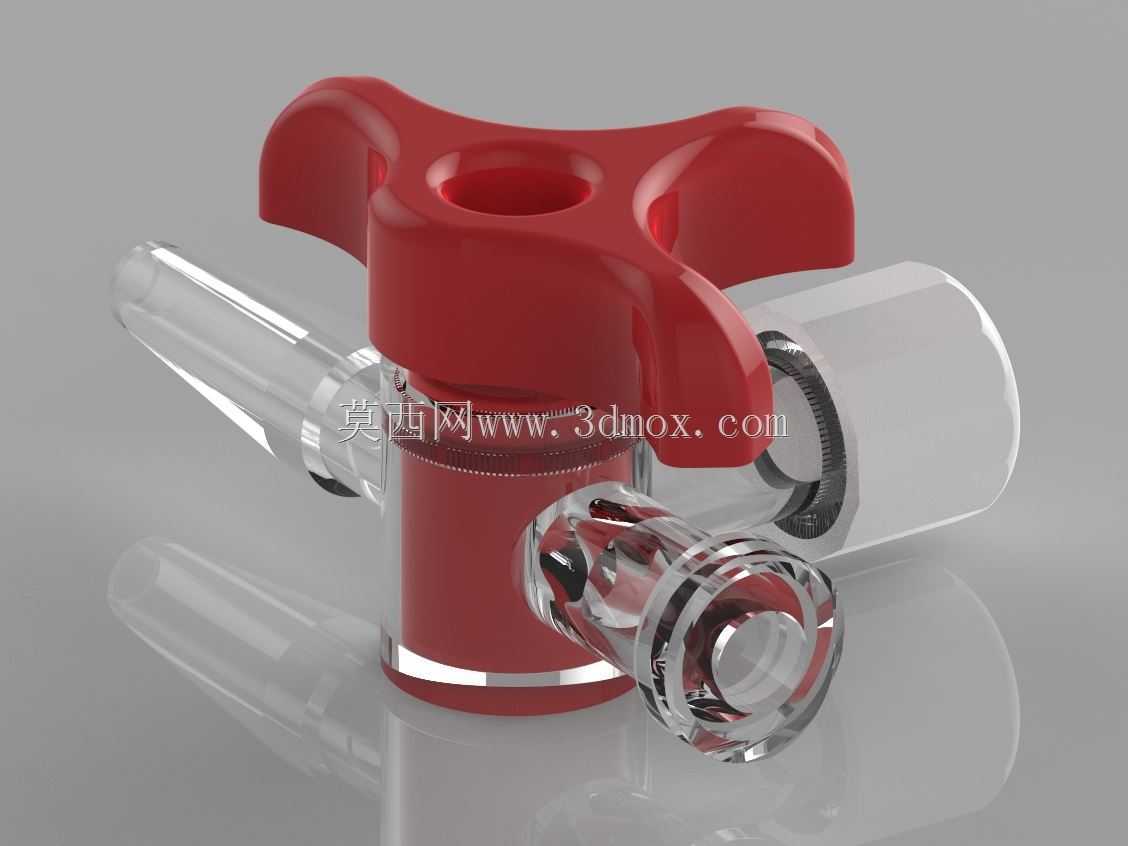

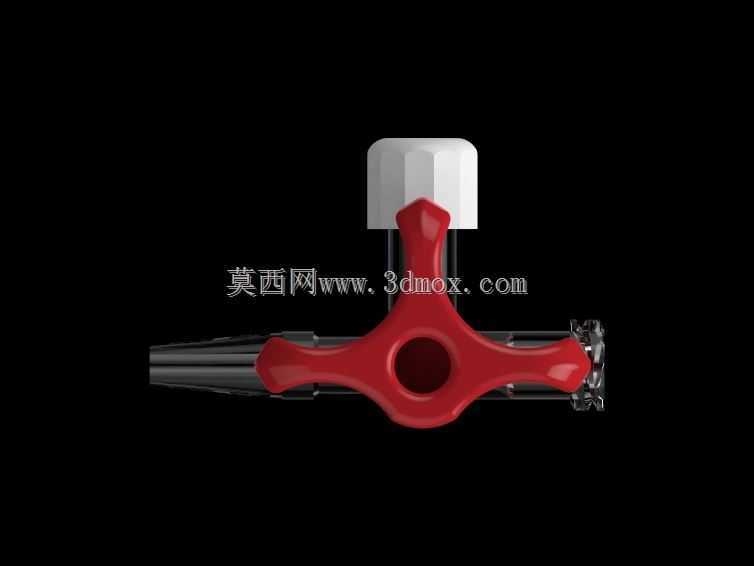

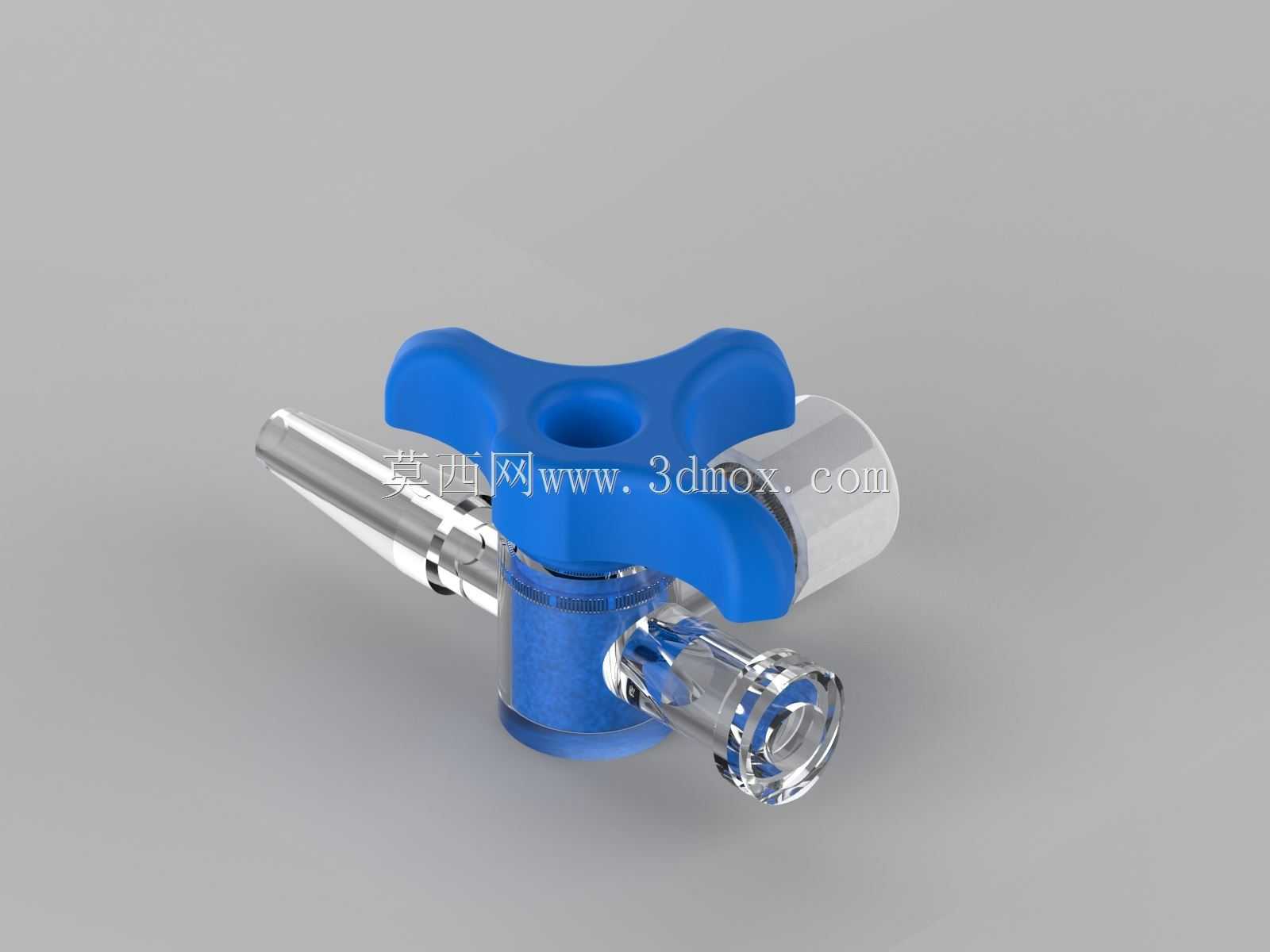

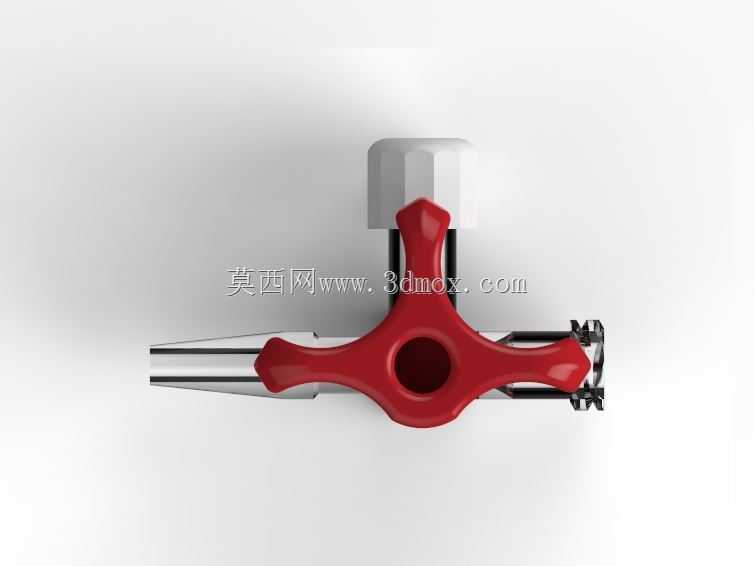

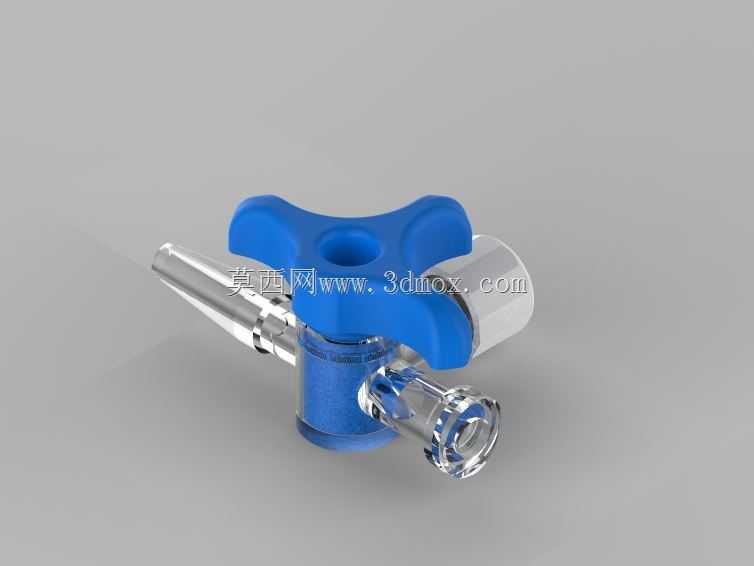

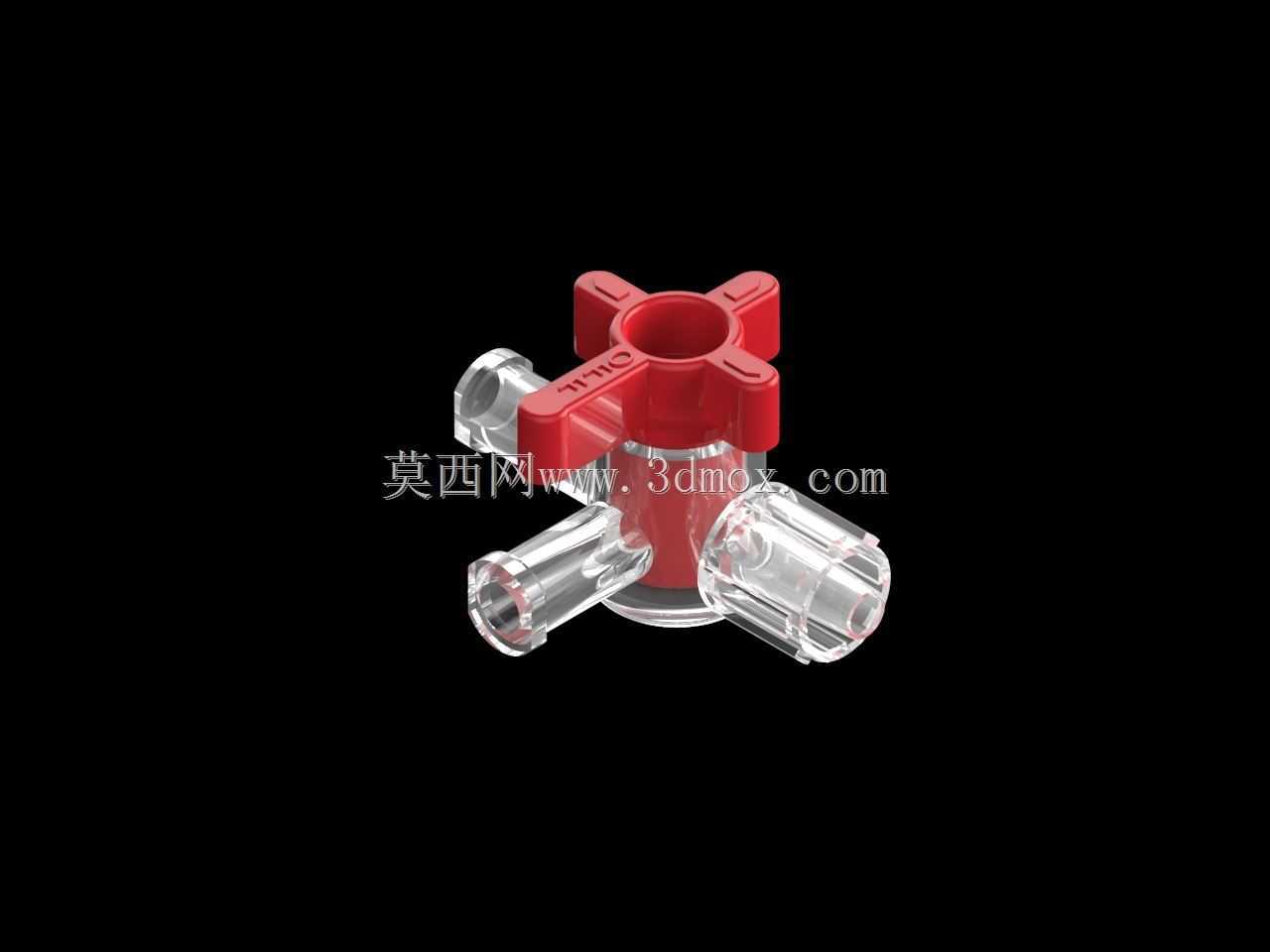

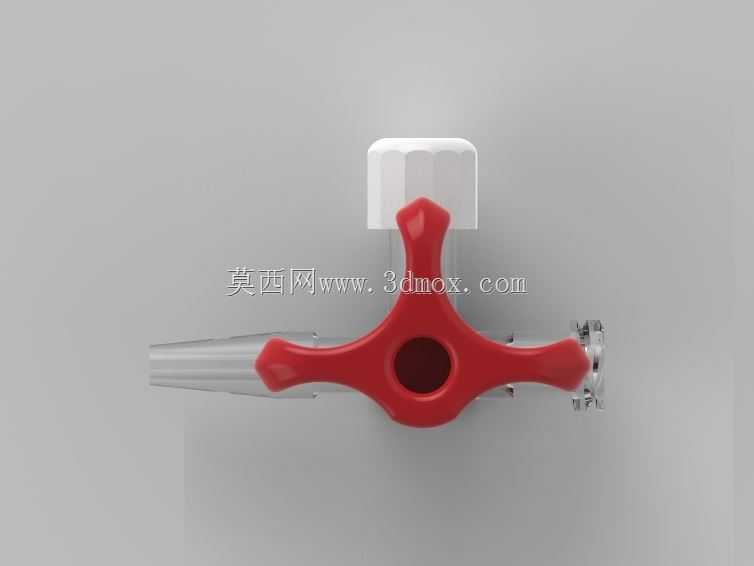

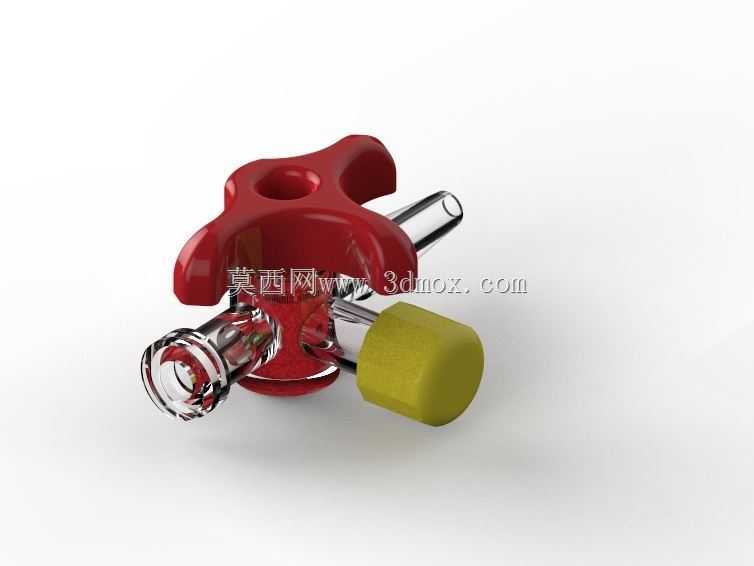

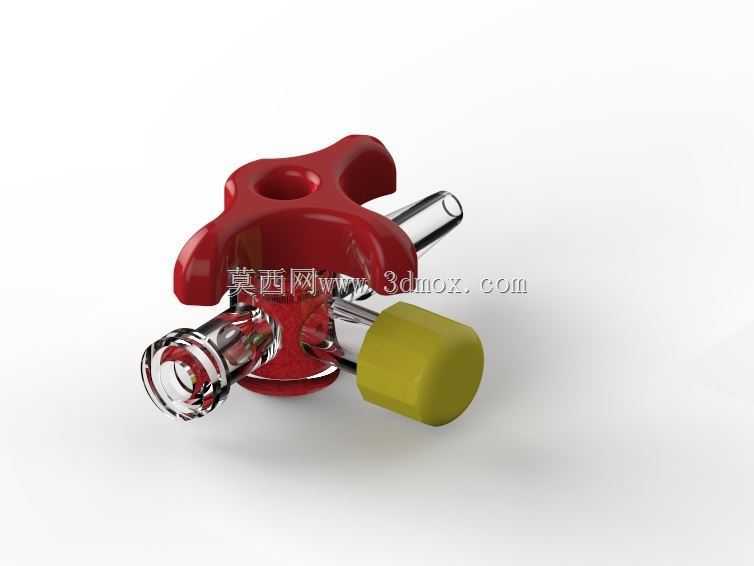

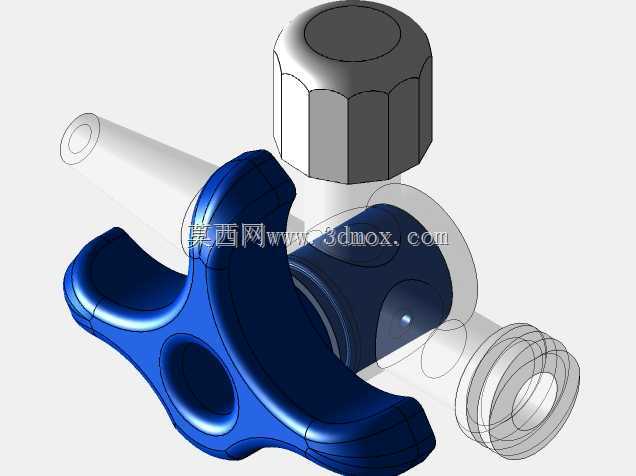

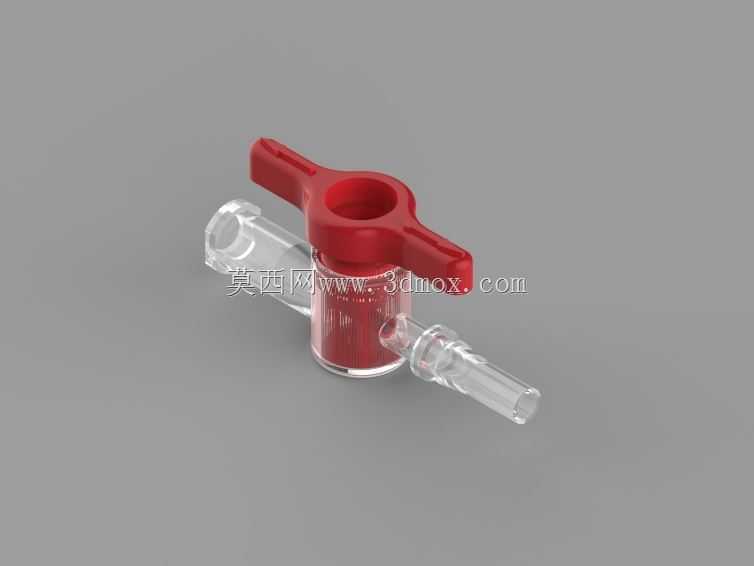

　　从结构设计逻辑来看，这款旋塞的整体结构分为阀体、阀芯、操作手柄、管路接头四个核心部分，阀体采用透明医疗级塑料材质，方便医护人员直观观察内部流体流动状态，及时发现气泡、堵塞、回血等异常情况；阀芯与操作手柄采用过盈配合的连接结构，旋转过程中无相对窜动，手柄的三翼星形造型充分考虑了临床操作的人机需求，即使佩戴医用乳胶手套也能稳定施力旋转，不会出现打滑问题，每个翼边的弧度都贴合指腹施力角度，旋转90度即可完成一个档位的通路切换，档位之间有清晰的卡位反馈，不需要额外观察刻度就能确认当前通路状态。

　　在功能特性设计上，旋塞的密封结构采用锥面配合形式，阀芯与阀体内腔的锥面贴合精度直接决定密封性能，建模过程中需要严格控制锥面的配合公差，既要保证旋转操作的力矩适中，不会因为过紧导致操作费力，也要避免配合间隙过大出现漏液问题。三个呈空间分布的管路接头采用标准鲁尔接头尺寸，能够和临床通用的输液管路、注射器、三通延长管等耗材完美适配，接头处的倒刺结构能保证管路套接后有足够的拉脱力，避免正常使用过程中管路脱落。阀芯内部的流道采用平滑圆弧过渡，没有直角死角，能减少药液残留，避免不同药液切换时出现交叉污染，同时也能降低流体流经时的阻力，保证输液流速稳定，不会因为流道突变产生湍流造成红细胞破坏等问题，适配血液输注等对流体剪切力敏感的使用场景。

　　从安装边界与尺寸适配角度来看，这款旋塞的整体外径控制在常规医疗耗材的通用尺寸范围内，三个接头的中心距、伸出长度都符合临床使用的操作空间要求，不会因为体积过大导致管路排布拥挤，也不会因为尺寸过小导致操作手柄难以施力。阀体底部的平面结构可以保证旋塞放置在操作台面上时保持稳定，不会随意滚动，方便医护人员单手操作旋转手柄。在建模装配过程中，需要重点验证阀芯旋转到各个档位时的流道对中情况，确保每个连通档位下流道完全对齐，不会出现半遮挡导致的流速受限问题，同时要验证旋转到关闭档位时，密封面能够完全截断通路，不会出现慢渗情况。另外，塑料材质的零件需要考虑注塑成型的工艺性，阀体的壁厚保持均匀，避免出现缩痕、气泡等成型缺陷，手柄部分的加强筋结构在不增加过多壁厚的前提下提升结构强度，避免旋转施力时出现手柄断裂、变形的问题。

　　在实际的管路系统集成中，这款三向旋塞可以多个串联使用，构建多通路的给药系统，常见于ICU、急诊、手术室等需要多路给药、频繁切换通路的场景，相比传统的金属阀体阀件，全塑料结构重量更轻，成本更低，一次性使用可以避免交叉感染，同时透明材质的可视性是金属阀件无法实现的优势。设计过程中还要考虑零件的装配工艺性，阀芯与阀体的装配采用压入式结构，不需要额外的紧固件，装配工序简单，适合大规模自动化生产，装配后阀芯不会从阀体中脱出，能够承受正常操作的拉拽力与旋转力矩，满足临床使用的可靠性要求。
